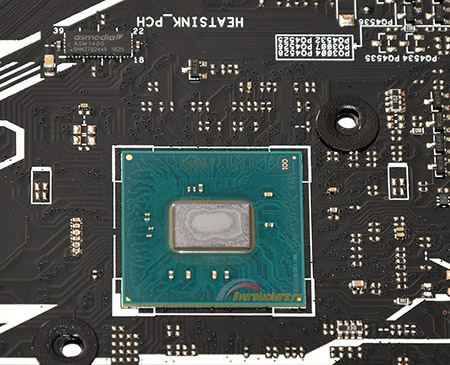

Сам набор системной логики Intel Z270, а также микросхема ASM1480 (отвечающая за распределение ресурсов между вторым M.2 и портами SATA 5/6) расположены неподалеку от портов SATA:

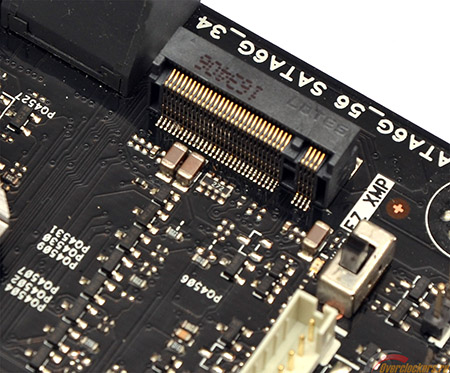

Один из разъемов M.2. распаян сразу под колодкой с портами SATA:
Данный разъем может работать как в режиме SATA, так и в режиме PCI-Express, поддерживаемый размер накопителей – стандарты 2242/2260/2280/22110.
реклама

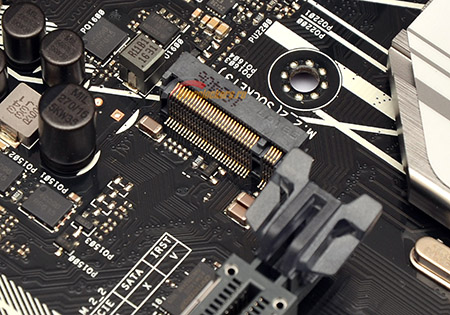

Второй расположен над верхним графическим портом:
Он способен работать только в режиме PCI-Express, X2 или X4 на выбор пользователя. Поддерживаемый размер накопителей – стандарты 2242/2260/2280.

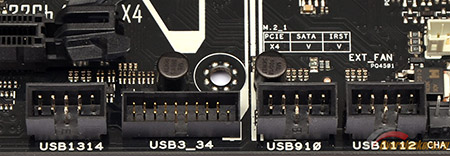

Колодки для подключения корпусных портов USB расположились в нижней части платы, недалеко от нижнего правого угла:
реклама
В сумме материнская плата располагает разъемами для подключения двух выносных портов USB 3.0 и еще шести портов USB 2.0. Как и в случае с портами SATA, все колодки реализованы без применения сторонних контроллеров, силами набора системной логики.

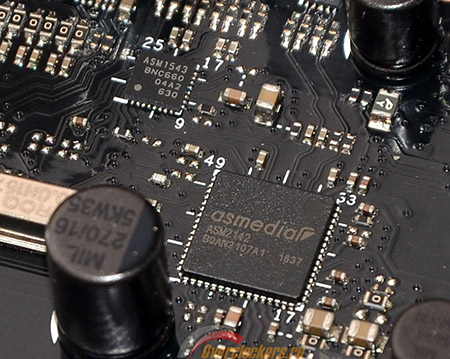

Из дополнительных контроллеров, расширяющих функциональность новинки, можно отметить разве что находящиеся у интерфейсной панели ASMedia ASM2142/ASM1543:
Они отвечают за работу двух портов USB 3.1 (одного Type-A и одного Type-C), размещенных на интерфейсной панели.

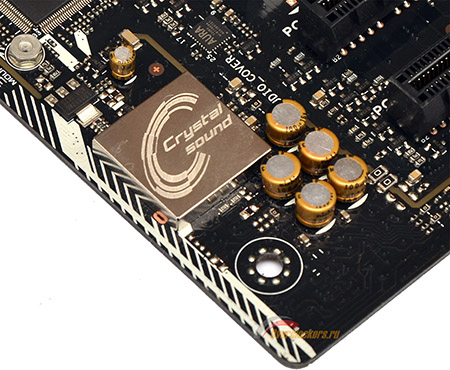

Звуковой тракт расположился в левом нижнем углу материнской платы:
Здесь применен кодек Realtek S1220A, накрытый кожухом с надписью Crystal Sound. Отмечу, что по сравнению с ASUS ROG Strix Z270F Gaming звук более простой: и конденсаторов поменьше, и микросхем усилителя для наушников нет. Видимо, сделано для того, чтобы у пользователей была мотивация покупать более дорогие продукты.
В качестве сетевого контроллера используется Intel I219-V.

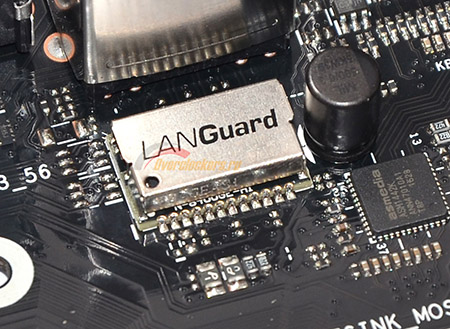

Традиционно для ASUS (по крайней мере, для топовых материнских плат), разъем LAN не лишен защиты:
Если опираться на описание производителя, то такая защита может защитить материнскую плату от скачков напряжения или ударов молний.
В качестве Multi-IO используется микросхема Nuvoton NCT6793D:
реклама

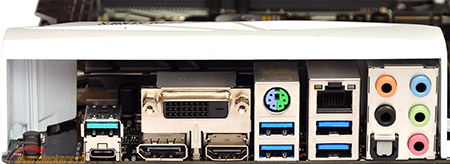

На задней панели ASUS Prime Z270-A расположены:
- Один USB 3.1 Type-A;
- Один USB 3.1 Type-C;
- Один DVI-D;
- Один HDMI;
- Один DisplayPort;
- Один PS/2 порт для клавиатуры/мыши;
- Четыре USB 3.0;
- Один LAN;
- Один оптический S/PDIF;
- Пять аудио входов/выходов 3.5 мм mini-jack.
Конфигурация I/O панели повторяет оную у рассмотренной ранее ASUS ROG Strix Z270F Gaming. Очередной раз можно видеть всего пять классических портов USB, чего наверняка многим будет мало.
И опять в левой части интерфейсной панели есть большое количество пространства, где могли б расположиться дополнительные порты, но их тут нет. Ладно еще, когда свободное место пустует под установку вентилятора в случае версий Sabertooth, но здесь?
