Обзор и тестирование материнской платы ASUS Prime Z270-A (страница 2)
реклама
Что касается радиаторов преобразователя питания процессора, то их размер средний, расположены они на достаточном удалении от процессорного разъема, чтобы не создавать каких-либо проблем совместимости с различными системами охлаждения:

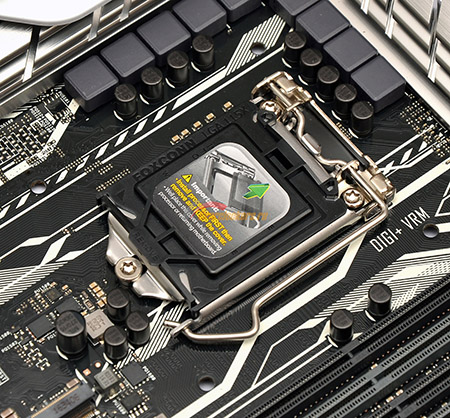

Пространство вокруг процессорного разъема предельно свободно.

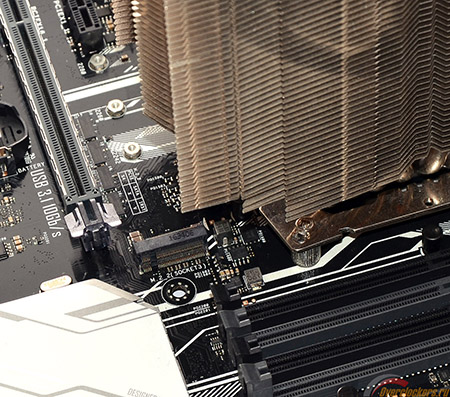

Примерка «Серебряной стрелы» показала, что кулер пересекает верхний слот расширения (коим является PCI-E X1), в то время как для установки графического адаптера и модулей оперативной памяти проблем не возникает.
реклама

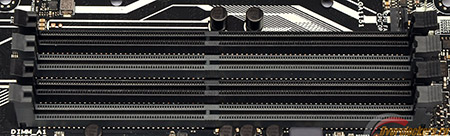

Под память стандарта DDR4 распаяно четыре слота, которые оборудованы защелками только сверху:
С учетом того, что графический порт расположен на высоте второго слота расширения и с разъемами оперативной памяти по высоте не пересекается – можно было использовать и слоты с защелками с обеих сторон.
Производителем заявлены следующие режимы работы DDR4: 2133 / 2400 / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3200 (разгон) / 3300 (разгон) / 3333 (разгон) / 3400 (разгон) / 3466 (разгон) / 3600 (разгон) / 3733 (разгон) / 3866 (разгон) МГц. Список частот, доступный в BIOS материнской платы: 800, 933, 1066, 1200, 1333, 1400, 1500, 1600, 1700, 1733, 1800, 1866, 1900, 2000, 2100, 2133, 2200 ,2266, 2400 ,2500, 2533, 2600, 2666 ,2700, 2800, 2900, 2933, 3000, 3066, 3200, 3333, 3466, 3600, 3733, 3866, 4000, 4133, 4266 МГц.
Максимальный объем памяти в 64 Гбайта говорит о поддержке модулей памяти объемом 16 Гбайт. Для активации режима Dual Channel необходимо устанавливать планки памяти через один, то есть либо в слоты 1/3, либо в слоты 2/4. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать разъемы 2/4, а при использовании одного модуля – установить его во второй слот.

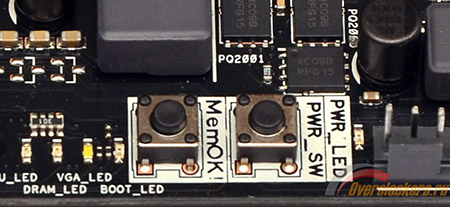

Недалеко от разъемов оперативной памяти нашлось место для пары кнопок:
Одна из них – кнопка включения системы, что может быть полезно при работе с открытым тестовым стендом, вторая же – MemOK!, известная по моделям ASUS еще со времен платформы LGA 1156 и позволяющая в некоторых случаях решить проблемы совместимости материнской платы с модулями оперативной памяти.
реклама
Тут же рядом с кнопками размещено несколько светодиодов, которые поочередно загораются при старте системы, что является упрощенной версией самодиагностики. Пусть она и не заменяет индикатор POST-кодов, но способна дать базовую информацию о том, что не так.

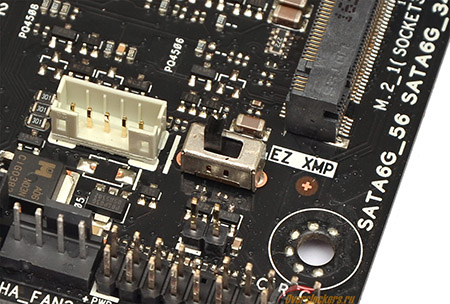

Кроме кнопок старта системы и MemOK!, по сравнению с недавно протестированной ASUS ROG Strix Z270F Gaming, у версии ASUS Prime Z270-A добавился и переключатель EZ XMP:
Данный переключатель отвечает за возможность активации профиля памяти XMP без необходимости изменять настройки BIOS.

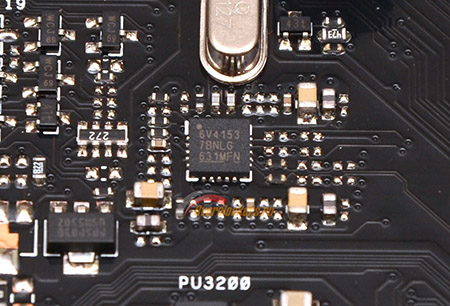

Материнская плата относится к перечню продуктов с поддержкой Pro Clock, то есть для расширения возможностей разгона базовой частоты оснащена дополнительным тактовым генератором:
Можно рассчитывать как минимум на неплохие результаты разгона базовой частоты.

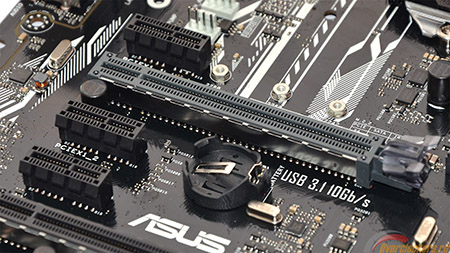

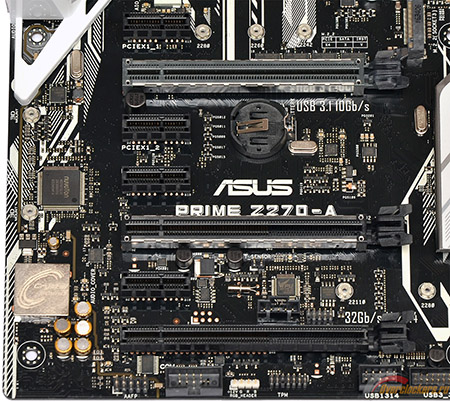

Конфигурация слотов расширения:
Разъемы сверху вниз:
- PCI-E 3.0 X1;
- PCI-E 3.0 X16/8;
- PCI-E 3.0 X1;
- PCI-E 3.0 X1;
- PCI-E 3.0 X8/0;
- PCI-E 3.0 X1;
- PCI-E 3.0 X4;
Подобная конфигурация весьма грамотна, и в таком виде используется на многих материнских платах, включая продукцию других производителей.
Верхним/первым слотом расширения является PCI-E X1, а графический порт расположен на высоте второго слота расширения, что позволяет не беспокоиться о совместимости системной платы с крупными процессорными системами охлаждения. Второй графический порт размещен на достаточном удалении от первого, позволяя собрать мультиграфическую систему из «горячих» видеокарт.

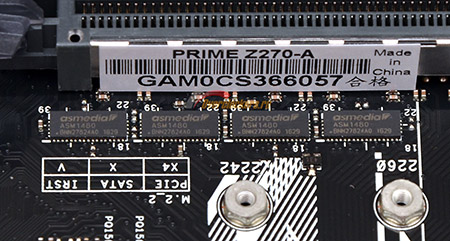

Два первых полноразмерных порта PCI-E берут свое начало от процессора и могут работать по формулам 16+0 и 8+8. Для деления шестнадцати процессорных линий PCI-Express на два слота используется четыре микросхемы-свитча ASMedia ASM1480:
реклама
Третий полноразмерный слот берет свое начало от набора системной логики Intel Z270.
Как и у ASUS ROG Strix Z270F Gaming, основные графические порты усилены металлическими вставками:
Такое усиление – это особенность большинства новинок ASUS на базе Intel Z270. С учетом того, что монструозные графические ускорители не теряют популярности, данное новшество лишним не станет.

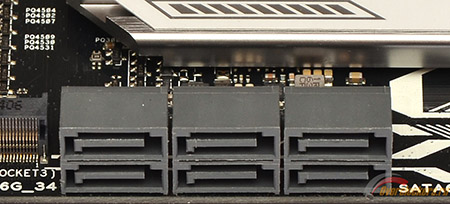

Порты SATA расположились у правого края материнской платы:
Всего в распоряжении ASUS Prime Z270-A шесть портов SATA. Все они поддерживают режим работы 6 Гбит/с и реализованы силами набора системной логики Intel Z270, дополнительные контроллеры не применяются.
Согласно инструкции, порт SATA_1 делится ресурсами с разъемом M.2_1 (при использовании SATA Mode), и одновременно может работать либо один интерфейс, либо другой. Присутствует разделение ресурсов между вторым разъемом M.2 и портами SATA 5/6: если M.2 работает в режиме PCI-E X2, то доступны все интерфейсы, если же в режиме PCI-E X4, то порты SATA 5 и SATA 6 будут недоступными.
