Обзор и тестирование материнской платы ASUS Prime Z270-A (страница 4)

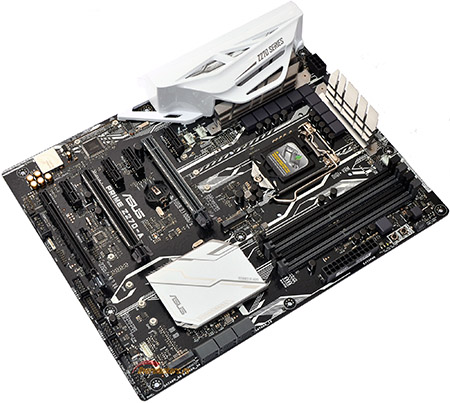

Фотография ASUS Prime Z270-A, позволяющая оценить высоту компонентов:

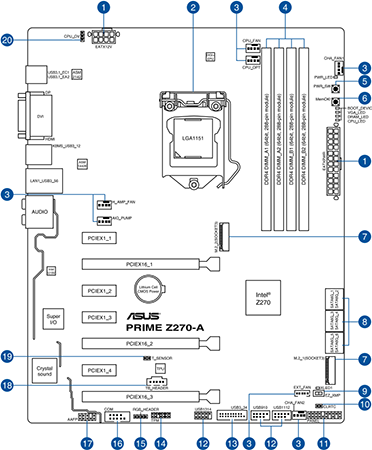

Расположение элементов материнской платы:

Система охлаждения

Конструкция СО в данном случае состоит из трех независимых радиаторов. Два ответственны за отвод тепла от преобразователя питания процессора, третий отводит тепло от набора системной логики Intel Z270.

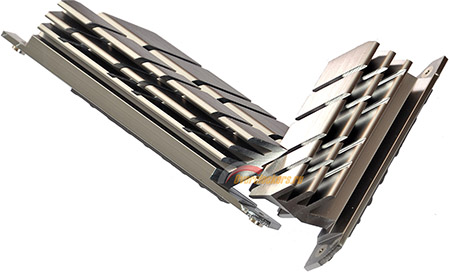

Радиаторы преобразователя питания не назвать крупными по сравнению с ASUS ROG Strix Z270F Gaming, но тут сама форма теплорассеивателя более напоминает радиатор:

Несмотря на не самый большой размер, площадь оребрения тут неплохая, и с отводом тепла проблем возникнуть не должно.

Используется прокладка средней толщины. Проблем с контактом силовых элементов и радиаторов системы охлаждения нет, прижим хороший и равномерный.

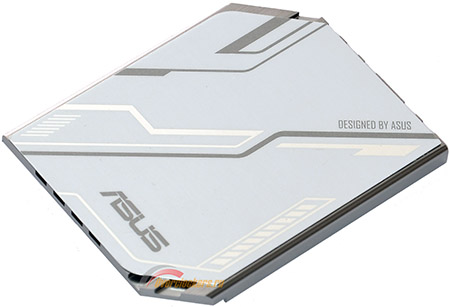

Радиатор набора системной логики сравнительно прост:

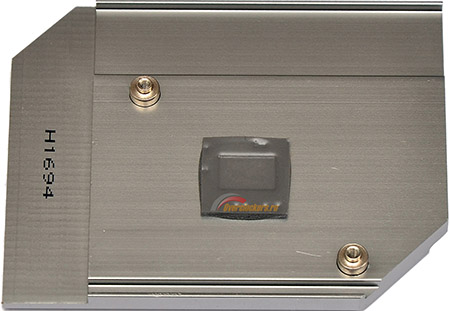

По сути это прямоугольная металлическая болванка, выполняющая больше декоративную функцию, нежели реально необходимая для отвода тепла. Для того чтобы остудить Intel Z270, хватило бы и в два раза меньшей площади.

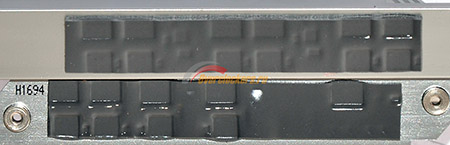

Как видно по фотографии выше, в качестве термоинтерфейса используется прокладка средней толщины.

Кому-то может не понравиться отсутствие резиновых прокладок по углам радиатора, которые могли бы служить защитой от сколов системной логики, однако, не думаю, что при использовании такой термопрокладки при снятии или установке системы охлаждения чипсету может грозить опасность.

Система питания

Основной преобразователь питания, как и у ASUS ROG Strix Z270F Gaming, выполнен по схеме 4+2, четыре фазы отведено непосредственно процессору, две – встроенной графике.

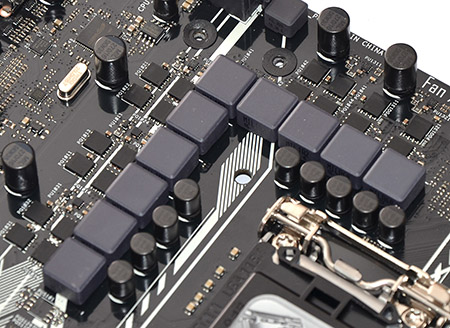

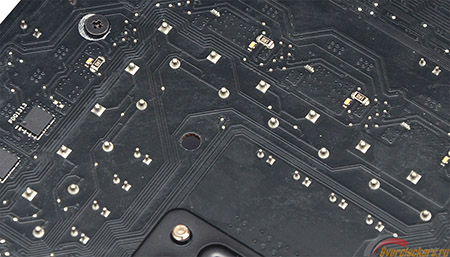

Да, при взгляде на плату можно предположить, что тут в сумме десять фаз питания и схема 8+2, однако ориентироваться стоит на обратную сторону платы:

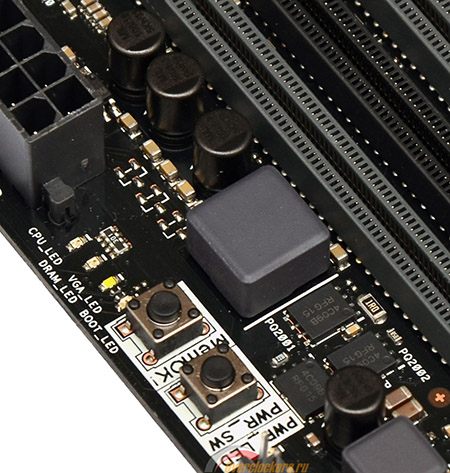

Тут легко увидеть, что в основном преобразователе питания применена попарная спайка дросселей, и мы получаем пусть и мощные, но четыре фазы. Маркировка транзисторов, как и драйверов, практически нечитаема, но опираясь на опыт, можно предположить, что используется продукция ON Semiconductor, а именно транзисторы 4C06B и 4C09B.

По крайней мере, именно они применялись на ASUS ROG Strix Z270F Gaming, где преобразователь питания идентичен, и они же встречаются в других преобразователях питания на плате.

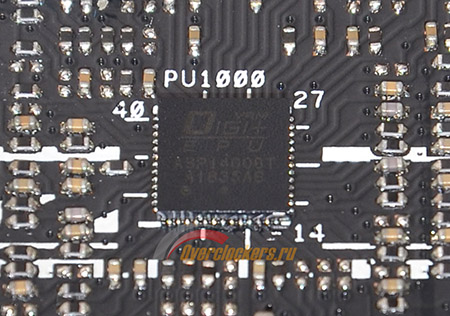

Маркировка основного ШИМ-контроллера традиционно перебита производителем и обозначается как ASP1400BT. Что скрывается за ней – сказать трудно.

Преобразователь питания памяти однофазный.
