Обзор и тестирование корпуса be quiet! Silent Base 600 Silver (страница 3)
реклама

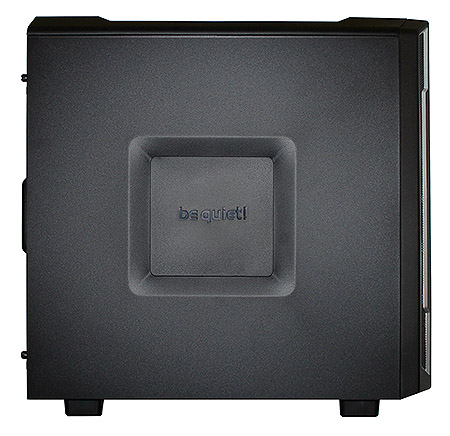

Боковые стенки выполнены из стали толщиной 0.7 мм. В середине находится декоративное углубление с логотипом компании-производителя.

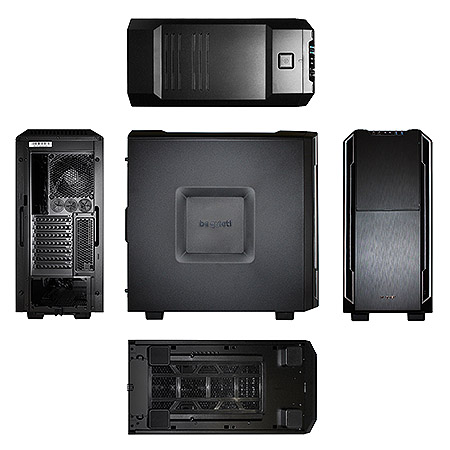

Теперь представим нашу традиционную компиляцию…
… и переходим к изучению внутреннего устройства be quiet! Silent Base 600.
реклама
Внутреннее строение
Отсек системной платы располагается над местом для блока питания. В этом плане все стандартно для примененной конструкции класса «средняя башня».
Крупный вырез в поддоне за процессорным разъемом должен позволить устанавливать прямо в корпусе даже системы охлаждения CPU, крепление которых использует backplate (упорную крестовину, располагающуюся с обратной стороны материнской платы).
Четыре крупных отверстия в поддоне, снабженных силиконовыми мембранами, предназначены для организации кабелей. «Сable management» в данном корпусе be quiet! выглядит весьма многообещающе, но его удобство и эффективность мы сможем оценить только во время сборки.
реклама
Остается добавить, что заглушки слотов расширения лишены какой-либо системы безвинтового крепления, однако все они крепятся винтами с накатанной головкой.

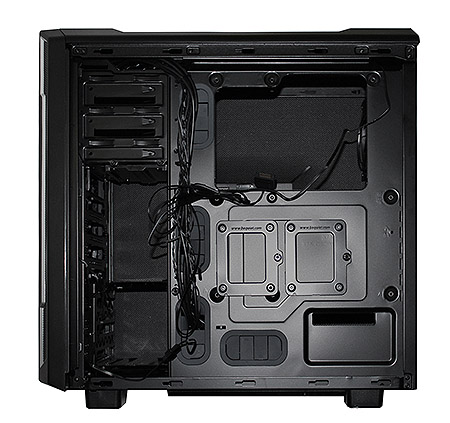

В передней части находится корзина для жестких дисков на три накопителя, к ней мы еще вернемся, а пока взглянем на обратную сторону be quiet! Silent Base 600 в открытом состоянии.
Хорошо видно отверстие в поддоне для доступа к упорной крестовине и отверстия системы управления кабелями.

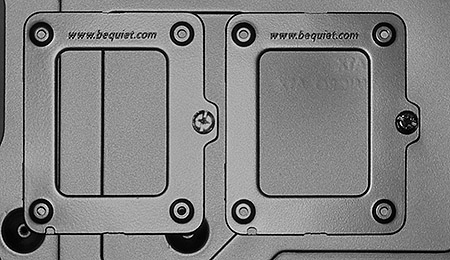

Также с обратной стороны предусмотрены две оснастки для установки твердотельных накопителей или жестких дисков формата 2.5".
Рассмотрим боковую крышку внимательнее:
Как уже упоминалось, она выполнена из стали толщиной 0.7 мм, а изнутри покрыта толстым вибро- и шумопоглощающим покрытием. При этом углубление в центре с логотипом производителя оказывается съемной крышкой, на место которой можно установить вентилятор диаметром 120 мм.
Одной из фишек корпуса является трехпозиционный реобас, позволяющий менять входное напряжение вентиляторов (5, 7 и 12 В). Он подключается к питанию посредством разъема для дисков SATA, на выходе – три трехконтактных разъема для подключения вертушек. Здесь легко посетовать на недостаточное количество разъемов, ведь два уже заняты штатными вентиляторами, и мы можем подключить лишь еще один. А для остальных придется использовать переходники или иные варианты.
Теперь перечислим компоненты тестового стенда и перейдем к сборке системы.
