ASUS ROG GeForce GTX 1070 Strix
Описание на сайте производителя – ссылка.

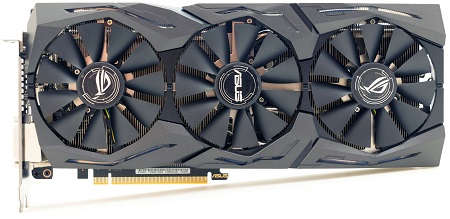

Линейка ASUS Strix получила обновленный дизайн со строгими изломами кожуха системы охлаждения и тремя крупными вентиляторами, полностью накрывающими массивный радиатор. Несмотря на всю строгость, разработчики прибегнули к использованию активной подсветки Aura, которая стала единой для всей системы и в случае использования материнской платы ASUS позволяет управлять подсветкой как единым целым.
Обратная сторона ASUS ROG GeForce GTX 1070 Strix защищена опорной пластиной от перегибов и повреждения элементов. Дизайнеры изрядно поработали над ее внешним видом, добавив технологический рисунок и прорези по всей площади.
Сбоку размещена надпись «Republic of Gamers», которая является частью подсветки. Ее отлично заметно при прозрачной боковой дверце корпуса. Отличительные особенности новинки заключаются и в больших габаритах: длина видеокарты составляет 298 мм, ширина – 120 мм.
реклама
Система охлаждения героя обзора состоит из нескольких частей. Сверху установлен кожух с тремя вентиляторами разного диаметра. У моделей, размещенных по бокам, диаметр крыльчаток 84 мм, в центре – 88 мм. Логотип компании-производителя подсвечивается RGB светодиодами. Под кожухом проходят две светопропускающие трубки, которые при включении видеокарты озаряют периметр мягким рассеянным светом. Кожух сзади – декоративный. В него встроили логотип серии ASUS ROG с такой же светодиодной подсветкой.
На первый взгляд радиатор очень большой, но это обманчивое впечатление. Если посмотреть на систему охлаждения в профиль, заметно, что толщина теплорассеивателя не больше толщины вентиляторов. Если бы радиатор хоть на миллиметр увеличили бы в высоте, то пришлось бы уменьшить высоту крыльчаток, что сказалось бы на производительности вертушек, а это чревато снижением КПД системы охлаждения. Дело в том, что радиатор получил достаточно плотное оребрение и продувать воздух через него сложно. Поэтому разработчики ASUS поставили три вентилятора.
На ASUS ROG GeForce GTX 1070 Strix силовые транзисторы охлаждаются не дополнительным радиатором, а основным. Они контактируют друг с другом через термопрокладку и прижимаются двумя винтами. Увы, микросхемы видеопамяти охлаждаются по остаточному принципу, и тоненькая пластина накрывает не все микросхемы.

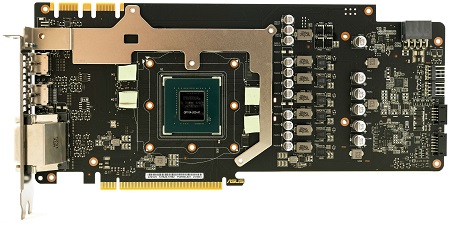

Перед нами уникальная печатная плата собственной разработки, которая построена с использованием качественных элементов, соответствующих технологии Super Alloy Power II. Они должны обеспечивать стабильную работу при высоких нагрузках и обладают повышенным сроком службы.
Несмотря на схожесть со старшей версией, ASUS ROG GeForce GTX 1070 Strix вместо подсистемы питания по схеме «8+2» получила только «6+1». Конечно же определенный запас мощности сохраняется, но переработке подверглись и другие узлы карты. К примеру, она оснащена лишь одним разъемом дополнительного питания.
реклама
Видеокарта ASUS ROG GeForce GTX 1070 Strix получила прирост быстродействия в сравнении с эталонной моделью за счет высокого заводского разгона, одного из лучших среди GeForce GTX 1070. Частота ядра была повышена с 1506 МГц до 1633 МГц, Boost – до 1835 МГц. Видеопамять функционирует при эталонном значении 2002 МГц.
В плане разгона новинка показала себя хорошо. После нескольких попыток и часа игр частоту ядра удалось повысить на 92 МГц, а память – на 250 МГц.
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты ASUS ROG GeForce GTX 1070 Strix (ROG Strix-GTX1070-O8G-Gaming)
EVGA GeForce GTX 1070 SC Gaming ACX 3.0
Описание на сайте производителя – ссылка.
При взгляде на EVGA GeForce GTX 1070 SC Gaming ACX 3.0 так и хочется воскликнуть «все новое – хорошо забытое старое». Разработчики практически без изменений использовали прошлые наработки, лишь слегка подкорректировав цветовую гамму кожуха, тем самым намекнув о глубокой модернизации, но на самом деле это не так.
Компания EVGA одной из первых столкнулась с массовой проблемой недооценки нагрева подсистемы питания VRM, да так, что пришлось отзывать часть видеокарт, выпускать руководство по замене термопрокладки и модифицированную версию BIOS с повышенными оборотами вентиляторов. Кто сказал, что видеокарты GeForce GTX 1070/1080 мало потребляют энергии? Шутники . Но переходим к рассматриваемой модели.

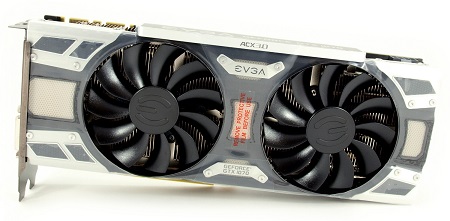

Дизайн моделей EVGA седьмой и девятой серий GeForce практически не изменялся и строился по схожему принципу. Вычерненный кожух системы охлаждения и два крупных вентилятора. Именно с последними инженеры чаще всего и экспериментировали, модифицируя форму крыльчатки. В десятой линейке проявились изменения. Теперь внешний вид графических решений EVGA переработан, так что GeForce GTX 1070 SC Gaming выполнена в новом стиле. Пластиковый кожух стал светлее и обзавелся четырьмя зонами подсветки (сетчатые решетки в центральной части). А множественные элементы и винтики по периметру под шестигранный ключ подчеркивают выбранный стиль.
За активное охлаждение отвечают два одиннадцатилопастных вентилятора диаметром 90 мм. Сквозь них просматривается массивный радиатор с поперечным расположением пластин. Обратная сторона видеокарты защищена металлическим «бэкплейтом», который оснащен множеством сквозных отверстий для выхода горячего воздуха. Здесь же размещена наклейка с серийным номером и кодом модели.
Размеры новинки сопоставимы с референсной версией. Ее длина – 267 мм, ширина – 111 мм, она занимает два слота расширения. Разработчики подготовили и версию Black Edition, отличающуюся черным кожухом и подсветкой RGB.
Радиатор представляет собой двухсекционный теплорассеиватель, набранный из множества алюминиевых никелированных пластин сложной формы. Ребра пронизывают пять тепловых трубок диаметром 6 мм каждая. Они выполнены в интересной конфигурации: две – U-образные, три – I-образные. В основании напаяна алюминиевая вставка.
Вентиляторы с интересной формой лопастей представлены компанией Power Logic, модель PLA09215B12H. Характеристики: напряжение 12 В, потребляемый ток – 0.55 А. Данные версии работают в диапазоне 0-3000 об/мин, оставаясь бесшумными до 900 об/мин и тихими до 1500 об/мин. На роторе красуется первая буква имени производителя.
За отвод тепла от микросхем памяти и силовых транзисторов отвечает единая металлическая пластина, выступающая в роли плоского радиатора. Отсутствие оребрения сказывается на эффективности такого решения, проблему решает большая площадь рассеивания.
реклама
Опорная пластина защищает печатную плату от прогиба и посторонних элементов при эксплуатации. Она не контактирует с зоной VRM, а лишь с участком графического процессора, и во время работы остается горячей.
Видеокарта EVGA GeForce GTX 1070 SC Gaming единственная, которая построена на оригинальной печатной плате черного цвета. Разработчики использовали эталонную PCB, рекомендованную вендором. Длина составляет 267 мм, ширина – 111 мм.
Подсистема питания выполнена по формуле «4+1», где четыре фазы отводится на графический процессор и одна – на видеопамять. В качестве ШИМ-контроллера используется микросхема uP9511P производства uPI Semiconductor.

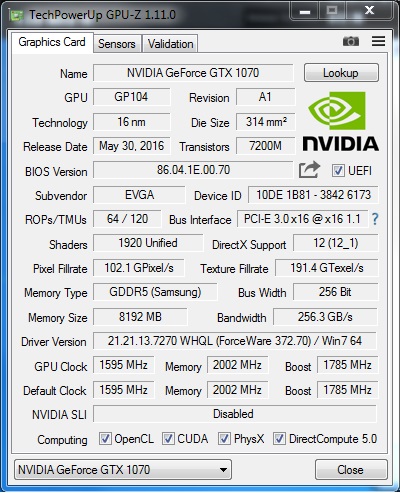

Как и подобает модели из серии SuperClocked, видеокарта EVGA может похвастать неплохим заводским разгоном графического ядра. Его частота поднята с 1506 МГц до 1595 МГц, в режиме Boost возрастает с 1683 МГц до 1785 МГц, а в играх достигает 1974 МГц. Частота видеопамяти не тронута, она функционирует при 2002 МГц.
Выставление параметра PowerLimit в максимальное положение и оборотов вентиляторов на 100% позволило разогнать видеокарту, повысив частоту ядра и памяти соответственно на 135 МГц и 325 МГц. В процентном соотношении разгон составил 8% и 16% относительно штатных частот модели EVGA GeForce GTX 1070 SC Gaming. В тесте частота ядра держится на уровне 2012-2076 МГц.
Более подробно вы можете узнать о видеокарте в материале «Обзор и тестирование видеокарты EVGA GeForce GTX 1070 SC Gaming ACX 3.0».
