Чипсет Intel 430TX

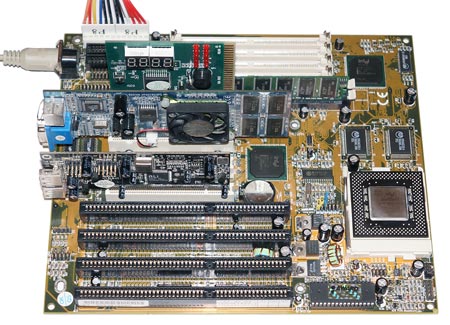

При изучении подходящих системных плат на базе Intel мой выбор пал на чипсет Intel 430TX, как последний чипсет для пятого (P5) поколения процессоров компании. Благо у меня как раз оказалась материнская плата производства AZZA модель PT-5IT.
Данная плата несет на борту 512 Кбайт кэш-памяти, поддерживает до 256 Мбайт оперативной памяти стандарта SDRAM и частоту системной шины 75 МГц. Кроме того, она содержит комплексный набор джамперов, один из которых задает напряжение процессора, равное 2.1 В. Это как раз то, что нужно для обеспечения безопасного питания Tillamook. Если сравнить с «ALi Aladdin 7» или даже «ALi Aladdin 5», то о характеристиках Intel 430TX можно выразиться как «негусто», но что есть, то есть. Главное, чтобы в этот раз Pentium 266 MMX завелся.

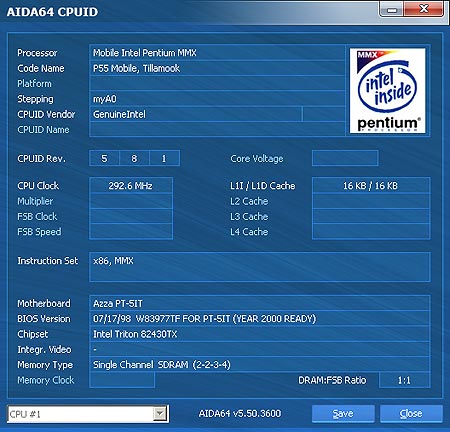

Итак, система собрана, и после нажатия на кнопку Power ожила. Первым делом шина FSB была выставлена джамперами в положение 75 МГц, множитель х3.5, что в итоге дало 263 МГц при напряжении 2.1 В. До штатных 266 МГц пока не дотянулись, но от чипсета Intel 430TX многого ожидать не приходится. Следующим шагом был поиск недокументированной частоты FSB 83 МГц, и методом перебора она была найдена. При множителе х3.5 и FSB = 83 МГц итоговая частота CPU составила 292 МГц – уже лучше.
реклама
Из FSB было выжато все, что можно, но как установить стандартный множитель процессора в положение х4 – оставалось загадкой.
При изучении «даташита» на Tillamook выяснилось, что множитель х4 можно задать через закорачивание ножек процессора BF0 и BF1 и выставление множителя на плате в положение х2.5, но эффекта это не принесло. Были перебраны все варианты, и при одном получился такой сюрприз.
Но это, конечно же, ошибка программы. На момент написания данной статьи мне так и не удалось установить множитель х4 для Pentium 266 MMX. Впрочем, и в этот раз точку пока еще ставить рано.
А пока расскажу об одном моменте – нехорошем поведении AZZA PT-5IT с установленным Tillamook. При включенном в BIOS кэше, расположенном на материнской плате, она сама его отключает при запуске системы. Такой вот защитный маркетинговый механизм Intel. Поэтому при проведении финального тестирования производительности процессор работал на частоте 292 МГц без кэш-памяти на системной плате. Посмотрим, как это скажется на общей производительности конфигурации.
Тестовый стенд
Дабы подвести финальную черту под тестированием ретро-процессоров семейства Pentium, было решено добавить результаты классического Pentium 100 МГц и самую младшую модель на Socket 5/7 – Pentium 75 МГц. А также привести результаты производительности процессоров, полученные на частоте 250 МГц, на нижеуказанных материнских платах.
реклама
Процессоры:
- Intel Pentium 75 МГц;
- Intel Pentium 100 МГц;
- Intel Pentium MMX 233 МГц;
- Intel Pentium MMX 266 МГц Tillamook.
Материнские платы:
- PC Chips M583LMR Socket 7, чипсет «Ali Aladdin 7»;
- AZZA PT-5IT Socket 7, чипсет «Intel 430TX».
Оперативная память:
- Samsung SDRAM 128 Мбайт, CL=2.
Видеокарта:
- PNY GeForce 2 MX400 PCI 64 Мбайт (Forceware 44.03).
Тестирование проводилось в Windows XP SP3 с помощью следующего ПО:
- Super Pi mod. 1.5XS (задача 1M);
- PiFast v.4.1;
- wPrime v.1.43;
- HWBOT Prime v.0.8.3;
- 3DMark 2000 Pro v.1.1;
- 3DMark 2001 SE Pro b330;
- AIDA64 5.00.3333.
Результаты тестов
Переходим к испытанию Tillamook. Набор тестов остается неизменным с предыдущего материала, по приведенной ссылке можно ознакомиться с описанием самих тестов и нюансов, которые с ними связаны.
Super Pi mod 1.5XS (1M)
Время, минуты
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Tillamook на 291 МГц идет практически вровень со своим собратом Pentium MMX, работающим на 250 МГц на той же самой материнской плате. Видно, что кэш-памяти ему ой как сильно не хватает.
PiFast v.4.1
Время, секунды
Меньше – лучше
Включите JavaScript, чтобы видеть графики
А в данном тесте Tillamook и вовсе оказался в конце паровоза. Зато тут, как и в предыдущем тесте, можно видеть, что на частоте процессора 250 МГц производительность чипсета Intel превосходит таковую у ближайших конкурентов (VIA и ALI), у которых и шина FSB выше, и тайминги памяти более подтянуты. Если бы Intel 430TX был в состоянии работать на 100 МГц, то отрыв был бы еще более впечатляющим.
wPrime v.1.43
Время, секунды
Меньше – лучше
Включите JavaScript, чтобы видеть графики
реклама
Возможно, вы помните особенность данного теста, о которой упоминалось при рассмотрении платформы Pentium 4 на Socket 423? Она сводится к частоте CPU. Чем последняя выше, тем результат лучше. Данный случай не стал исключением.
