Обзор и тестирование видеокарты KFA2 GeForce GTX 1070 Hall of Fame (страница 3)

Тестовый стенд

Тестирование видеокарты KFA2 GeForce GTX 1070 Hall of Fame проходило в составе следующей конфигурации:

• Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
• Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
• Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
• Термоинтерфейс: Gelid GC-Extreme;
• Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
• Накопитель SSD: SanDisk X110 256 Гбайт;
• Блок питания: ETG Premium 1200W, 1200 Ватт;
• Корпус: Cooler Master HAF 922;
• Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).

Программное обеспечение

• Операционная система: Windows 7 x64 SP1 Ultimate;
• Драйвер видеокарты: Nvidia WHQL ForceWare 372.70;
• Вспомогательные утилиты:
• GPU-Z v. 1.11.0;
• Heaven Benchmark 4.0;
• MSI Afterburner v4.3.0 Beta 14;
• MSI Kombustor 3.5.2.1.

Инструментарий и методика тестирования

Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.3.0 Beta 14.

Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.

Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).

Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.

Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.

Стандартные частоты и разгон

Видеокарта KFA2 вызывает интерес во многом благодаря дизайну; тем не менее, за привлекательным обликом скрывается неплохой заводской разгон. Частота ядра поднята с 1506 МГц до 1620 МГц, в режиме Boost она повышается с 1683 МГц до 1823 МГц при напряжении 1.05 В. Видеопамять функционирует на эталонной частоте 2002 МГц.

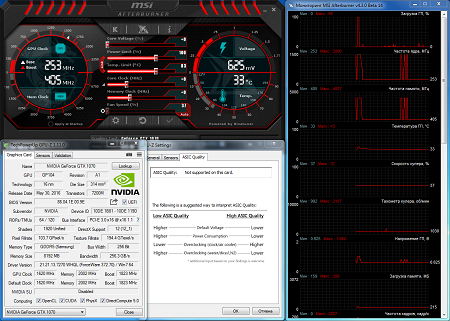

Несмотря на модный тренд, вентиляторы в простое не останавливаются – для кого-то это даже плюс. Они работают очень тихо при своих 1000 об/мин, температура графического процессора едва превышает 33°C.

За нагрузку, что традиционно для данных материалов, отвечает программа Heaven Benchmark 4.0 с максимальными настройками графики.

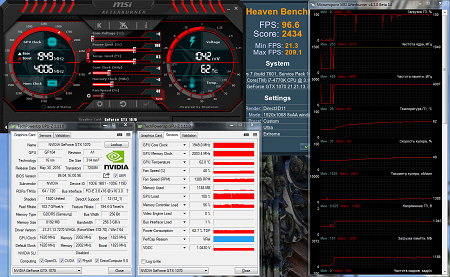

В закрытом корпусе KFA2 GeForce GTX 1070 Hall of Fame прогревается до 62°C при скорости вентиляторов 1400 об/мин. Система охлаждения работает очень тихо, и ее сложно услышать даже при использовании открытого стенда. Частота ядра динамически поднимается до 2012 МГц, но при преодолении планки в 57°C начинает понижаться вплоть до 1949 МГц. Можно сказать, это рабочая частота модели.

Температура подсистемы питания в самой горячей точке составляет всего 65°C.

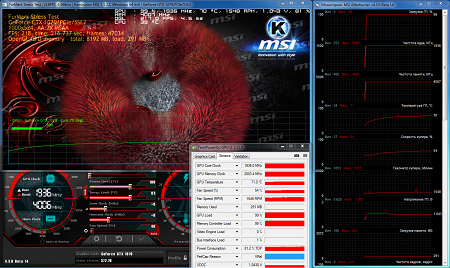

Приложение MSI Kombustor оказывается более серьезным противником. На четвертой минуте график становится прямым, обороты кулера фиксируются на 1550 б/мин, а температуры GPU и зоны VRM – на отметках 71°C и 79°C. Система охлаждения по-прежнему работает тихо, что отнесем к ее достоинствам.

Дальнейшие эксперименты проводились с фирменной утилитой XtremeTuner Plus, дизайн которой изменился (субъективно – на любителя), и его мы затрагивать не будем.

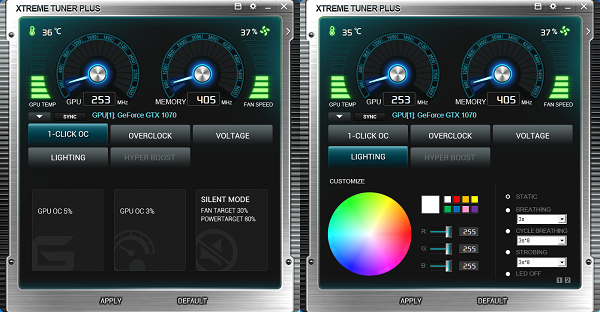

Пользователю доступно несколько вкладок. Первая из них – это автоматический разгон в одно нажатие, предлагающий два профиля с 3% и 5% повышения частоты ядра. Подобные функции мы видели и ранее, жаль, что на более серьезный подъем разработчики не решились. Больший интерес вызвал «Тихий режим» – скорость вентилятора фиксируется на определенном шаге, а энергопотребление – на 80% от номинала. Впрочем, в данном случае с учетом эффективной СО особой потребности в нем нет.

Вкладка с подсветкой позволяет настроить оттенок и выбрать один из двух режимов. Доступны шкалы RGB.

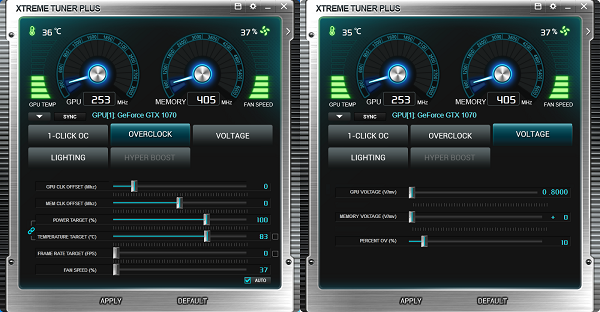

Вкладка «Overclock» говорит сама за себя. Здесь доступны для настройки ползунки с частотами ядра и памяти, энергопотреблением, оборотами крыльчаток и ограничением FPS.

Видеокарты серии Hall of Fame всегда отличались расширенным диапазоном напряжений, причем не только графического процессора, но и памяти (пусть и не у всех моделей).

После нажатия кнопки на задней интерфейсной панели KFA2 GeForce GTX 1070 Hall of Fame вентиляторы «взревели» на полной скорости, лимиты по энергопотреблению были сняты и мы приступили к разгону.

В отличие от видеокарт AMD, повышение напряжения на GPU активируется не всегда. При каждом сбросе удавалось добиться желаемого эффекта с четвертой-пятой попытки, и стоит отметить, что напряжение в GPU-Z отображалось некорректно.

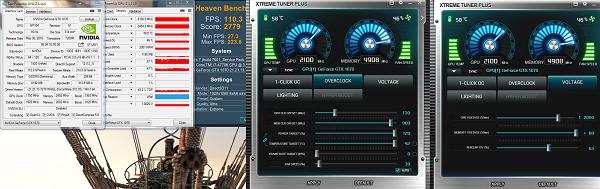

После получаса попыток удалось добиться повышения частоты ядра на 130 МГц, видеопамяти – на 450 МГц. В играх и тестах частота GPU динамически поднималась до 2100 МГц.

Если отказаться от разгона памяти, то видеоядро разгонялось до 2150 МГц, если ядра, то память могла работать при 2490 МГц. Приходится чем-то жертвовать.

Исследование потенциала системы охлаждения

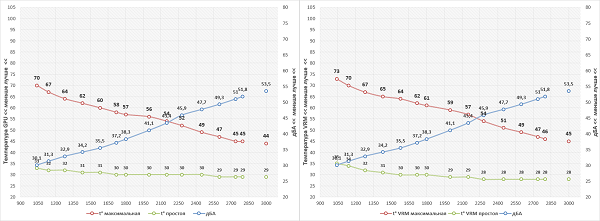

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.

Главным конкурентом для героя обзора, судя по ранее проведенным тестам, оказывается модель Zotac GeForce GTX 1070 AMP! Extreme, не так давно побывавшая в лаборатории. Это два бойца одной весовой категории, но при прямом сравнении отметим, что новинка KFA2 пусть и ненамного, но вырывается вперед: она чуть тише и порой отыгрывает пару градусов.

Уровень потребляемого электричества

График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.

Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.

Заключение

Существует ошибочное мнение, что линейка Hall of Fame относится к моддингу. Но на самом деле разработчики KFA2 позиционируют эти модели для оверклокеров и высоких результатов разгона, а белоснежный дизайн не более чем имиджевая составляющая. Правда, это не отменяет того факта, что со схожей материнской платой (к примеру, MSI Z170A XPower Gaming Titanium Edition) данные видеокарты будут смотреться гармонично.

Но вернемся к герою обзора. Модель KFA2 GeForce GTX 1070 Hall of Fame порадует своего владельца прекрасной системой охлаждения, которая справляется со всеми локальными зонами нагрева, включая подсистему питания. Помимо дизайна отметим высокий заводской разгон, а также фирменную утилиту для оверклокинга. Пусть ее оформление остается делом вкуса, но функциональность радует.

При этом создатели видеокарты не забыли и об ее разгонном потенциале. KFA2 GeForce GTX 1070 Hall of Fame позволяет выжать из графического процессора максимум при штатном воздушном охлаждении, оставаясь тихой. В итоге, исходя из всего вышесказанного, новинка представляет собой отличное графическое решение, способное удовлетворить любые запросы.

Выражаем благодарность:

• Компании Регард за предоставленную на тестирование видеокарту KFA2 GeForce GTX 1070 Hall of Fame;
• А также лично donnerjack.
