Система охлаждения
Система охлаждения в версии KFA2 представляет собой классическую конструкцию со всеми вытекающими. Интересная особенность – несмотря на массивный радиатор, к печатной плате кулер крепится всего четырьмя маленькими винтиками.
Термопасты на графическом процессоре не так много, она слегка подсохла до состояния комочкообразной массы.
реклама

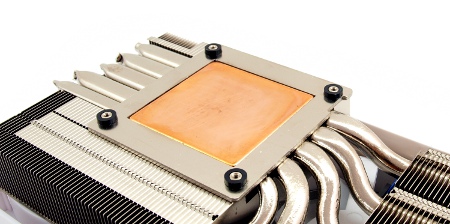

Для улучшения передачи тепла между трубками в основании напаяна медная пластина. Она ровная, без горбов и выпуклостей, обработана качественно, но не до зеркального блеска.

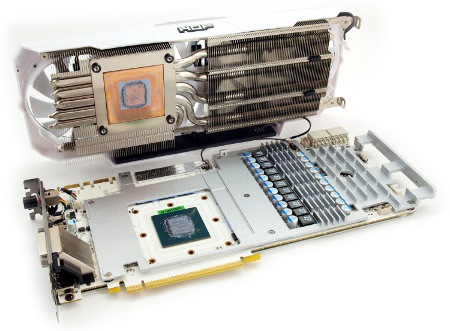

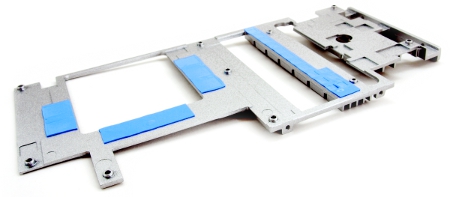

Под кулером KFA2 GeForce GTX 1070 Hall of Fame скрывается серебристая пластина, которая играет роль элемента жесткости и радиатора всех ключевых точек на плате.
Она отводит тепло от всех микросхем видеопамяти, силовых транзисторов и прочих микросхем. В зоне VRM предусмотрено высокое оребрение, а за краем PCB радиатор переходит в ручку для переноса и крепление комплектной подпорки.

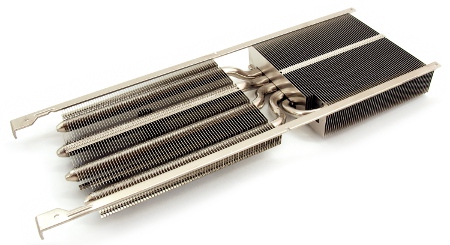

Охладитель представляет собой двухсекционный радиатор, набранный из множества алюминиевых ребер простой формы. Они пронизаны пятью тепловыми трубками: диаметр четырех – 9 мм, одной – 6 мм. Все соединения тщательно пропаяны.
реклама
Белый пластиковый кожух крепится маленькими винтиками по периметру. Простая форма, отсутствие навороченных и сложных элементов позволяют укрыть три вентилятора и единую плату для их подключения, что очень удобно. В случае выхода одного из строя не придется резать проводки, а достаточно просто подсоединить новую вертушку.
В противоположной части реализована зона подсветки в виде небольшой ленты с тремя проводками нужного цвета.

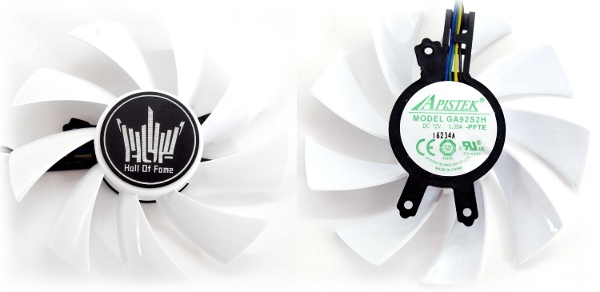

За активную часть отвечают вентиляторы производства Apistek – редкие гости нашей лаборатории, чаще всего они встречаются на видеокартах Palit.
В данном случае это модели GA92S2H, характеристики 12 В и 0.35 А. Они работают в диапазоне 1000 – 3000 об/мин, оставаясь очень тихими до 1300 об/мин и тихими – до 1600 об/мин.
Печатная плата

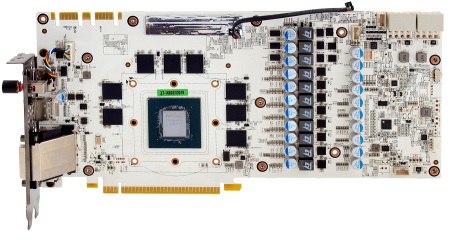

KFA2 GeForce GTX 1070 HOF основана на оригинальной печатной плате белого цвета – это особенность серии Hall of Fame. Унификации с другими моделями обнаружено не было, поскольку разработчики подошли к созданию данной PCB с чистого листа. К ее достоинствам можно отнести десятислойную PCB, применение танталовых и керамических конденсаторов, микросхемы DrMOS, усиленную подсистему питания.
Стоит отметить, что сделать фотографию обратной стороны печатной платы оказалось невозможно из-за клейкого состава по периметру графического процессора и «бэкплейта»: ни нагрев, ни физические усилия не помогли отделить пластину от видеокарты без механических повреждений, и эта затея была оставлена.

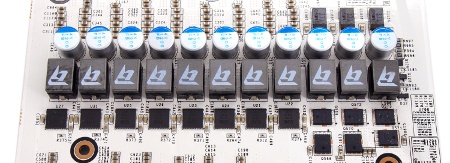

Подсистема питания отличается от эталонной, будучи усиленной. Она функционирует по формуле «8+3», в которой восемь фаз отводится на графический процессор и три – на видеопамять.
Забегая вперед, подчеркнем, что это положительно сказалось на разгонном потенциале и значительно снизило температуру зоны VRM по сравнению с другими протестированными моделями GeForce GTX 1070.

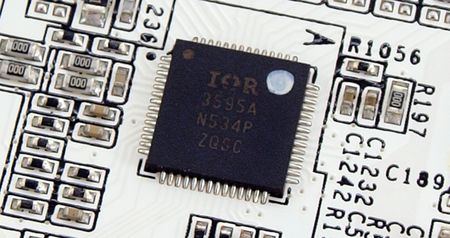

В качестве ШИМ-контроллера используется микросхема IR 3595A.
реклама

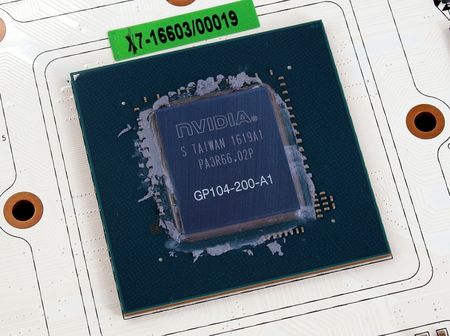

Сердцем героя обзора стал графический процессор GP104-200-A1, произведенный по 16 нм техпроцессу на 19-й неделе 2016 года. Он включает 1920 шейдеров, 64 блока растеризации и 120 текстурных блоков.

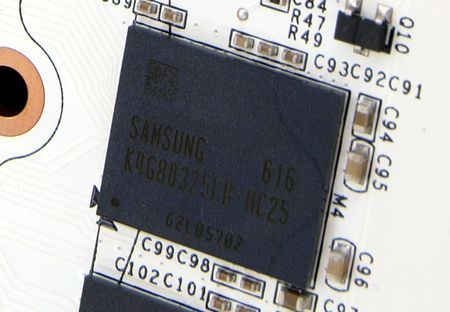

Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Samsung с маркировкой K4G80325FB. Тактовая частота микросхем памяти составляет 2002 МГц (эффективная частота – 8008 МГц).
Только после разбора и детального изучения печатной платы в передней ее части обнаруживается крохотный тумблер. О нем нет никакой информации ни на официальном сайте, ни на других порталах. При проведении тестирования никаких эффектов или улучшения разгона отмечено не было.
Можно предположить, что он необходим для экстремального разгона с применением жидкого азота, снимая ограничения по максимальному току и напряжению.
