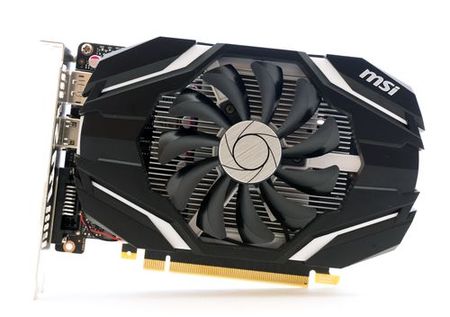

Система охлаждения
Скромное энергопотребление позволяет производителям серьезно экономить на системе охлаждения. Ведь в таком случае не нужно имплантировать тепловые трубки, ставить радиатор с множеством ребер и делать все то, что требует дополнительного финансирования.

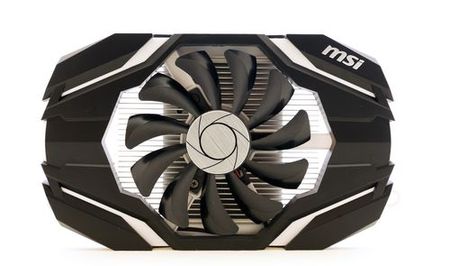

Из-за этого под предлогом доступности видеокарты получаются совсем непривлекательными. Системы охлаждения MSI в случае бюджетных версий лишились функции остановки вентилятора в простое, PWM-подключения с мониторингом частоты оборотов, новомодной подсветки и прочих фишек.
реклама

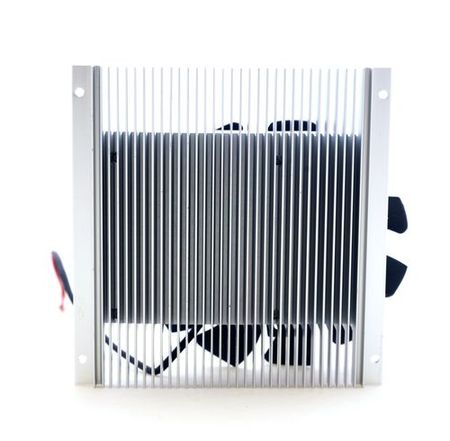

Доходит до абсурдного – откровенно маленький по площади радиатор вряд ли способен обеспечить хороший запас. Мало того, из-за смещения воздух не попадает на силовые цепи.

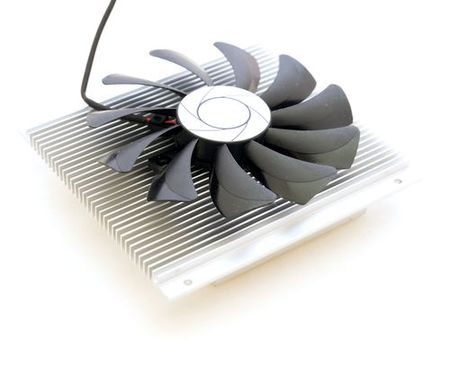

А вентилятор издает стрекотание из-за неаккуратно проложенного кабеля. Язычок сбоку от вентилятора должен хорошо прижимать кабель, а в реальности в месте изгиба по нему трет крыльчатка.
Пришлось самостоятельно перепроложить кабель питания вентилятора, после чего паразитный шум исчез. К сожалению, вернуть на место третий и четвертый контакты для регулировки и мониторинга мощности не представляется возможным.
К тому же вскрывать систему охлаждения без ее полного снятия нельзя.
Тестовый стенд
реклама
Конфигурация:
- Материнская плата: ASUS Maximus VIII Hero (Intel Z170, LGA 1151);
- Процессор: Intel Core i5-6600K 4500 МГц (100 МГц х 45);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 G.Skill 3333 МГц, 2 x 4 Гбайта, 17-18-18-38-2T;
- Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1500i Digital, 1500 Ватт.
Программное обеспечение:
- Операционная система: Microsoft Windows 10 x64.
Перечень контрольно-измерительных приборов и инструментов:
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. Уровень потребления электричества в играх оценивался специальным приспособлением по обеим (если есть) линиям 8 pin и шине PCI-e. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Исследование потенциала системы охлаждения

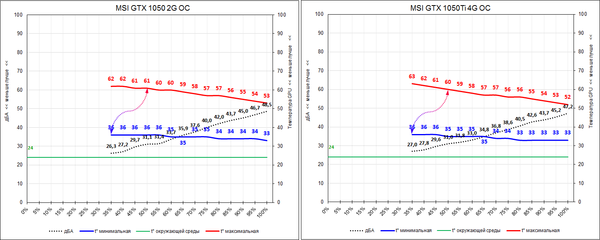

Пояснения к графикам:
- Синяя линия – в режиме простоя;
- Красная линия – максимальная температура;
- Черная линия показывает уровень издаваемого шума при определенных оборотах вентилятора;
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 0% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
Все видеокарты тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.
Температуры графического ядра и обороты вентилятора/ов.
реклама
Краткие итоги
MSI GeForce GTX 1050 Ti 4G OC
- В простое: 35% от максимальных оборотов, 27.0 дБА, GPU – 36°C, VRM – 40°C;
- Под нагрузкой: 50% от максимальных оборотов, 31.0 дБА, GPU – 60°C, VRM – 70°C;
- В режиме простоя вентиляторы не останавливаются;
- Заявленные частоты – 1341-1455 МГц/1750 МГц, реальные – 1569-1683 МГц, средняя частота GPU – 1651 МГц;
- Частота GPU в разгоне: средняя – 1739 МГц, минимальная – 1595 МГц, максимальная – 1797 МГц;
- Среднее напряжение – 0.927 В, минимальное – 0.85 В, максимальное – 0.950 В;
- Среднее напряжение в разгоне – 1.035 В, минимальное – 0.975 В, максимальное – 1.075 В;
- Энергопотребление: среднее – 65 Вт, максимальное – 66 Вт, минимальное – 57 Вт;
- Энергопотребление в разгоне: среднее – 68 Вт, максимальное – 70 Вт, минимальное – 61 Вт.
MSI GeForce GTX 1050 2G OC
- В простое: 35% от максимальных оборотов, 26.3 дБА, GPU – 36°C, VRM – 40°C;
- Под нагрузкой: 50% от максимальных оборотов, 31.1 дБА, GPU – 61°C, VRM – 72°C;
- В режиме простоя вентиляторы не останавливаются;
- Заявленные частоты – 1404-1518 МГц/1750 МГц, реальные – 1493-1645 МГц, средняя частота GPU – 1609 МГц;
- Частота GPU в разгоне: средняя – 1749 МГц, минимальная – 1620 МГц, максимальная – 1785 МГц;
- Среднее напряжение – 1.003 В, минимальное – 0.925 В, максимальное – 1.031 В;
- Среднее напряжение в разгоне – 1.045 В, минимальное – 0.962 В, максимальное – 1.093 В;
- Энергопотребление: среднее – 64 Вт, максимальное – 66 Вт, минимальное – 57 Вт;
- Энергопотребление в разгоне: среднее – 67 Вт, максимальное – 70 Вт, минимальное – 62 Вт.
