Обзор и тестирование жестких дисков Western Digital Red 8 Тбайт (WD80EFZX) и Western Digital Black 6 Тбайт (WD6001FZWX)

29 октября 2016, суббота 06:00
для раздела Лаборатория

Оглавление

Вступление

Накопители на магнитных пластинах (HDD) ныне совсем редкие гости тестовых лабораторий различных изданий. Причина этого проста: ныне фокус внимания большинства пользователей сместился на SSD – именно там сейчас разгорелась борьба за сердца и кошельки широких масс. HDD же в основном отводится роль файлохранилищ и применение в том сегменте ПК, пользователи которых по тем или иным причинам не хотят или не могут приобрести SSD.

Дело в том, что сегодня HDD уже достигли такого технологического уровня, когда «выжимать» что-то сверх уже имеющегося уровня производительности уже практически невозможно. Нынешнее развитие идет в направлении наращивания объемов. Разделение продуктовых линеек осуществляется при помощи искусственных приемов-ограничений вроде уменьшения оборотов шпинделя, размера буфера и ряда других.

300x420  30 KB. Big one: 1000x805  52 KB 300x420  27 KB. Big one: 1000x805  46 KB

Именно так различаются жесткие диски Western Digital Red и Western Digital Black, о которых пойдет речь в данном обзоре.





Обзор Western Digital WD80EFZX и Western Digital WD6001FZWX


Внешний осмотр

Два героя обзора прибыли на тестирование без какой-либо упаковки: антистатический пакет, обычная «пупырчатая» пленка и скотч – вот и все.

450x259  30 KB. Big one: 1500x864  198 KB

Оба накопителя выполнены в форм-факторе 3.5" с высотой корпуса 26 мм и оснащены интерфейсом SATA 6 Гбит/с.

450x306  43 KB. Big one: 1500x1020  289 KB

При их внешней похожести, если присмотреться более внимательно, можно увидеть существенные отличия в конструкции.

Конструктивные отличия





Что такое классический накопитель на жестких магнитных дисках? Это помещенный в металлический корпус шпиндель, связанный с электродвигателем, на который нанизана одна или несколько алюминиевых или стеклянных пластин с специальным покрытием, вращающихся с очень большой скоростью (наиболее распространенные скорости – 5400, 7200, 10 000 и 15 000 оборотов в минуту). Над поверхностью пластин на расстоянии около 5-10 нм парят магнитные считывающие головки. И они никогда не соприкасаются между собой. Таким образом, отсутствует трение между материалами, но возникает трение воздуха – тут из двух зол приходится выбирать меньшее, и последнее более щадяще.

Именно воздух. Несмотря на то, что «банка» HDD называется гермоблоком, на самом деле герметичности как таковой здесь нет: сбоку корпуса жесткого диска можно обнаружить небольшое отверстие, прикрытое специальным фильтром. Через это отверстие воздух достаточно свободно попадает внутрь и таким образом поддерживается равенство давления внутри корпуса и окружающей среды. А задача фильтра заключается в том, чтобы не пропускать частички пыли и влагу (внутри корпуса установлен еще один фильтр, улавливающий пыль, возникающую в процессе работы самого устройства).

Модель WD Red 8 Тбайт отличается формой гермоблока, причем верхняя крышка гораздо толще, чем это принято. Мало того, она даже крепится иначе: вместо обычного уплотнителя здесь применяется лазерная сварка.

450x279  26 KB. Big one: 1500x930  148 KB

Обусловлено это особенностями используемой в версии WD80EFZX аппаратной платформы: в ней вместо обычного воздуха используется гелий. Этот газ обладает такой высокой текучестью, что способен просачиваться не только через малейшие отверстия, но и прямо сквозь такие материалы, как металл и стекло (диффузия). Увеличение толщины металлической крышки – способ уменьшить интенсивность этого процесса, но остановить его полностью невозможно.

Все верно: накопитель, наполненный гелием, постепенно выходит из строя независимо от условий его эксплуатации, даже если не учитывать прочий естественный износ конструкции. Впрочем, три года как минимум данный накопитель способен обеспечить – именно такую продолжительность фирменной гарантии установила компания WD.

450x288  23 KB. Big one: 1500x961  132 KB

Но чего добились, закладывая подобную «бомбу замедленного действия»? Гелий обладает лучшей тепловодностью (в 6.18 раз) и меньшей плотностью (в 7.19 раз), нежели обычный воздух. Уменьшение турбулентности и сопротивления внутренней атмосферы HDD позволило уменьшить толщину пластин и сократить нагрузку на движущиеся части (шпиндель, двигатель).

Эффект выражается в уменьшении силы нагрева накопителя и сокращении энергопотребления. Кроме того, это позволяет увеличить число пластин и, как следствие, емкость жесткого диска. В основе WD Red 8 Тбайт WD80EFZX лежат семь магнитных пластин объемом 1.142 Тбайт каждая – количество, сложно достижимое при применении классической конструкции. Скорость вращения составляет 5400 оборотов в минуту.

Если быть честным до конца, необходимо отметить, что WD80EFZX на самом деле является модернизированным HGST Ultrastar He8: идентичный корпус, аналогичная печатная плата и тот же набор контроллеров.





450x367  50 KB. Big one: 1500x1223  307 KB

Что примечательно, сердцем накопителя является контроллер LSI TNNGG6282: формально компании-разработчика LSI давно не существует, а ее часть ныне и вовсе принадлежит прямому конкуренту Western Digital – компании Seagate.

Ему сопутствует микросхема DRAM производства Nanya объемом 128 Мбайт, используемая контроллером в качестве буфера.

450x301  60 KB. Big one: 1500x1004  369 KB

Все отличия реализованы на программном уровне в прошивке.

WD Black 6 Тбайт (WD6001FZWX) является обладателем классической конструкции без применения гелия. Внутри скрывается пять магнитных пластин объемом 1.2 Тбайт каждая. В связи с тем, что накопитель относится к производительной серии Black, скорость вращения шпинделя здесь повышена до 7200 оборотов в минуту.

450x376  59 KB. Big one: 1500x1254  394 KB

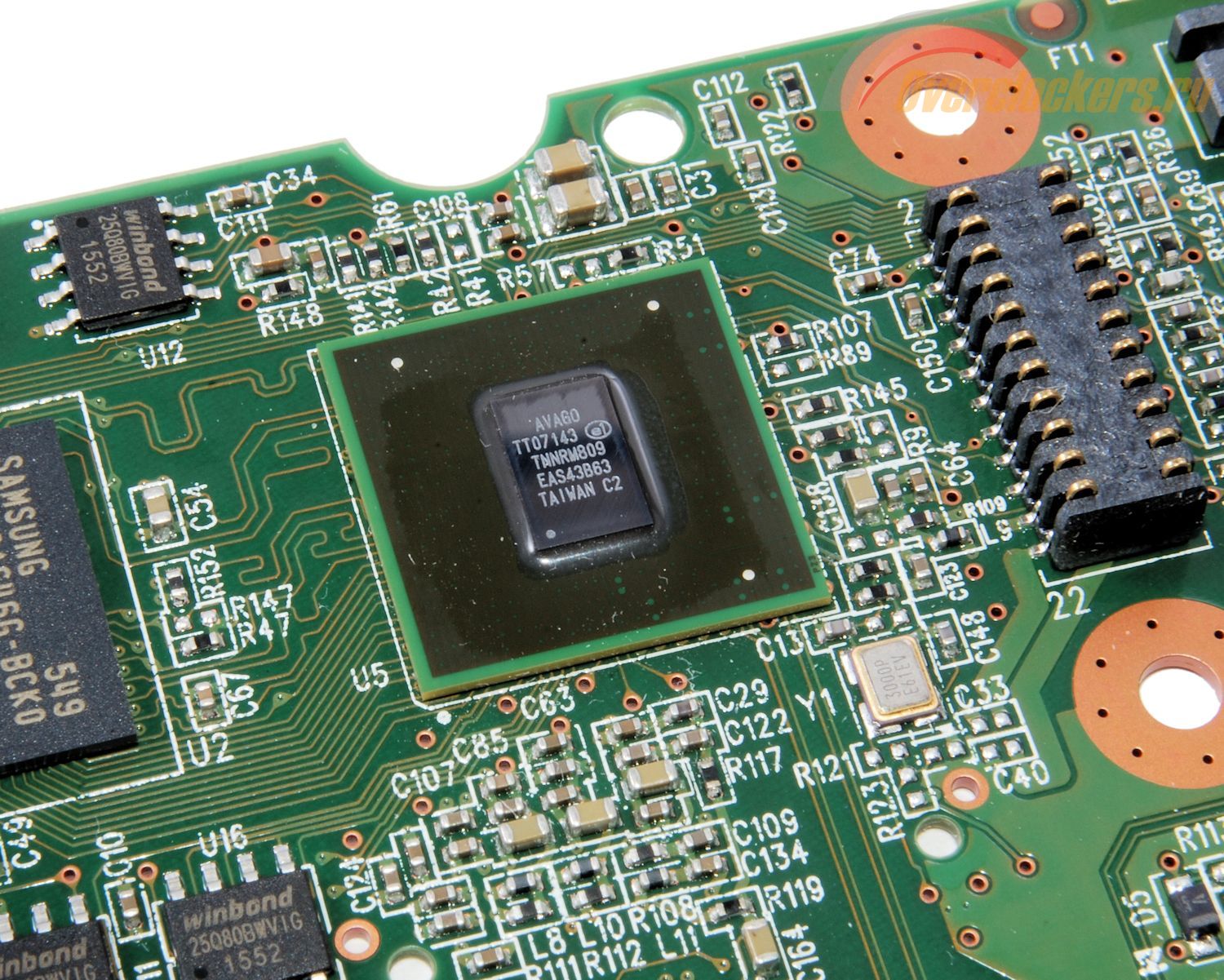

В качестве аппаратной платформы в этом случае используется еще одно творение инженеров LSI, но уже под торговой маркой Avago – контроллер Avago TT07143 TNNN1057 на базе двухъядерного процессора. Ему сопутствует буферная память Samsung K4B1G1646G-BCK0 объемом 128 Мбайт.

450x360  62 KB. Big one: 1500x1201  388 KB

Если в WD Red 8 Тбайт установлено 128 Мбайт кэш-памяти из-за объема накопителя (представители линейки Red меньшей емкости оснащаются кэшем 64 Мбайт), то в WD Black это типичный размер кэш-памяти для данной линейки. Если говорить о гарантии, то для WD Black она установлена равной пяти годам.
