Тестовый стенд
Тестирование видеокарты Zotac GeForce GTX 1070 AMP! Edition проходило в составе следующей конфигурации:
- Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
- Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
- Накопитель SSD: SanDisk X110 256 Гбайт;
- Блок питания: ETG Premium 1200W, 1200 Ватт;
- Корпус: Cooler Master HAF 922;
- Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).
Программное обеспечение
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: Nvidia WHQL ForceWare 372.70;
- Вспомогательные утилиты:
- GPU-Z v. 1.11.0;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.3.0 Beta 14;
- MSI Kombustor 3.5.2.1.
реклама
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.3.0 Beta 14.
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБА. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБА. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБА, граница условного комфорта – 37 дБА. Температура воздуха в помещении составляла 25 градусов по Цельсию.
реклама
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК-термометром Fluke 59 MAX.
Стандартные частоты и разгон
Несмотря на позиционирование, Zotac GeForce GTX 1070 AMP! Edition способна похвастать небольшим заводским разгоном, благодаря чему можно ожидать прибавки в несколько FPS.

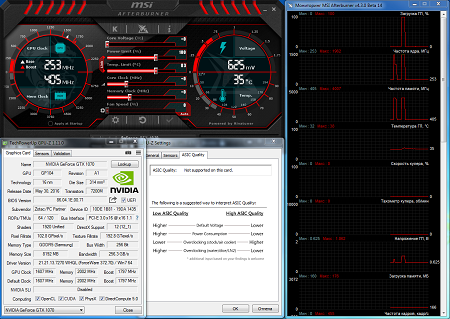

Частота графического ядра повышена с 1506 МГц до 1607 МГц, в режиме Boost – с 1683 МГц до 1797 МГц при напряжении 1.063 В. В играх и бенчмарках она динамически поднимается до 1962 МГц. Видеопамять функционирует на эталонных частотах.
В режиме простоя температура GPU составляет 35-38°C при выключенных вентиляторах и отсутствии источников шума.

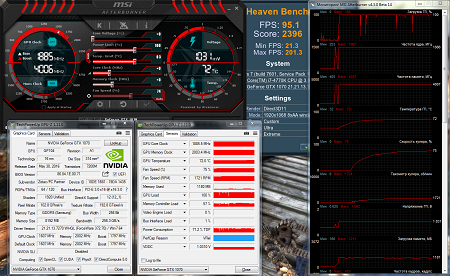

После одного прогона Heaven Benchmark 4.0 на максимальных настройках выявились интересные особенности новинки. Пусть частота видеоядра и поднимается до 1962 МГц, она быстро проседает до 1885 МГц при температуре GPU 72°C и напряжении 1.031 В. И посмотрите на скорость вращения крыльчаток вентиляторов – 75% (1730 об/мин). Они работают практически на максимуме, запаса охлаждения почти не остается.
Кроме того, отмечается небольшой писк дросселей VRM, который не слышен в закрытом корпусе, но заметен на открытом стенде.

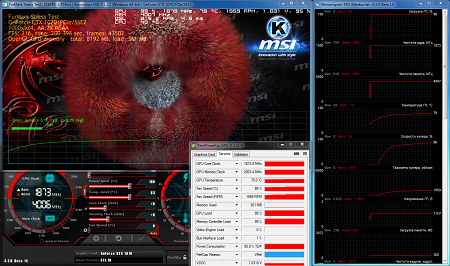

Тест MSI Kombustor оказывается еще большим препятствием. Почти 80°C по ядру при 2000 об/мин: с такими показателями сложно рассчитывать на место в топе оригинальных версий GeForce GTX 1070.
Из достоинств модели Zotac отметим тот факт, что она до последнего старается удерживать производительность на должном уровне, в то время как другие версии, особенно зажатые в рамках уровня TDP, сдают позиции.
реклама

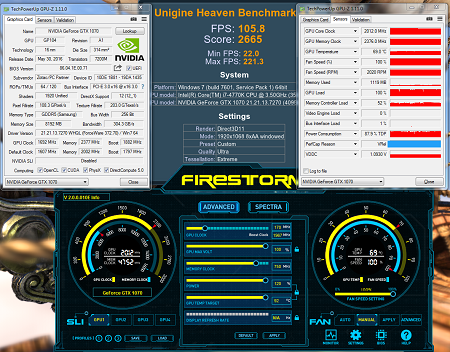

Ручной разгон проводился фирменной программой FireStorm. На открытом стенде и при 100% кулера удалось добиться всего + 85 МГц по ядру и +375 МГц по памяти. Что ж, Zotac GeForce GTX 1070 AMP! Edition, ты старалась изо всех сил .
Исследование потенциала системы охлаждения

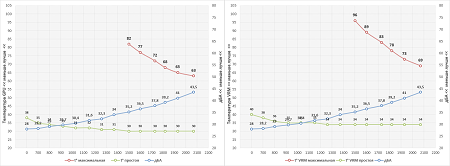

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
К сожалению, система охлаждения оказывается не столь эффективна, как хотелось бы. Определенного запаса у нее также нет, кулер работает при оптимальных настройках при балансе уровня шума и нагрева, и понижать скорость вращения крыльчаток не стоит.
Возможно, мне попался бракованный экземпляр, но после замены термопасты и пересборки видеокарты удалось отыграть всего 2°C.
Уровень потребляемого электричества
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
На выходе блока питания
Простой | Heaven BenchMark 4.0 | MSI Kombustor
Включите JavaScript, чтобы видеть графики
Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Заключение
Протестированная модель Zotac интересна в первую очередь тем, что построена на печатной плате оригинального дизайна, выгодно отличаясь от референсной версии. Новая видеокарта рассчитана на максимальные нагрузки и хорошо подойдет энтузиастам. Сдерживающим фактором может стать система охлаждения; вернее, по общим впечатлениям, не самые удачные вентиляторы: их мощности и максимальных оборотов маловато для продувки радиатора.
Однако не стоит отчаиваться. Перед нами очередная урезанная версия топового решения, причем разработчики фактически заменили лишь кулер, оставив без изменения другие составляющие. Этим и отличается Zotac GeForce GTX 1070 AMP! Edition от модификации AMP! Extreme. Данная операция переводит видеокарту из категории «Лучший выбор» в разряд рабочих лошадок: тихо, сбалансированно, комфортно.
Остается лишь добавить, что новинка выглядит неплохим решением для построения производительной системы. И выбор в каждом конкретном случае будет зависеть не только от списка «за и против», но и ценников ее конкурентов.
Выражаем благодарность:
- Компании Регард за предоставленную на тестирование видеокарту Zotac GeForce GTX 1070 AMP! Edition;
- А также лично donnerjack.
