Система охлаждения
Система охлаждения рассматриваемой модели Zotac получила громкое название «Ледяной шторм»; такое же имя получил и кулер старшей версии, что вносит путаницу, поскольку между двумя конструкциями СО кроме имени нет ничего общего.

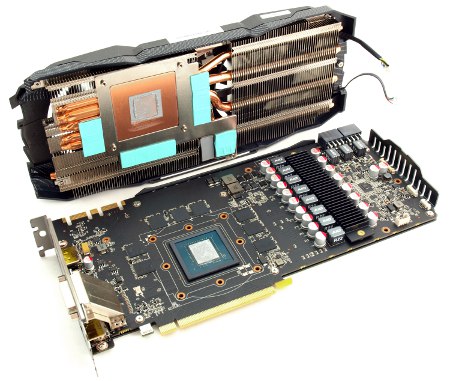

В первую очередь стоит отметить, что кулер крепится пятью подпружиненными винтиками, а отделению системы охлаждения от печатной платы препятствует один из проводков, который подсоединяется сбоку видеокарты.

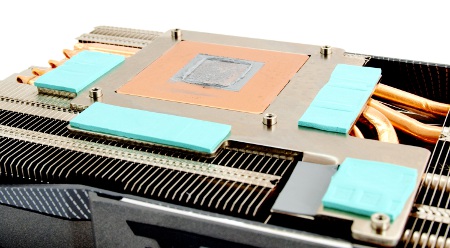

Медное основание контактирует с графическим процессором и является посредником между GPU и тепловыми трубками, все соединения тщательно пропаяны. В качестве термоинтерфейса применена серая паста.
реклама
Для расширения зоны влияния здесь же расположена алюминиевая пластина, которая накрывает все микросхемы памяти и две фазы питания Vmem.

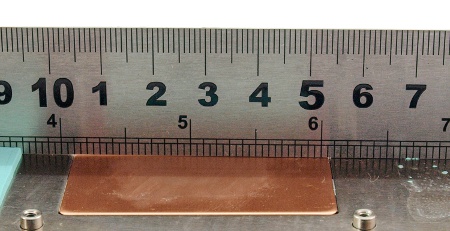

Основание очень ровное и отполировано. Правда, не до зеркального блеска, однако лучше, чем у многих других протестированных моделей. Тест с линейкой выявил небольшой горб.

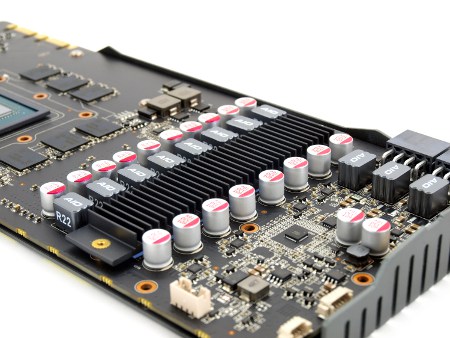

За охлаждение подсистемы питания отвечает низкопрофильный радиатор с голубой термопрокладкой. Прижим заслуживает оценки «хорошо», но, как бывает в подобных случаях, ему не хватает еще одного крепления в центре конструкции для идеального прилегания ко всем транзисторам.

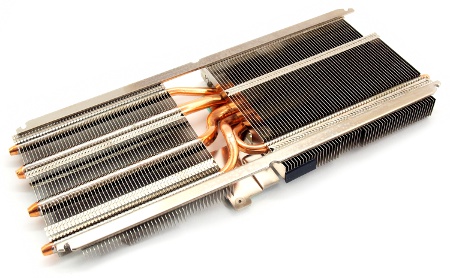

Основной охладитель представляет собой двухсекционный радиатор, набранный из пластин простой формы. Они пронизаны пятью тепловыми трубками: двумя диаметром 9 мм, двумя – 7 мм и одной – 6 мм.
реклама
Не менее интересен и массивный металлический кожух системы охлаждения. Пара пластиковых вставок является в совокупности зонами подсветки.

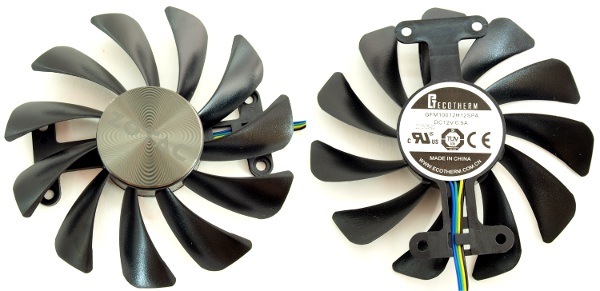

Вентиляторы изготовлены компанией Ecotherm, перед нами модель GFM10012H12SPA. Данный производитель является партнером Galax.
Характеристики вертушек: 12 В и 0.5 А. Скорость вращения крыльчаток лежит в диапазоне 0-2100 об/мин, они являются бесшумными до 1250 об/мин, тихими – до 1700 об/мин.
Обратная сторона видеокарты защищена опорной пластиной. Она не контактирует с PCB посредством термопрокладок и не отводит часть тепла. Для защиты от короткого замыкания большая часть поверхности скрыта под пленкой.
Печатная плата

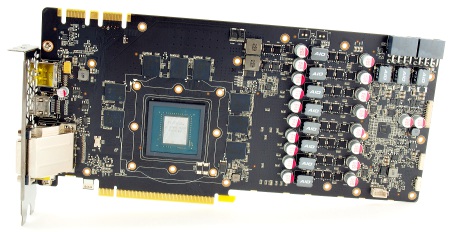

Видеокарта Zotac GeForce GTX 1070 AMP! Edition построена на оригинальной печатной плате черного цвета. Данную PCB мы уже видели на топовой модели серии AMP! Extreme. Новинка содержит идентичные конструктивные особенности вплоть до применения SMD-элементов одних партий.

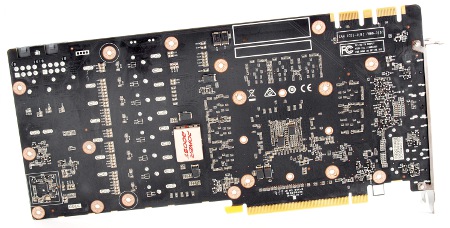

На обратной стороне расположен емкий конденсатор Power Boost, предназначенный для снижения колебаний мощности и уменьшения пульсирующих помех. Используется качественная элементная база.
Подсистема питания построена по усиленной схеме «8+2», где восемь фаз отводится на графический процессор и две – на видеопамять.
реклама

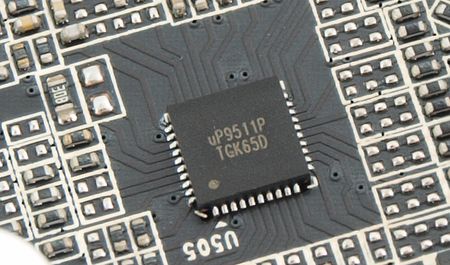

В качестве ШИМ-контроллера используется микросхема uP9511P производства uPI Semiconductor.

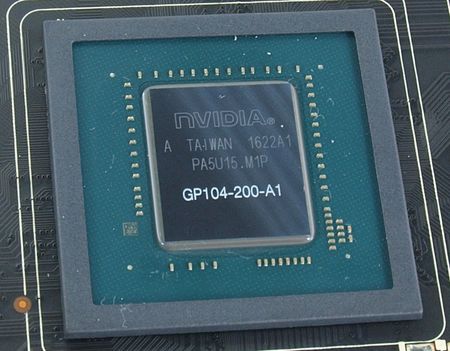

Сердцем героя обзора стал графический процессор GP104-200-A1, произведенный по 16 нм техпроцессу на 22-й неделе 2016 года. Он содержит 1920 шейдеров, 64 блока растеризации и 120 текстурных блоков.

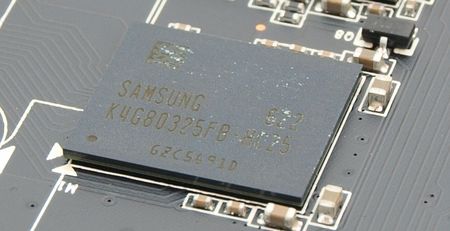

Видеокарта оснащается восемью гигабайтами видеопамяти, которые набраны восемью микросхемами производства Samsung с маркировкой K4G80325FB.
Тактовая частота микросхем памяти составляет 2002 МГц (эффективная частота – 8008 МГц).
реклама
