Обзор и тестирование видеокарты MSI GeForce GTX 1060 Armor 6G (страница 3)
реклама

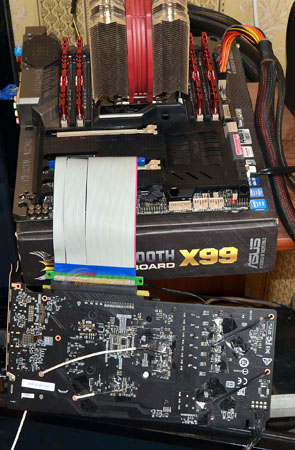

Тестовый стенд
Тестирование MSI GeForce GTX 1060 Armor 6G проводилось на следующей конфигурации:
- Материнская плата: ASUS Sabertooth X99;
- Процессор: Intel Core i7-5930K @ 4200 МГц;
- Система охлаждения: Thermalright SilverArrow SB-E Extreme;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память: G.Skill Ripjaws4 F4-3000C15Q-16GRR, 4 x 4 Гбайт, DDR4-3000 15-15-15-35, 1.35 В;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Ватт;
- Корпус: открытый стенд.
Разгон и температурный режим
В качестве теста на прогрев и стабильность было решено использовать приложение HWBOT Unigine Heaven в режиме Xtreme Preset. Данный тест требователен как к стабильности графического процессора/памяти, так и к системе охлаждения видеокарты, и в отличие от сугубо синтетической нагрузки максимально приближен к реальным сценариям использования графических ускорителей.

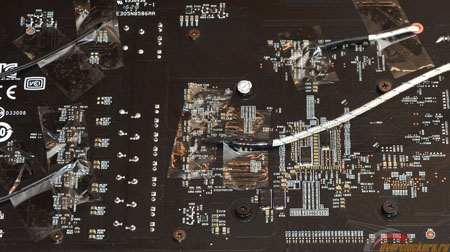

Мониторинг частот и температур, а также скорости вращения крыльчаток вентиляторов осуществлялся при помощи утилит MSI Afterburner 4.3.0 Beta 4 и GPU-Z 1.10.0. Температура вспомогательных элементов видеокарты замерялась при помощи четырех термопар, две из которых подключались к материнской плате с программным обеспечением Thermal Radar. Показания еще двух датчиков снимались при помощи мультиметра Mastech MY64. Места расположения термопар:
реклама
Как видно по фотографии выше, в качестве точек для замера температур был выбран текстолит печатной платы в четырех областях. Одна в районе преобразователя питания графического процессора, одна в районе преобразователя питания памяти, одна в районе микросхем памяти сверху от GPU (те микросхемы, которые контактируют с основной системой охлаждения), последняя термопара – в области микросхем памяти справа от GPU (те микросхемы, которые лишены дополнительного охлаждения).
Проверка температурного режима
Для начала было решено проверить, как система охлаждения покажет себя в заводском режиме, без вмешательства со стороны пользователя.
В простое видеокарта работает в режиме энергосбережения с частотами процессора/памяти 139/810 МГц, при сниженных напряжениях. В данном режиме она полностью останавливает вентиляторы, соответственно система остается бесшумной. Тестовый стенд был включен на час без нагрузки, но вентиляторы так и не включились, результаты замера температур:
Датчик |
градусы Цельсия |
Термопара в области преобразователя питания графического процессора |
|
Термопара в области преобразователя питания памяти |
|
Термопара в области микросхем памяти сверху от графического процессора |
|
Термопара в области микросхем памяти справа от графического процессора |
|
Графический процессор, GPU-Z |
|
Для видеокарты в режиме пассивного охлаждения результаты не могут не радовать. Видимо, сказываются размеры, как радиатора системы охлаждения, так и самой PCB.
Следующий тест (не меняя никаких настроек и не приступая к разгону) заключался в прохождении нескольких проходов Unigine Heaven, с замером температур после каждого:
реклама
Датчик |
|
|
|
Термопара в области преобразователя питания графического процессора |
|
|
|
Термопара в области преобразователя питания памяти |
|
|
|
Термопара в области микросхем памяти сверху от графического процессора |
|
|
|
Термопара в области микросхем памяти справа от графического процессора |
|
|
|
Графический процессор, GPU-Z |
|
|
|
После третьей итерации теста температуры видеокарты MSI стабилизировались и больше не росли. В целом, каких-либо претензий к ним нет, разве что можно отметить значительную разницу в температурах между расположенными в разных местах микросхемами памяти.
Что касается работы системы охлаждения, то автоматическая регулировка кулера под нагрузкой выставила обороты на уровне 59%, что по тахометру соответствует 1351 об/мин. В случае крыльчатки 95 мм это невысокий уровень, в большинстве системных блоков видеокарта не превысит уровень фонового шума других компонентов системы. Запись с диктофона, расположенного в паре сантиметров от крыльчаток.
В режиме максимальных оборотов крыльчатки вентиляторов раскручиваются примерно до 2300 об/мин, что уже весьма шумно. Соответствующая запись с диктофона.
Отмечу, что при работе вертушек отсутствуют какие-либо призвуки, стрекотания и прочее, отчетливо слышен лишь звук «прокачиваемого» воздуха. Что касается звука, издаваемого самой видеокартой без участия вентиляторов, то некоторый писк дросселей присутствует. В штатном режиме он слегка выделяется на фоне вентиляторов и с дальнейшим разгоном усиливается. Уровень писка неприятный, но терпимый.
Приведем показания температур при тесте с максимальными оборотами вентиляторов.
Датчик |
градусы Цельсия |
Термопара в области преобразователя питания графического процессора |
|
Термопара в области преобразователя питания памяти |
|
Термопара в области микросхем памяти сверху от графического процессора |
|
Термопара в области микросхем памяти справа от графического процессора |
|
Графический процессор, GPU-Z |
|
При увеличении скорости вращения крыльчаток снизились температуры как графического процессора, так и других элементов печатной платы. Но разница не принципиальна, особенно на фоне разницы в уровне шума. Штатное управление вентиляторами работает качественно и вмешательств не требует.
Проверка разгона
Перед тем, как приступить к разгону, устроим замер напряжения графического процессора.
Значение |
мониторинг |
|
Напряжение в простое, В |
|
|
Напряжение под нагрузкой, В |
|
|
Напряжение питания памяти: 1.401 В в простое и 1.56 В под нагрузкой.
Замеры проводились при помощи мультиметра Mastech MY64. Есть некоторое отклонение показаний мониторинга от замеренных под нагрузкой значений, но разница не принципиальна.
В отличие от моделей предыдущих поколений, разгон современных графических ускорителей Nvidia (по крайней мере, без экстрима) предельно упрощен. Видеокарта сама управляет напряжением и частотой GPU, ориентируясь на уровень энергопотребления и температурный режим. В сухом остатке нам остается только возможность подвигать ползунками и получить тот или иной результат разгона. Уровень Power limit в случае MSI GeForce GTX 1060 Armor 6G ограничен значением 108%, что не привносит чего-либо интересного.
Итак, что касается рабочих частот и достигнутых результатов разгона. В полностью штатном режиме и без изменения каких-либо настроек частота графического процессора при прохождении теста составляла 1823-1835 МГц. После установки Power limit в значение 108% при прочих равных рабочая частота графического процессора под нагрузкой возросла до 1860 МГц.
реклама
Дабы исключить влияние сторонних факторов, изначально был установлен режим максимальных оборотов вентиляторов, и при постепенном подъеме ползунка частот результатом разгона стала цифра +161 МГц. Дальнейшее увеличение частот приводило к зависанию теста с последующим вылетом драйвера. Согласно мониторингу, частота GPU под нагрузкой в таком режиме разгона составила 2012-2025 МГц.
Что касается памяти, то при разгоне графического процессора и максимальных оборотах вентиляторов максимальной стабильной частотой стал режим +593 МГц, то есть частота работы памяти равнялась 9180 МГц. Промежуточный результат разгона:
С учетом того, что видеокарта при таких оборотах становится шумной, и большинство пользователей в этом режиме ее использовать не будут, была произведена попытка разгона MSI GeForce GTX 1060 Armor 6G с настройками кулера по умолчанию.

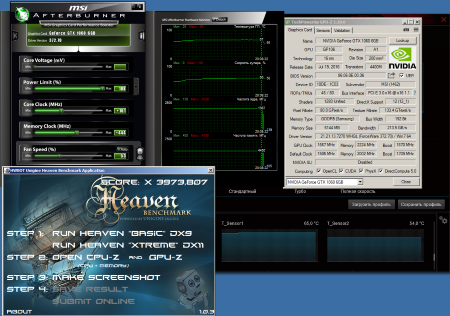

С точки зрения разгона графического процессора настройки менять не пришлось (но сама видеокарта под нагрузкой частоту снизила из-за увеличения температурного режима), а вот разгон памяти снизился до отметки +444 МГц, финальная частота работы памяти составила 8900 МГц. Итоговый результат разгона:
Как следствие, для повседневной эксплуатации тестового экземпляра финальным результатом можно назвать режим 1987/8900 МГц.
Вдобавок отмечу один из аспектов поведения героя обзора при разгоне памяти: тест можно пройти и на более высоких частотах, в районе 9400-9500 МГц, причем без просадок производительности. Но в некоторых подсценах теста изображение начинает мерцать, а в некоторых появляются артефакты.
Дополнительные эксперименты
Не сказать чтобы финальный результат разгона был хорошим, поэтому были предприняты попытки хоть как-то повлиять на работу видеокарты. Во-первых, была скачана утилита ASUS GPU Tweak, позволяющая на некоторых моделях управлять напряжением питания графического процессора. И действительно, настройки в диапазоне от 0 до +100 МВ в программе присутствовали.
Замер напряжений:
Значение |
мониторинг |
|
Напряжение в простое/под нагрузкой, режим +0, В |
|
|
Напряжение в простое/под нагрузкой, режим +100, В |
|
|
Пусть напряжение увеличивается и не на заданный в программе уровень, а меньше, но все же оно увеличивается, предоставляя хоть какую-то возможность повлиять на разгон. Однако, несмотря на увеличение напряжения питания GPU, дальше, чем +161 МГц, продвинуться не удалось, так что основным итогом такого шага можно назвать увеличение температурного режима и громкости писка дросселей.

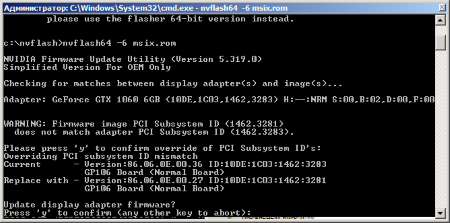

Вторая попытка разогнать графический процессор свыше уже достигнутых результатов, заключалась в прошивке BIOS версии GeForce GTX 1060 Gaming X:
Однако единственными достижениями от прошивки BIOS старшей модели в линейке стали лишь значения штатных частот, а также небольшое изменение в алгоритмах работы кулера. Если кому-то интересны прошивки обеих версий MSI для своих экспериментов, то вот соответствующие ссылки – 1060Armor.rom и 1060Gaming.rom.
На этом, пожалуй, все.
Заключение
Модель MSI GeForce GTX 1060 Armor 6G по итогам тестирования оставила после себя противоречивое впечатление. Как к видеокарте формата «собрал компьютер, установил драйверы и забыл» нет никаких претензий: работает тихо, температурный режим в норме, в простое вентиляторы отключаются, да и в плане стоимости она выгодно выделяется на фоне некоторых других GeForce GTX 1060.
Что касается результатов разгона, то итоговые показатели, на мой взгляд, получились не самыми высокими. Возможно, это проблема конкретного тестового экземпляра и в другом случае может быть иначе. Кроме того, при разгоне усиливается писк дросселей, не особо докучающий в штатном режиме.
Плюсы MSI GeForce GTX 1060 Armor 6G:
- Эффективная система охлаждения, обеспечивающая комфортный температурный режим как графического процессора, так и преобразователя питания и микросхем памяти;
- Грамотное управление работой вентиляторов. Тот самый случай, когда нет никакого желания вносить изменения в заводские настройки работы кулера;
- Не отличается завышенной ценой на фоне других GeForce GTX 1060.
Минусы видеокарты:
- Не очень хорошие результаты разгона.
Может не устроить:
- Писк дросселей, усиливающийся при разгоне.
Страница видеокарты MSI GeForce GTX 1060 Armor 6G на официальном сайте производителя:
Выражаем благодарность:
- Гик Николаю за предоставленную на тест видеокарту MSI GeForce GTX 1060 Armor 6G.
- Пользователю Dushm@n за консультации.
