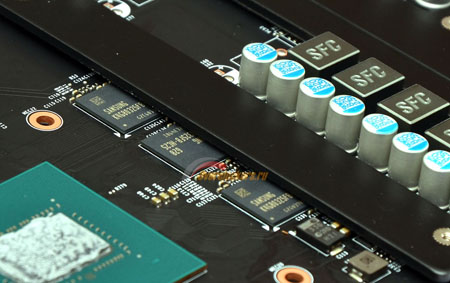

При взгляде на лицевую сторону можно отметить странное решение с охлаждением микросхем памяти: если три верхние микросхемы через термопрокладку контактируют с основанием основной системы охлаждения, то три микросхемы справа от графического процессора каким-либо дополнительным охлаждением не оснащены. Пластина, установленная в области преобразователей питания GPU и памяти, с микросхемами памяти не контактирует:
Пока трудно сказать, как повлияет такое решение на итоговые показатели видеокарты MSI.

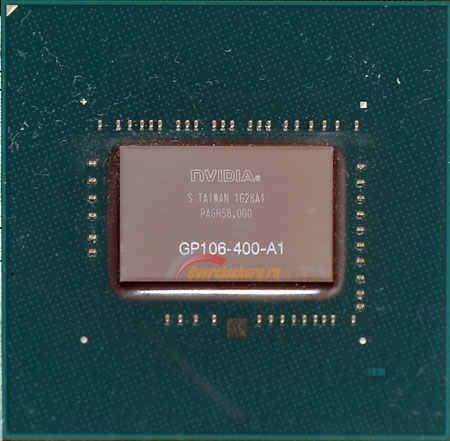

Используемый графический процессор – GP106. Судя по маркировке, он был произведен на 28-й неделе 2016 года, то есть в июле.
реклама

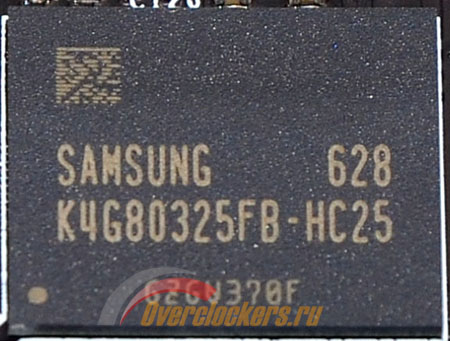

Видеопамять объемом 6 Гбайт набрана при помощи шести микросхем Samsung K4G80325FB-HC25 :
Если верить отзывам, то данные микросхемы памяти должны отличаться неплохим потенциалом для разгона.

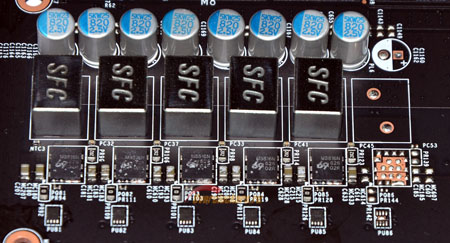

Преобразователь питания графического процессора выполнен по пятифазной схеме:
реклама
На каждую из пяти фаз приходится по одной микросхеме, которая, видимо, берет на себя функции двух транзисторов. Какой-либо информации по маркировке микросхем найти не удалось. В качестве ШИМ-контроллера используется восьмифазный uP9511P производства uPI Semiconductor.

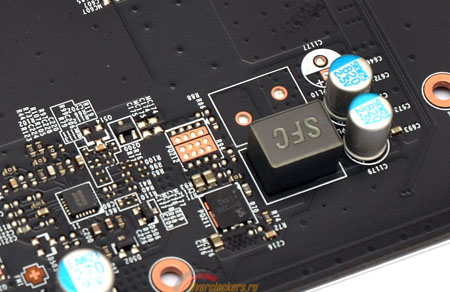

Преобразователь питания памяти однофазный:
Питание памяти построено на ШИМ-контроллере uP1641P и микросхеме Sinopower SM7320, включающей функциональность двух транзисторов.

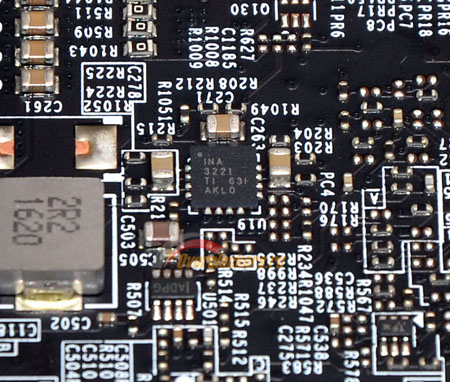

Реализация мониторинга энергопотребления и управления питанием видеокарты выглядит стандартной и неоднократно встречалась на решениях Nvidia предыдущих поколений. За мониторинг отвечает расположенный у разъема питания 8 pin шунт, подключенный к микросхеме Ti INA3221:
Способы аппаратного обхода такого рода защит существовали еще во времена видеокарт GeForce GTX 680/ GTX 780 .
Система охлаждения
Условно систему охлаждения видеокарты можно поделить на два компонента: основной кулер, отводящий тепло от графического процессора, и небольшая пластина, рассеивающая тепло с элементов преобразователей питания.

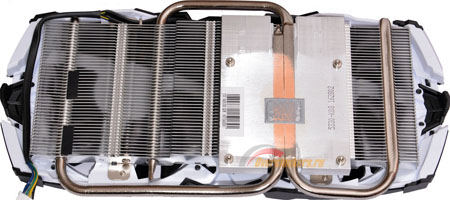

Несмотря на крупные размеры главного компонента, сама конструкция весьма проста:
В основании кулера всего две тепловых трубки, но они длинные и органично распределены по радиатору, контактируя с его ребрами в трех местах. Здесь следует отметить применение в конструкции СО прямого контакта теплотрубок с графическим процессором. Судя по отпечатку термопасты, каких-либо проблем такое решение не привносит, отпечаток равномерный по всей площади GPU.

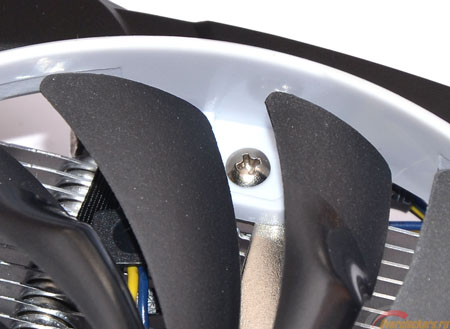

Рамка с установленными вентиляторами потенциально съемная; она крепится на четырех винтах, по два винта сверху и снизу каждой вертушки:
реклама

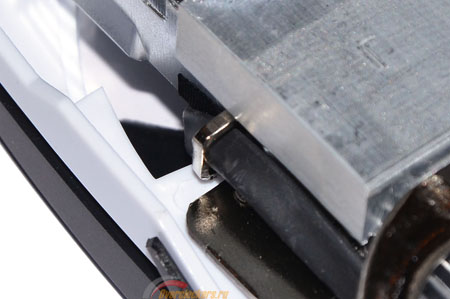

Но главным препятствием для снятия рамки с вентиляторами становится провод, проведенный от каждого из них…
… и дополнительно зафиксированный в двух местах:
Поскольку видеокарта на тест предоставлялась не производителем и необходимо было сохранить первозданный вид, рамка с вентиляторами не снималась.

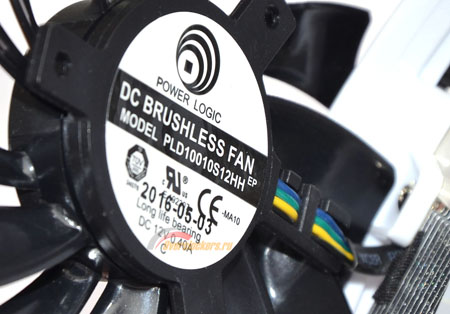

Используемые модели – Power Logic PLD10010S12HH, диаметр крыльчатки – 95 мм:
Интересно, что в вентиляторе применены два вида лопастей, которые чередуются друг с другом. Из описания MSI следует, что традиционные лопасти направляют воздушный поток на радиатор охлаждения, в то время как вторые названы дисперсионными, а их назначение – способствовать увеличению воздушного потока. Звучит красиво, ну а как проявит себя система охлаждения под нагрузкой, еще только предстоит узнать.

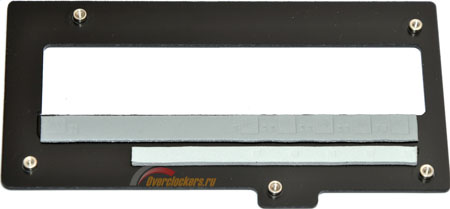

Второй компонент системы охлаждения – пластина, отводящая тепло от силовых элементов преобразователей питания:
Как видно по снимку выше, она контактирует с силовыми элементами преобразователя питания графического процессора и силовыми элементами преобразователя питания памяти.
