Дизайн и особенности платы

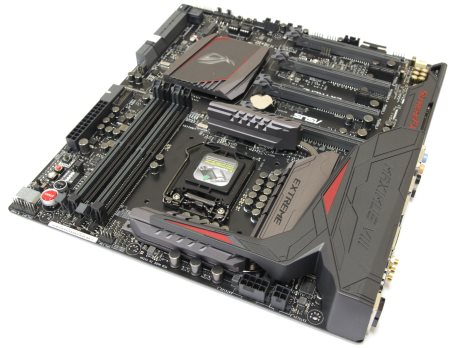

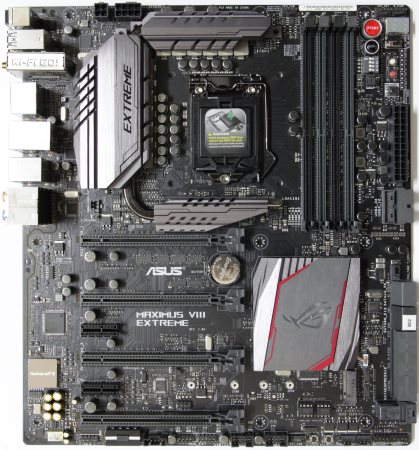

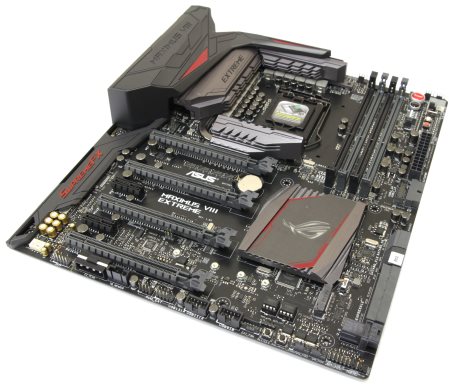

Перед нами широкая полноразмерная системная плата формата EATX. Габариты ее составляют 305 х 272 мм.
Как и в случае со всей линейкой ASUS Maximus VIII, внешний вид модели по сравнению с предыдущим поколением претерпел небольшие изменения. Мне новый дизайн и оформление понравились, но не все разделяют эту точку зрения. Кто-то уже привык к тому, что разъемы должны быть красными, а теперь устройство выглядит спокойнее и менее агрессивно.
К тому же сейчас поголовно все производители делают черно-красные платы с надписью Gaming. В компании ASUS решили немного изменить цветовую палитру, чтобы не появился еще один клон.
реклама
Поэтому если совсем убрать те небольшие вкрапления красного цвета, которые тут остались, то перед нами окажется «серенькая мышка». Красного здесь очень мало и он появляется в обилии только в подсветке, цвет которой можно и поменять.

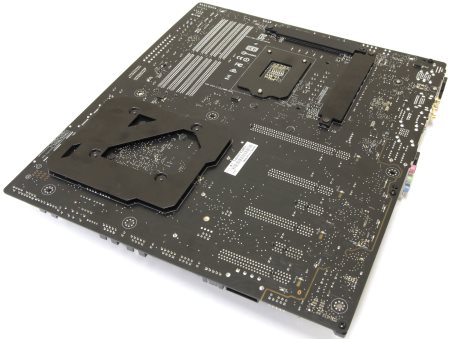

Свободного места спереди достаточно много, поэтому сзади элементов практически нет.

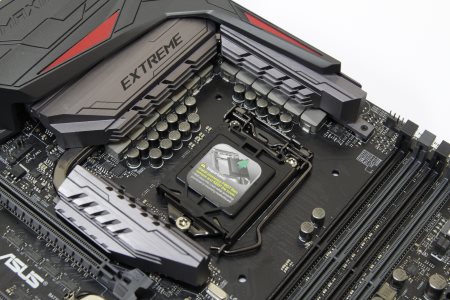

Поверхность платы матовая и почти черная. Радиаторы около сокета не мешают установке таких больших кулеров, как Thermalright Silver Arrow и Noctua NH-D15. А вот с видеокартой в самом верхнем слоте могут возникнуть проблемы, особенно если у нее есть задняя защитная пластина.

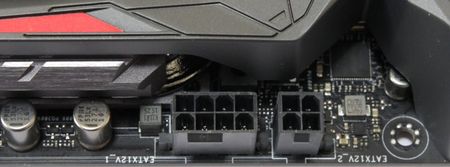

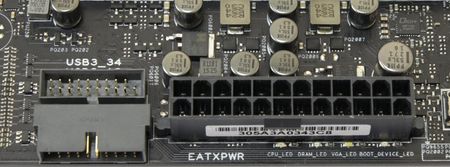

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8+4. Данная плата предназначена для разгона и удивляться тут нечему.
реклама

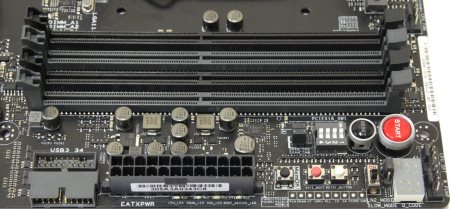

Для установки модулей памяти типа DDR4 предусмотрено четыре разъема черного и серого цветов. Фирма ASUS отступила от использования красного цвета, да он по сути на скорость и не влияет.
Производителем заявлена поддержка режимов работы DDR4 2133 (2400 / 2666 / 2800 / 3000 / 3200 / 3300 / 3333 / 3400 / 3466 / 3733 / 3866 (разгон)) МГц со штатным напряжением 1.2 В, которое можно увеличивать. Платформа подразумевает использование двухканального режима работы с памятью, для чего необходимо установить два модуля в слоты одинакового цвета.
Мои модули, предназначенные для другой платформы, Intel LGA 2011-v3, не заработали в режиме XMP. Настройки пришлось делать вручную, но в целом гонятся планки здесь немного лучше чем на ASUS Maximus VIII Formula. Будут ли работать планки свыше 4000 МГц? Я лично не тестировал их, но на мероприятии ASUS OC Summit 2015 видел, как они отлично работали на всех версиях плат (Impact, Gene, Hero, Extreme), несмотря на то, что производителем в спецификации заявлено только 3866 МГц.

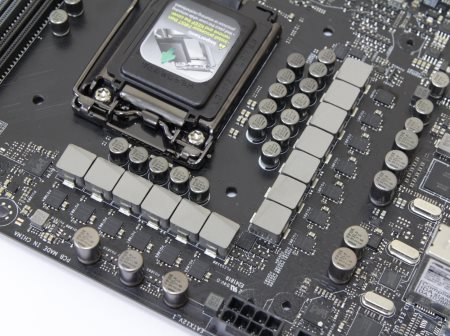

На данной материнской плате используется самая мощная подсистема питания процессора из всей линейки ASUS Maximus VIII, и это неудивительно. Начнем с того, что применено сразу два ШИМ-контроллера, которые обеспечивают 12 фаз питания. 13-я представлена отдельной микросхемой и отвечает за шину Vccsa.

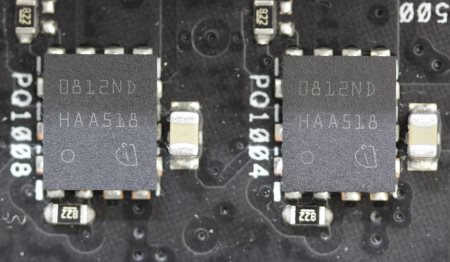

Тут мы можем увидеть транзисторные сборки Infineon BSG0812ND типа OptiMOS.

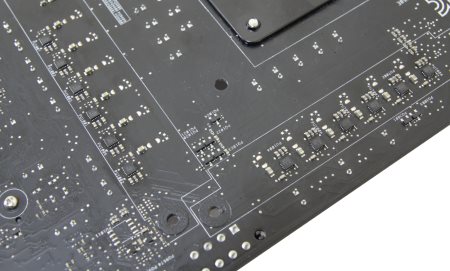

Драйверы распаяны с обратной стороны по одному на каждую фазу.

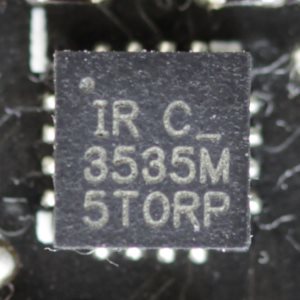

Это микросхемы International Rectifier IR3535.
реклама
В качестве основного ШИМ-контроллера можно обнаружить два чипа с маркировкой Digi+ VRM EPU ASP1405I.

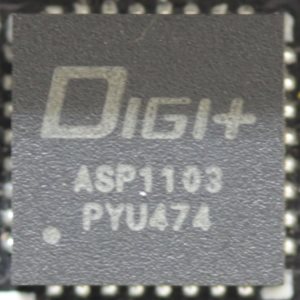

Питание памяти выполнено по двухфазной схеме. В качестве ШИМ-контроллера используется микросхема с маркировкой Digi+ ASP1103.

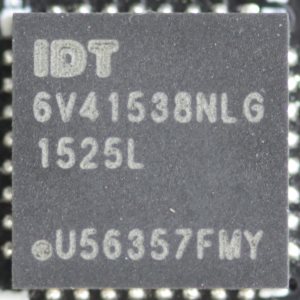

Правее от верхнего PCI-e x16 находится контроллер тактовой частоты IDT 6v41538NLG, который является частью технологии ASUS Pro Clock.
Вся подсистема питания называется Extreme Engine Digi+. В ее состав входят не только транзисторные сборки типа OptiMOS, но и японские металлические конденсаторы, а также катушки индуктивности типа MicroFine.
