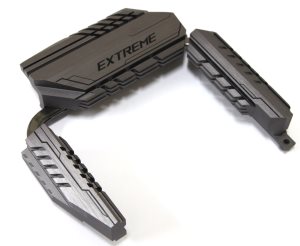

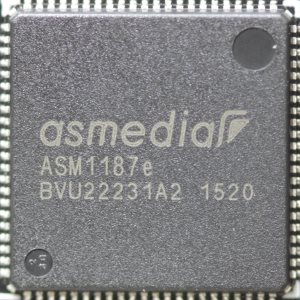

Сверху элементы подсистемы питания накрыты двумя радиаторами, которые соединены тепловой трубкой между собой и с еще одним, размещенным по самому центру платы и отводящим тепло от микросхемы ASMedia ASM1187e.
Данный чип является свитчем линий PCI-e Gen2 и из одной линии обеспечивает сразу семь. Размеры радиаторов немного отличаются, но, видимо, не потому, что на верхний приходится шесть транзисторных сборок, а на боковой – семь. Скорее всего, дело в оптимальной компоновке.

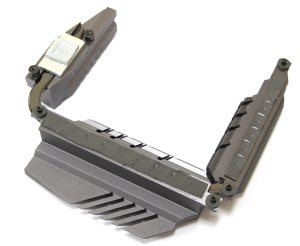

Все три изготовлены из алюминиевого сплава и окрашены в серый металлический цвет, имитирующий титановый сплав. Оребрение не очень развитое, но и греются они не так ощутимо. Площадь отвода тепла увеличивается за счет шероховатой поверхности. У основания этих радиаторов проделан желобок, через который проходит медная никелированная тепловая трубка.
реклама

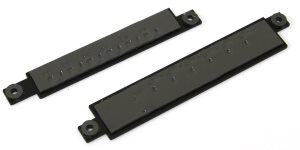

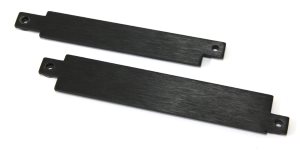

В качестве термоинтерфейса применена серая терморезинка толщиной около 1 мм. Крепятся радиаторы с обратной стороны при помощи шести винтов жестко. Для этого предусмотрены две специальные пластины, через отверстия в которых и проходят четыре из них.
Они также изготовлены из алюминиевого сплава, но окрашены в черный цвет. Помимо того, что они распределяют нагрузку крепежа, присутствует элемент теплоотвода, поскольку терморезинка соприкасается непосредственно с печатной платой, а драйверы в ней просто утопают, что заметно по отпечатку на поверхности.
Еще один радиатор расположен на наборе системной логики Intel Z170.

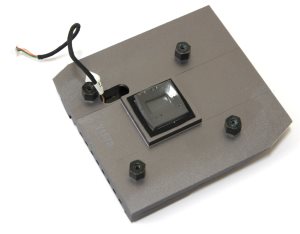

Он средний по размерам и также изготовлен из алюминиевого сплава. В нем проделано отверстие, которое спереди закрыто декоративной пластиной с прозрачным логотипом ROG. Внутри спрятана группа светодиодов, которая подсвечивает эту эмблему различными цветами и с разными эффектами. Однако для этого необходимо установить специальную утилиту Lighting Control.
Ребра на данном радиаторе практически отсутствуют, а цвет его совпадает с верхними. Выделяется лишь декоративная пластинка с логотипом, поскольку она темнее и обрамлена красными линиями. Крепление осуществляется с обратной стороны при помощи четырех винтов, которые вкручиваются в стальные втулки. В качестве термоинтерфейса здесь также используется терморезинка темно-серого цвета.

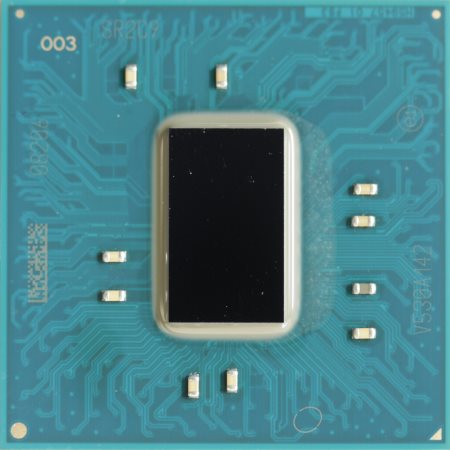

Под радиатором находится чипсет Intel Z170.
реклама

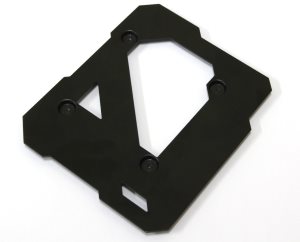

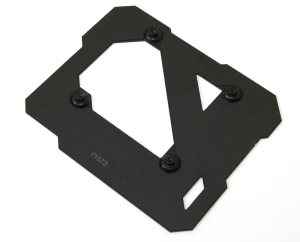

Для обеспечения его дополнительной безопасности он приклеен по углам особо прочным составом. А с обратной стороны крепится специальная стальная рамка, которая полностью исключает любой изгиб платы в области чипсета. Это особенно актуально на открытых стендах, где в качестве подложки используют мягкий неопрен.
Рамка изготовлена из стали, окрашена в черный цвет и жестко крепится к печатной плате при помощи четырех винтов.
Функциональные особенности чипсета мы уже изучили вдоль и поперек по обзорам других материнских плат. В частности известно о наличии у него 20-ти линий PCI-e Gen3. Также он обеспечивает поддержку до шести устройств SATA 6 Гбит/с.

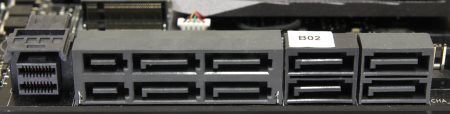

Здесь мы видим, что вбок выведено восемь портов этого стандарта, причем четыре из них объединены в два SATA Express, а также еще один порт U.2. Пока этот стандарт как-то не прижился, а большую популярность обрел другой интерфейс – M.2. Сейчас уже активно появляются новые накопители с таким разъемом и поддержкой нового протокола NVMe.
Два дополнительных порта SATA SATA 6 Гбит/с реализованы при помощи отдельного контроллера ASMedia ASM1061, который распаян рядом.

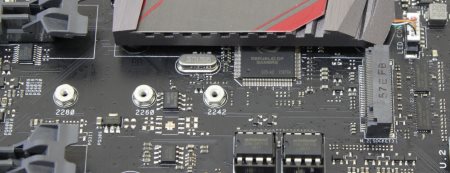

Неподалеку распаян разъем M.2, который обеспечивает поддержку соответствующих накопителей как по интерфейсу SATA, так и по PCI-e.
Конечно же, здесь поддерживается самая последняя его модификация, а именно M.2 PCI-e x4 Gen3, которая обеспечивает теоретическую пропускную 32 Гбит/с.

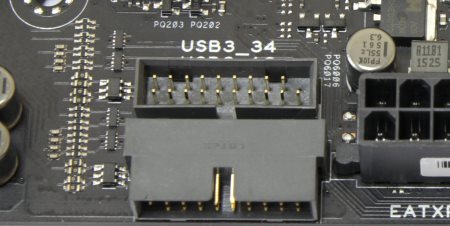

Еще чипсетом предусмотрена поддержка до десяти портов USB 3.0. Четыре из них расположены на задней панели и четыре в виде двух колодок распаяны на плате. Обе находятся недалеко от коннектора питания ATX 24-pin.
реклама

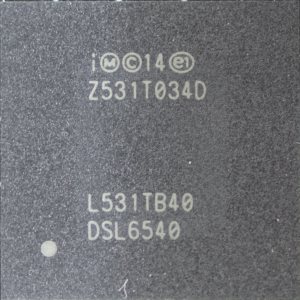

Есть поддержка и более современного стандарта – USB 3.1. Четыре таких порта расположены на задней панели. Три из них USB 3.1 Type-A, а еще один USB 3.1 Type-C. Два из них реализованы при помощи дополнительного контроллера ASMedia ASM1142, а еще два при помощи Intel DSL6540.

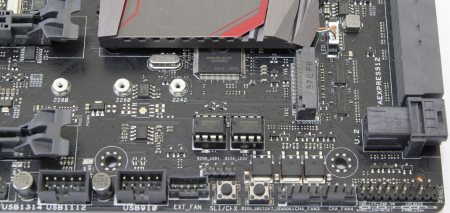

Последний чип также обеспечивает поддержку интерфейса Thunderbolt 3. В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.

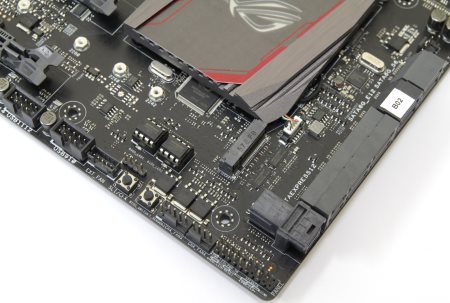

Там же можно обнаружить два четырехконтактных коннектора для подключения вентиляторов. Всего таких разъемов на плате шесть плюс еще один для подключения помпы СВО замкнутого типа. Рядом с тремя из них находятся разъемы для термопар. Левее расположены две кнопки: SLI/CFX и BIOS Select.
С помощью первой переключаются режимы работы нескольких видеоадаптеров: 2-Way, 3-Way, 4-Way. В каждом случае рядом со слотами загораются светодиоды, чтобы было понятно в какие слоты устанавливать карты. Другая кнопка позволяет выбирать BIOS, который будет загружаться. Здесь две совершенно независимые микросхемы, а светодиоды показывают, которая из них активна. Это очень удобно поскольку в один чип можно зашить обычный BIOS, а во второй модифицированный для разгона процессоров без буквы «K».
По соседству расположен пятиконтактный коннектор для подключения специальной дочерней платы Fan Extention, которая поставляется в комплекте к данной плате. Далее по нижнему краю расположены две колодки четырех портов USB 2.0 и специальный разъем ROG Extension, для подключения устройства ASUS OC Panel. Последний включает в себя еще одну колодку USB 2.0.
Устройство ASUS OC Panel тоже поставляется в комплекте к данной плате. Мы уже могли видеть его на материнской плате ASUS Rampage V Extreme. Там поставлялось устройство первой ревизии, а вторая появилась только на ASUS Maximus VIII Extreme. Оба без проблем работают с данной платой.

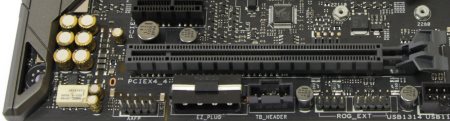

Левее по нижнему краю можно найти разъем для обеспечения интерфейса Thunderbolt, колодку для подключения разъемов передней аудиопанели и разъем Molex для подачи дополнительного питания на шину PCI-e при установке нескольких видеокарт.

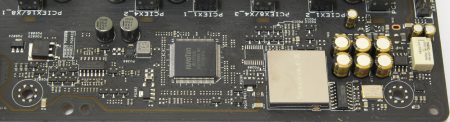

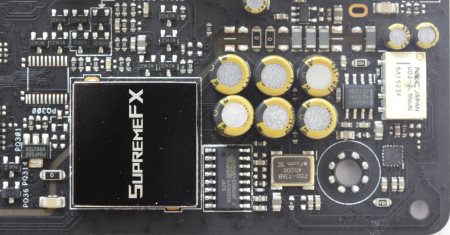

Всю левую часть занимает звуковой кодек. Он называется Supreme FX 2015. Основная микросхема закрыта декоративной крышкой, но мы знаем, что здесь скрывается Realtek ALC1150.
По новомодной традиции звуковая часть отделена от остальной платы линией толщиной в 1 мм без слоев металлизации. Поскольку она получается полупрозрачной, то производители плат зачастую распаивают с обратной стороны светодиоды, чтобы выделить эту границу. Здесь мы видим описанную выше картину. К этому стоит прибавить разделение аудиоканалов на разные слои.
Что касается остальных компонентов звуковой подсистемы, то они уже были описаны практически в самом начале этой статьи.
