Обзор и тестирование материнской платы ASUS Maximus VIII Extreme (страница 4)

На плате расположено шесть слотов расширения: два PCI-e x1 и четыре PCI-e x16.

Первые с правого края не ограничены, а это значит, что можно устанавливать платы длиннее. Теперь даже эти разъемы получают линии PCI-e третьего поколения от чипсета Intel Z170. Верхние и три слота PCI-e x16 получают их непосредственно от процессора и делят 16 линий в конфигурациях: x16+x0+x0; x8+x0+x8; x8+x4+x4. Нижний слот PCI-e x16 аппаратно ограничен до x4 Gen3, поскольку обеспечивается чипсетом.

Из мультиграфических технологий поддерживаются как SLI, так и CrossFire. Лично мне не нравится такое расположение слотов, поскольку при установке видеокарты в верхний слот появляется несовместимость с крупными кулерами. Приходится устанавливать одиночную видеокарту в третий слот PCI-e x16, и она работает в режиме x8.

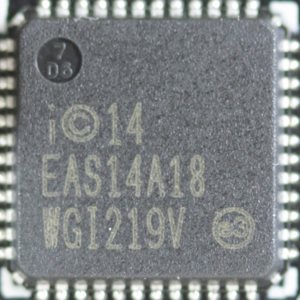

Под разъемами задней панели распаяна микросхема гигабитного сетевого контроллера Intel I219V.

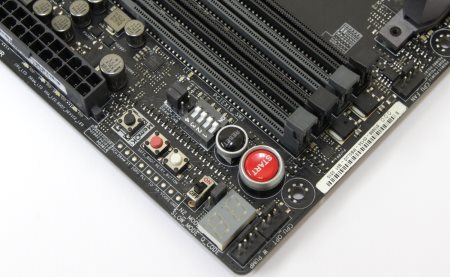

В правом верхнем углу можно обнаружить целый блок управления платой. Здесь находится много джамперов и разных кнопок, а также сдвоенный семисегментный индикатор POST-кодов загрузки и инициализации.

Среди кнопок здесь расположились: Power, Reset, Retry, SafeBoot, MemOK! Судя по названиям легко понять, за что отвечает каждая из них. Что касается переключателей, то их два. Один из них на четыре секции и позволяет управлять слотами PCI-e x16. Другой включает режим Slow Mode, который полезен при экстремальном разгоне. Кроме этого здесь можно обнаружить джампер LN2 Mode.

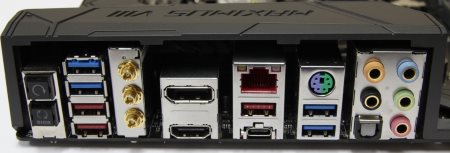

На задней панели расположились следующие интерфейсы.

• Три разъема USB 3.1 Type-A;
• Один разъем USB 3.1 Type-С;
• Четыре разъема USB 3.0;
• Один видеовыход HDMI;
• Один видеовыход Display Port;
• Один разъем PS/2 для подключения мышки или клавиатуры;
• Один гигабитный сетевой разъем RJ-45;
• Пять аудиоразъемов типа minijack;
• Один оптический разъем S/PDIF Out;
• Кнопка ClrCMOS;
• Кнопка BIOS Flashback;
• Три вывода антенн беспроводного модуля.

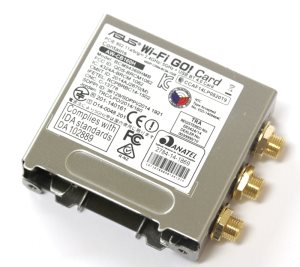

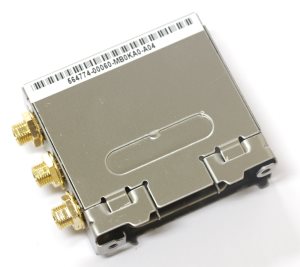

Беспроводной модуль уже знаком нам по материнской плате ASUS Z170 Premium. Он поддерживает самые последние стандарты беспроводной связи, а также обеспечивает высокую скорость передачи данных благодаря одновременной работе в двух диапазонах: 2,4 ГГц + 5 ГГц.

Кроме этого поддерживается стандарт беспроводной связи Bluetooth 4.0. Беспроводной модуль устанавливается в интерфейс mini PCI-e и крепится с обратной стороны двумя винтами.

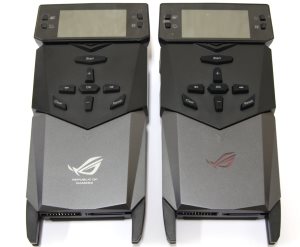

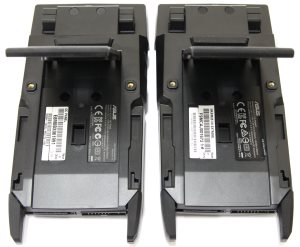

В самом начале статьи я уже упоминал, что в комплекте с материнской платой поставляется устройство OC Panel II. Конечно, отличия с первой версией есть, но я бы не назвал их очень существенными.

Здесь также для подключения к плате используется специальный кабель, а дополнительное питание подается через такой же разъем как на SATA накопителе.

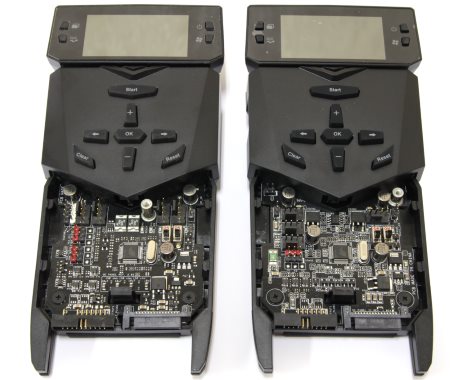

Внутри они сконфигурированы немного иначе, но основным отличием новой версии является наличие подсвечивающегося логотипа на крышке. Еще к старой ревизии можно было подключить две видеокарты для мониторинга, а теперь только одну, но это не такая большая проблема, поскольку соединительных кабелей все равно нет в комплекте. Остальные все функции идентичны.

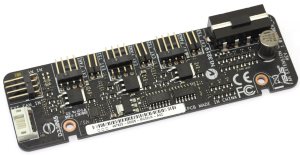

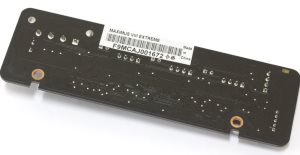

И еще в комплекте к данной материнской плате мы могли видеть уже знакомое нам устройство ASUS Fan Extension.

Оно позволяет существенно увеличить количество подключаемых вентиляторов. При этом всеми ими можно управлять и в том числе в BIOS. Эта функция работает благодаря подключению специального пятиконтактного кабеля. Однако питание подается через разъем Molex.

Технические характеристики ASUS Maximus VIII Extreme

Возможности BIOS

С новым поколением материнских плат ASUS графическая оболочка BIOS претерпела небольшие изменения. Что касается функциональных возможностей, то они не изменились. Работать по-прежнему комфортно и просто. Меню интуитивно понятно, разгон осуществляется очень легко, особенно учитывая наличие специальных предустановок.

Теперь в меню Favorites сразу автоматически попадают пункты, которые подвергались частому изменению. А в настройках таймингов памяти есть множество предустановок, размещенных согласно производителям микросхем, а также установленной конфигурации модулей памяти.
