Тестовый стенд
Тестирование видеокарты ASUS GeForce GTX 1060 Strix проходило в составе следующей конфигурации:
- Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
- Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера уровня шума;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
- Накопитель SSD: SanDisk X110 256 Гбайт;
- Блок питания: ETG Premium 1200W, 1200 Ватт;
- Корпус: Cooler Master HAF 922;
- Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).
Программное обеспечение
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: Nvidia WHQL ForceWare 368.81;
- Вспомогательные утилиты:
- GPU-Z v. 1.9.0;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.3.0 Beta 4;
- MSI Kombustor 3.5.2.1.
реклама
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентиляторов использовалась фирменная утилита MSI Afterburner v4.3.0 Beta 4.
Проверка стабильности работы ускорителей в процессе разгона производилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определяется на уровне 30.5 дБ, граница условного комфорта – 37 дБ. Температура воздуха в помещении составляла 27 градусов по Цельсию.
реклама
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Стандартные частоты и разгон
Модель ASUS GeForce GTX 1060 Strix функционирует на штатных частотах референса – 1506 МГц для графического процессора, которые динамически поднимаются до 1709 МГц и выше, видеопамять работает при 2000 МГц. Разработчиками представлена и версия «OC», а также выручает фирменная утилита ASUS Tweak II, имеющая в своем составе три базовых профиля. Каждый рассчитан на те или иные условия – низкий уровень шума, баланс или высокая производительность. Последний повышает частоту чипа до 1544 МГц.
В простое благодаря технологии «0dB Fan» вентиляторы останавливаются, температура графического процессора при интернет-серфинге составляет 40°C. С помощью выше описанной программы она отключается, тогда вертушки работают при 1400 об/мин, что очень тихо и незаметно даже со снятой крышкой корпуса, температура отпускается до 33°C.

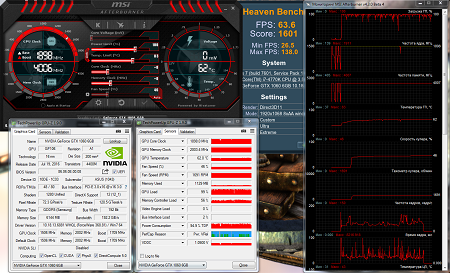

Посмотрим, как ведет себя видеокарта и система охлаждения DirectCU III в играх и бенчмарках. Здесь приятные результаты отмечаются буквально во всем: вентиляторы едва раскрутились до 1700 об/мин, не позволяя графическому процессору достигнуть температуры 63°C. Подсистема питания тоже чувствует себя очень комфортно – всего 75°C. Уровень шума очень низок, паразитных свистов от дросселей не отмечено.

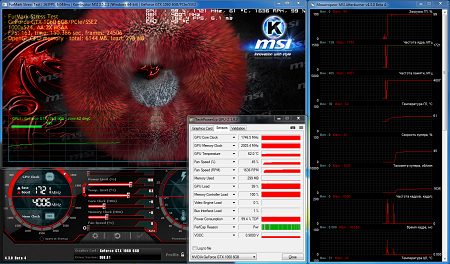

В MSI Kombustor ситуация аналогична. Новинке приходится только снизить частоту ядра и напряжение, чтобы удержать уровень энергопотребления в норме, однако, в повседневной жизни такую нагрузку вряд ли увидишь.

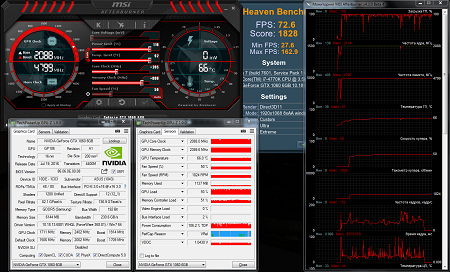

Беремся реализовать потенциал чипа GP106-400-A1, для которого покорение рубежа 2 ГГц не составляет труда. На практике так все и случается: видеокарту ASUS GeForce GTX 1060 Strix удается разогнать до 1711 МГц по ядру, Boost – 1914 МГц, память – 2402 МГц. В играх и тестах частота GPU динамически поднимается до 2114 МГц. Система охлаждения работала в автоматическом режиме – отличный результат.
Исследование потенциала системы охлаждения
реклама

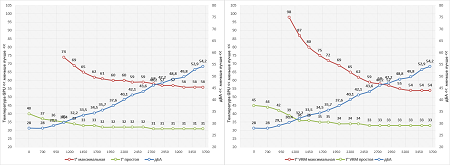

Далее приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентилятора системы охлаждения. Данная видеокарта лишена датчиков в области цепей питания, поэтому результаты силовой части были получены с помощью пирометра.
Придраться к температурному режиму новинке очень сложно: даже при 1000 об/мин она работала как многие другие модели в штатном режиме. Комфортно себя чувствует зона VRM под массивным радиатором с большим количеством тепловых трубок, а графический процессор и вовсе наслаждается прохладой .
Уровень потребляемого электричества
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
На выходе блока питания
Простой | Heaven BenchMark 4.0 | MSI Kombustor
Включите JavaScript, чтобы видеть графики
Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080; MSI Kombustor – 2xMSAA, 1920 x 1080.
Заключение
После знакомства с ASUS GeForce GTX 1060 Strix о ней сложилось лишь положительное впечатление. Это младшая модель в своей линейке, основанная на более энергоэффективном графическом процессоре GP106 и оснащенная оригинальной системой охлаждения DirectCU III. Перед нами холодное и тихое решение, так что придраться не к чему.
О быстродействии видеокарты GeForce GTX 1060 в играх рассказано в других материалах, однако если вы хотите большего, то утилита ASUS Tweak II поможет активировать небольшой разгон. Кроме того, выпущена и версия ASUS GeForce GTX 1060 Strix с заводским разгоном с литерой «ОС»; в ее случае частота ядра повышена с номинальных 1506 МГц до 1620 МГц.
Про систему охлаждения все сказано: она тихая, эффективная и производительная. Баланс найден, но если вы хотите экспериментов, то DirectCU III позволяет это сделать. Не забыта и подсистема питания, которая в нагрузке едва прогревается выше 75°C, что способствует достижению хорошего разгона в домашних условиях и продлению срока эксплуатации.
В итоге ASUS GeForce GTX 1060 Strix явный лидер и фаворит в сводных хрониках, посвященных GeForce GTX 1060. Высокая планка задана, посмотрим, чем смогут ответить оппоненты.
Выражаем благодарность:
- Компании Регард за предоставленную на тестирование видеокарту ASUS GeForce GTX 1060 Strix;
- А также лично donnerjack.
