Система охлаждения

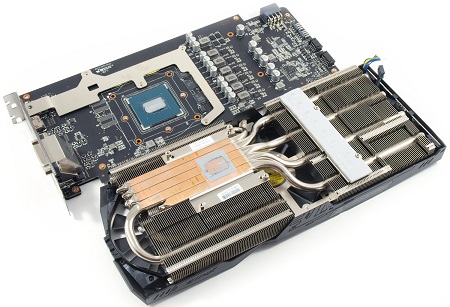

Массивная система охлаждения DirectCU III, устанавливаемая на топовые модели, нашла свой приют и на видеокарте ASUS GeForce GTX 1060 Strix. Разработчики решили таким образом упростить себе задачу по разработке нового охладителя, а за одно и превратить рассматриваемую модель в настоящий лед.

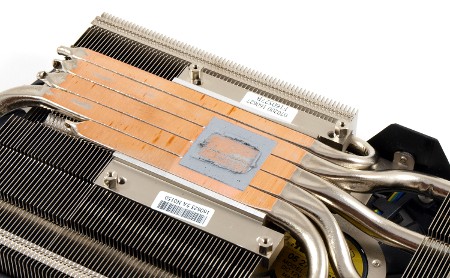

Само название DirectCU III с помощью легкой игры слов переводится как «прямой медный контакт», который мы и отмечаем. По отпечатку графического процессора и термопасты, мы можем заметить, что сам контакт происходит с двумя центральными тепловыми трубками, а боковые работают вполсилы.
реклама
Данный факт нашел отражение в обсуждении подобного метода. Оставляя дискуссии в стороне и забегая вперед, скажем, что температурный режим на ASUS GeForce GTX 1060 Strix оказался поистине впечатляющим в плане низких значений.

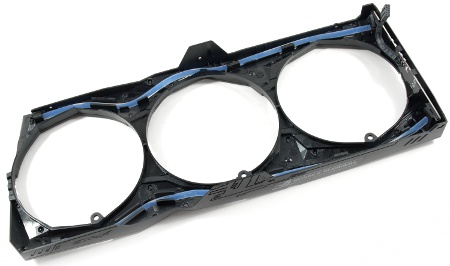

Под кожухом прячется полоса светоотражающего материала, который, подсвечиваемый платой в головной части, равномерно распределяет его по периметру. Выглядит все аккуратно и красиво.
Массивный кулер представляет двухсекционный радиатор, набранный множеством алюминиевых никелированных пластин. Они пронизаны пятью тепловыми трубками по схеме «6+8+8+8+8», все соединения ювелирно пропаяны.

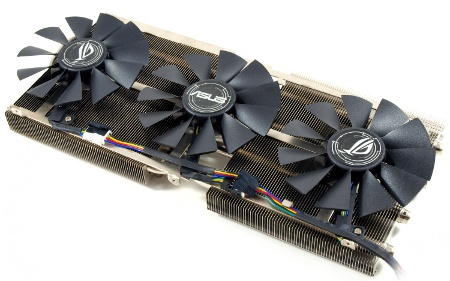

За активную часть отвечают три вентилятора типоразмера 90 мм, диаметр крыльчатки скромнее и составляет около 85 мм. Они представлены компанией Everflow, модели T129215SU, характеристики 12 В и 0.50 Ампер, и способны работать в диапазоне 0 – 3600 об/мин.
реклама

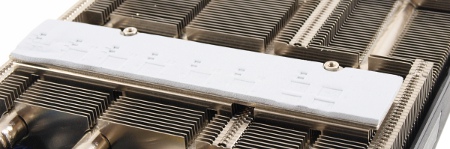

За отвод тепла от зоны VRM отвечает контактная площадка во второй секции радиатора. В качестве термоинтерфейса использована серая термопрокладка. Соединения сведено ближе к центру, что более грамотно распределяет силу прижима.

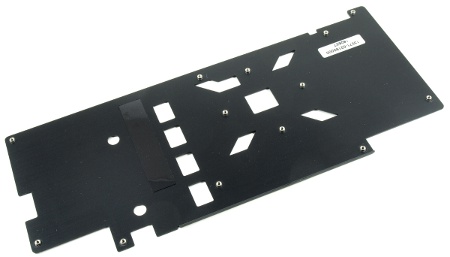

Последний элемент в разделе системы охлаждения занимает место бэкплейт. Он не участвует в охлаждении, а играет роль ребра жесткости и декоративную часть.
Печатная плата

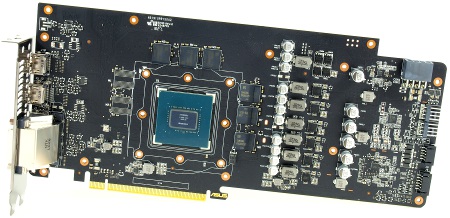

Инженеры ASUS не стали утруждаться, а лишь взяли готовые наработки от модели GeForce GTX 1070 Strix, убрали по требованию самой компании NVIDIA разъемы SLI, пару микросхем памяти и получили нашу героиню. В итоге получилась ни в чем не уступающая своим старшим собратьям печатная плата.
Она построена с использованием высококачественной элементной базой, которая соответствует фирменной концепции Super Alloy Power II.

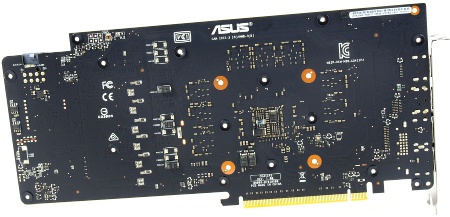

На тыльной стороне размещены два 4-контактных разъема для подключения корпусных вентиляторов, получившая название «ASUS FanConnect». Задумка интересна тем, что позволяет видеокарте самой управлять вертушками на передней панели корпуса в зависимости от температуры графического процессора: чем горячее, тем выше скорость вращения. Очередное «ноу-хау» имеет право на жизнь.

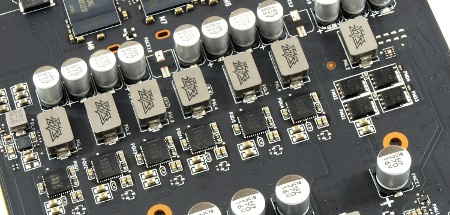

Подсистема питания выполнена по формуле «6+1», где шесть фаз отводится на графический процессор и одна – на видеопамять. Подобной организации VRM позавидуют и топовые видеокарты, а не только модели с скромным уровнем TDP равным 120 ватт. В качестве ШИМ-контроллера используется микросхема uP9511P производства uPI Semiconductor.

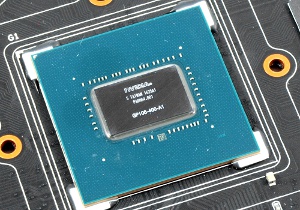

Сердцем героя обзора стал GPU GP106, произведенный по 16 нм техпроцессу на 25 неделе 2016 года. Он включает 1280 шейдеров, 48 блока растеризации и 80 текстурных блоков.

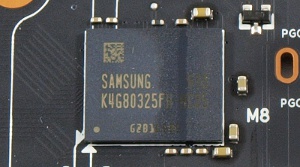

Видеокарта оснащается шестью гигабайтами видеопамяти, которые набраны шестью микросхемами производства Samsung, модель K4G80325FH-HC25.
реклама
Их тактовая частота составляет 2000 МГц (эффективная частота – 8000 МГц).
