Установка
Процесс установки подобной СВО уже демонстрировался материале, посвященном Cryorig A40 Ultimate. Он очень прост и, вдобавок, подробно (с картинками) описан в комплектной инструкции – так что проблем не должно возникнуть даже у неопытных пользователей.
Давайте вкратце рассмотрим основные этапы на примере платформы LGA1155. Отмечу, что для LGA1150 и LGA1156 процесс совершенно идентичен, а при установке на разъем LGA2011 не требуется упорная крестовина. Для систем с процессорами AMD применятся другой крепежный набор, также в этом случае нужно демонтировать стандартную пластиковую рамку «сокета» – в остальном порядок действий тот же.

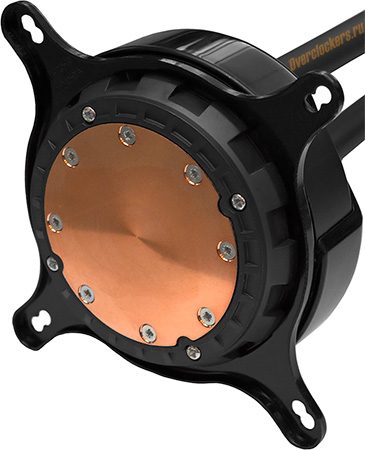

Первое, что необходимо сделать – надеть на водоблок крепежную рамку с отверстиями под винты. Сделать это очень легко – достаточно приложить ее к основанию и повернуть до щелчка, зубчики при этом войдут в пазы.
реклама

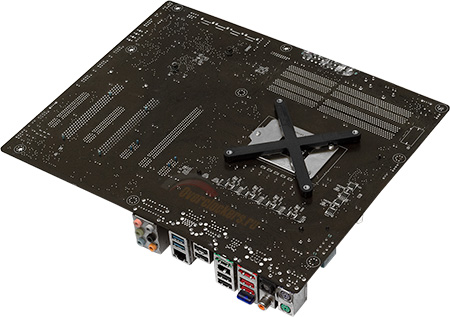

Далее необходимо разместить упорную крестовину на обратной стороне материнской платы. Здесь никаких тонкостей с нет, так как «бэкплейт» используется только для платформ с одинаковым расстоянием между винтами.

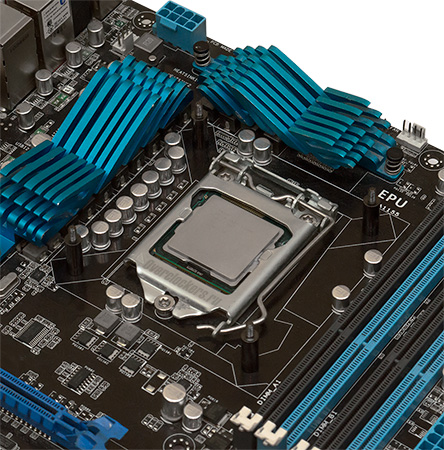

С лицевой стороны крестовина фиксируется с помощью особых двухсторонних винтов.

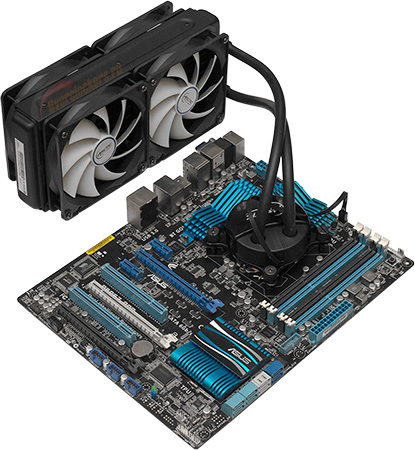

Далее все просто – наносится термопаста, водоблок помещается на процессор так, чтобы винты попали в проушины на крепежной рамке, и фиксируется гайками.
Что касается совместимости, Liquid Freezer практически не отличаются в этом плане от привычных необслуживаемых систем с односекционными и двухсекционными радиаторами.
реклама
Большая толщина «рассеивателя» с двумя вентиляторами может стать помехой только в компактных корпусах, но пользователи, собирающие такие системы, как правило, опытны, производят предварительные замеры и понимают, с каким трудностями могут столкнуться.

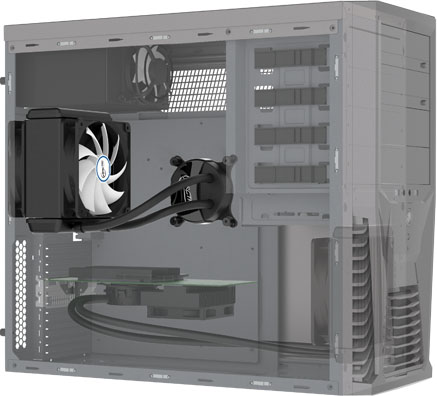

В обычных корпусах «башенного» типа система с односекционным радиатором чаще всего крепится на посадочное место «вытяжного» вентилятора в задней части.

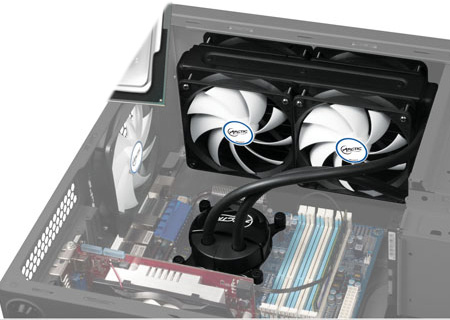

С двухсекционным радиатором ситуация сложнее. Производитель приводит, как основной, такой вариант установки на верхнюю стенку:
Очевидно, что для этого подойдет далеко не каждый корпус. И даже в специализированном «кейсе» радиатор может упереться, например, в высокие «гребни» на модулях оперативной памяти.
В общем, здесь все зависит от пользователя – необходимо заранее продумать способ крепления и провести замеры. Для этого в данном материале приводятся все необходимые данные. В дополнение отмечу, что, хотя длина шлангов составляет 320 мм, нужно оставить небольшой запас на перегибы и наложения трубок – таким образом, расстояние «по прямой» между фитингами на водоблоке и радиаторе не должно превышать 250-260 мм.
Краткие технические характеристики
Наименование |
Liquid Freezer 120 |
Liquid Freezer 240 |
Тип радиатора |
|
|
Материал рассеивающей части радиатора |
|
|
Внешние габариты радиатора, мм |
|
|
Площадь рассеивания, мм2 (приблизительная оценка) |
|
|
Максимальное количество / типоразмер вентиляторов |
|
|
Вентиляторов в комплекте, шт. |
|
|
Маркировка вентиляторов |
|
|
Диапазон скоростей вращения, об/мин |
|
|
Масса системы без вентиляторов, г |
|
|
Материал основания водоблока |
|
|
Тип водоблока |
|
|
Помпа |
|
|
Высота подъема жидкости, мм H2O |
|
|
Максимальная производительность, л/ч |
|
|
Максимальное энергопотребление помпы, Вт |
|
|
Совместимость с процессорными разъемами |
AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ |
AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+. |
