Теперь взглянем на радиаторы.

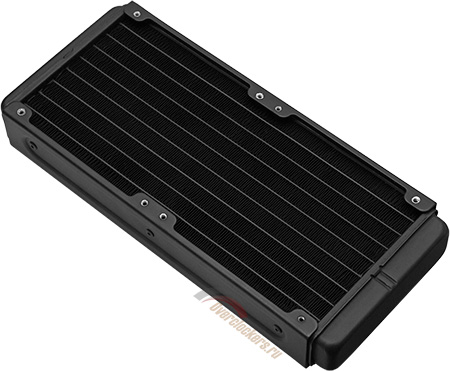

Рассеивающая часть в обоих случаях выполнена из алюминия, крепежная рамка – стальная. Внешние габариты двухсекционного радиатора – 272 х 120 х 38 мм. Толщина рассеивающей части – ~25 мм. В конструкции используются восемь «плоских» каналов с впаянной между ними лентой (девять рядов).
Полезную площадь рассеивающей части можно определить приблизительно как 9 000-10 000 см2 (в ходе расчетов было получено значение 9 530, но точность здесь очень и очень невысока).
Внешние габариты односекционного радиатора – 120 х 150 х 49 мм. Толщина рассеивающей части – ~38 мм. В его случае количество каналов увеличено до 12.
реклама
Большая толщина позволяет получить немалую площадь рассеивания. Приблизительная оценка дает результат ~7 000 см2. Таким образом этот односекционный радиатор по площади уступает двухсекционному менее чем в полтора раза.

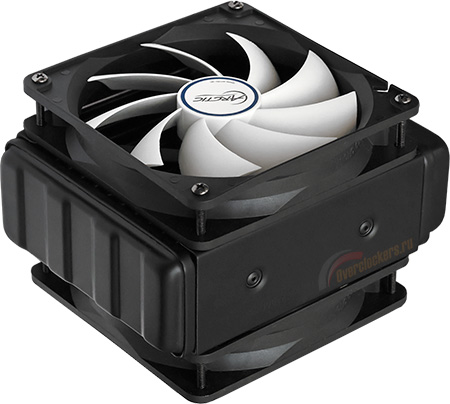

После установки вентиляторов общая толщина конструкции значительно увеличивается. Особенно массивным получается радиатор Liquid Freezer 120: 103 мм с учетом выступающих головок винтов. Это уже почти «кубик».

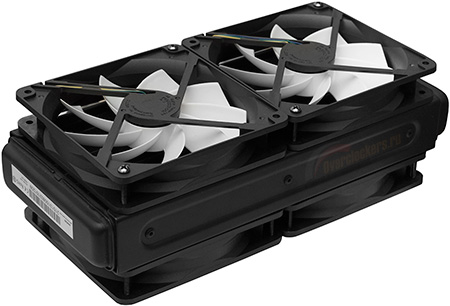

«Бутерброд» Liquid Freezer 240 смотрится более привычно, но и его толщина достигает 92 мм.

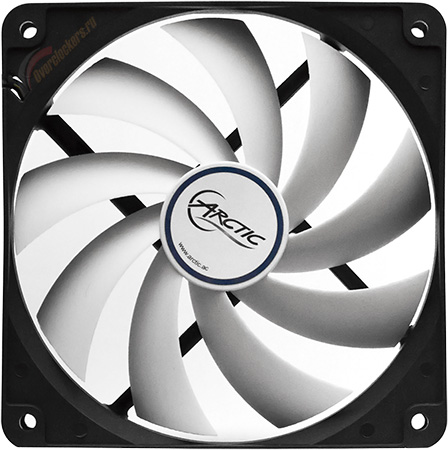

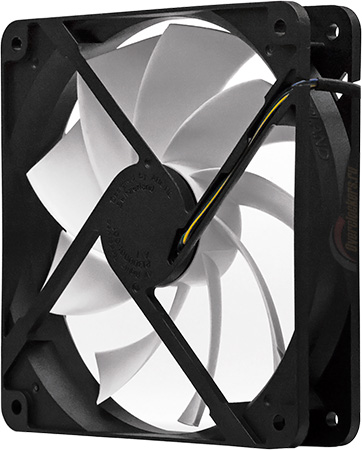

Что касается вертушек, это хорошо знакомые нашим читателям Arctic Cooling F12 в варианте с PWM-регулировкой. Недорогие вентиляторы выделяются на фоне одноклассников надежным гидродинамическим подшипником (ресурс, к сожалению, не указывается).
реклама
Диапазон скоростей вращения, заявленный производителем – 500-1350 об/мин. На максимальных оборотах вентилятор обеспечивает поток (расход) на уровне 74 CFM (кубических футов в минуту).
В ходе наших предыдущих тестирований было выяснено, что F12 – это типичный вентилятор с «легкой» крыльчаткой. Он не отличается высоким статическим давлением, но работает негромко при хорошем показателе расхода (без сопротивления). По сути, такие вертушки не слишком хорошо подходят для использования на «плотных» радиаторах, но здесь ставка сделана на работу в паре – посмотрим, как система покажет себя на практике.
Версия вентилятора, которым комплектуются системы охлаждения, снабжается очень длинным (550 мм) шнуром питания с дополнительной оплеткой.

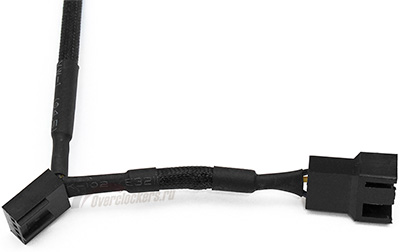

Самая интересная фишка этой модели – двойной разъем питания.
Он позволяет организовать параллельное подключения нескольких вентиляторов к одному коннектору на плате с сохранением возможности PWM-регулировки (это очень актуально для СВО, снабжаемой четырьмя вентиляторами, которыми нужно как-то управлять).
Изящное решение, не требующее применения специальных переходников. Производитель даже получил патент на использование такого разъема (тип подключения официально называется PST, что расшифровывается как PWM Sharing Technology).
