Обзор материнской платы ASUS Z170-A: золотая середина? (страница 4)

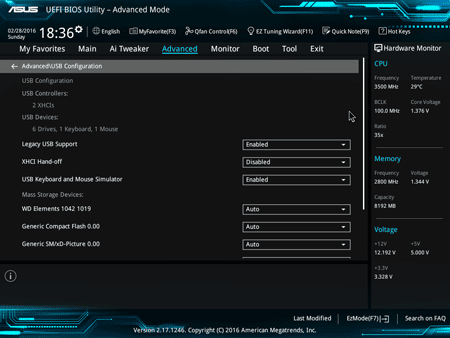

USB Configuration.

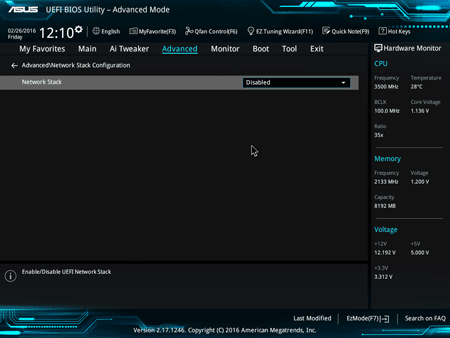

Network Stack Configuration.

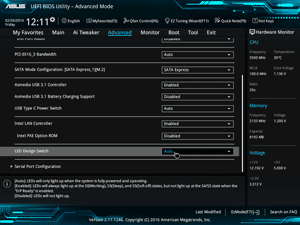

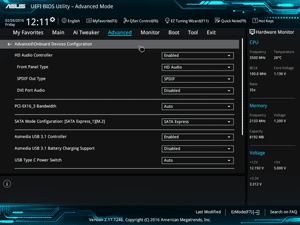

Onboard Devices Configuration.

APM Configuration.

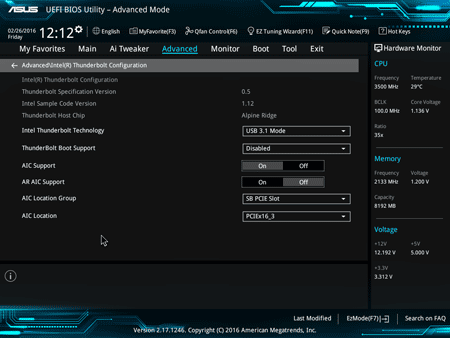

Intel Thunderbolt Configuration.

Закладка Ai Tweaker была припасена на десерт. Для оверклокера она представляет наибольший интерес, на ней остановимся подробнее.

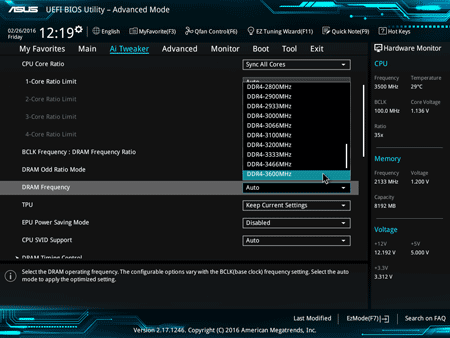

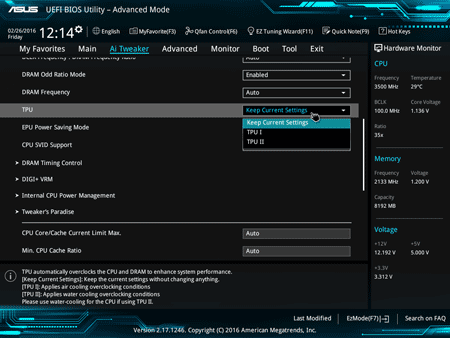

В разделе Ai Tweaker сосредоточены все опции разгона процессора и оперативной памяти. Нам интересен режим Manual. В нем можно оперировать частотой шины BCLK, частотой памяти и множителем процессора, который можно задать либо для всех ядер одинаковым, либо разным. Но здесь стоит учесть, что для каждого следующего ядра можно выставить значение либо равным предыдущему, либо ниже. Это относится к функционированию Turbo Boost, работа происходит следующим образом: если загружено одно ядро, частота максимальная, два ядра – на ступень ниже, три ядра – еще на ступень ниже, и загрузка всех ядер приводит к снижению их частоты до минимального выставленного значения.

Стоит обратить внимание на опцию CPU SVID Support. Ее нельзя отключать, если вы хотите следить программными методами за некоторыми параметрами процессора: VID, потребляемая им мощность и др.

Настройка Min CPU Cache Ratio и Max CPU Cache Ratio позволяет задавать множитель частоты кэша процессора. Учтите, что при разгоне CPU по шине, CPU Cache Ratio нужно снижать, поскольку множитель привязан к частоте BCLK. В режиме Auto он функционирует на максимальной частоте Turbo Boost при нагрузке, снижаясь в простое до номинальной частоты CPU.

В разделе DRAM Timing Control выставляются тайминги оперативной памяти. Нам интересны первые четыре. Здесь стоит учесть, что настройка DRAM RAS# to CAS# Delay также выставляет тайминг RAS# Precharge (третья цифра по счету) в такое же значение. Отдельно его изменять нельзя, он скрыт от глаз пользователя.

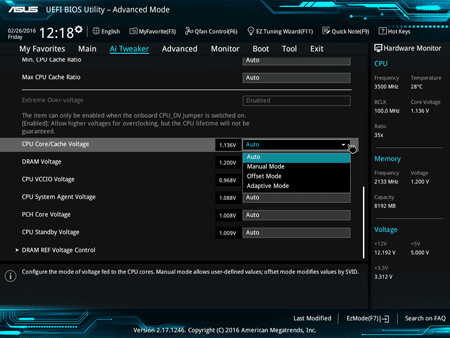

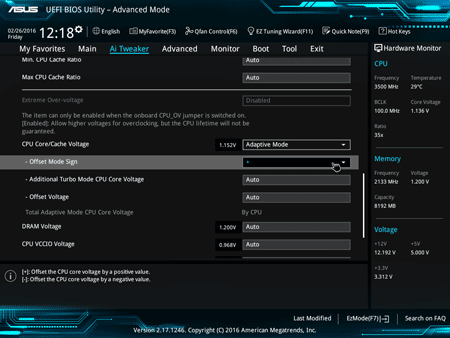

Раздел DIGI+ VRM управляет подсистемой питания процессора. Наибольший интерес представляет опция Load-Line Calibration (LLC), которая позволяет снижать просадку (Vdroop) напряжения Vcore при загрузке CPU. Всего семь уровней. В режиме Auto всегда выставляется Level 1. Если вы используете режим напряжения на процессоре Manual, следует установить Level 6 – на этом уровне просадка отсутствует. Level 7 повышает напряжение при загрузке CPU, более низкие уровни – снижают. Если используется режим управления напряжением процессора Offset, стоит установить Level 4.

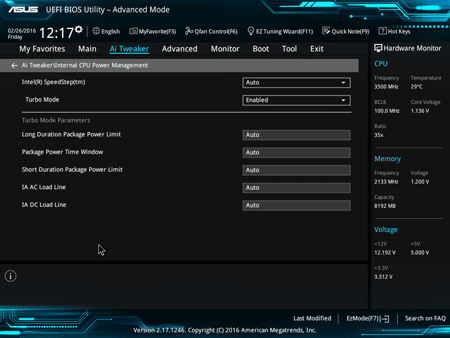

Internal CPU Power Management управляет режимом Turbo Mode. Здесь можно задать предел по мощности CPU, и время, в котором он будет находиться в перегруженном состоянии.

Tweakers Paradise.

В таблице ниже перечислены основные настройки BIOS.
