Функциональность
В плане функционала ASUS Z170-A хороша, совсем не скажешь, что плата позиционируется в средней ценовой нише. Впрочем, учитывая ее стоимость сегодня в районе 11 500 рублей, что, скажем так, совсем не дешево, подобного от продукта и ожидаешь. В целом, все что нужно для нормального функционирования на плате имеется, поддержка современных комплектующих и беспроблемный разгон – все это в плате есть.

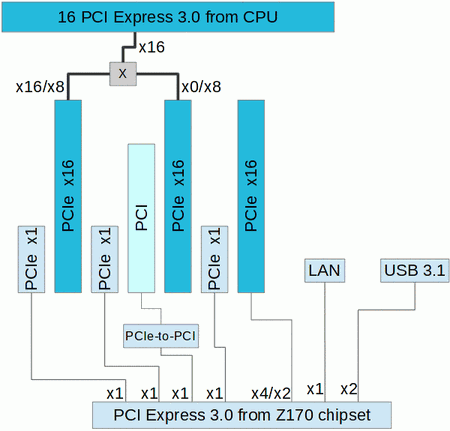

На схеме отображен общий план узлов ASUS Z170-A.
реклама
ASUS Z170-A поддерживает только процессоры Skylake-S с разъемом LGA 1151. Охладители CPU совместимы любые, которые поддерживают LGA 1155, то есть при переходе на Intel Z170 платформу смены кулера не требуется, если вы до этого “сидели” на Sandy Bridge или Ivi Bridge.
Вокруг процессорного гнезда много свободного пространства, электронные компоненты не выступают, а радиаторы Mosfet смещены на значительное расстояние от сокета. При установке габаритного кулера возникнуть проблем с совместимостью не должно.

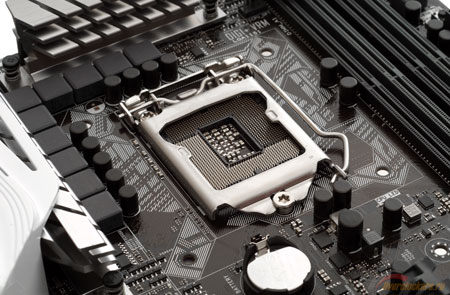

С правой нижней стороны сокета находится индикатор CPU_LED, он сигнализирует об успешной инициализации CPU.
Для питания процессора предусмотрен стандартный 8-контактный разъем ATX12V.

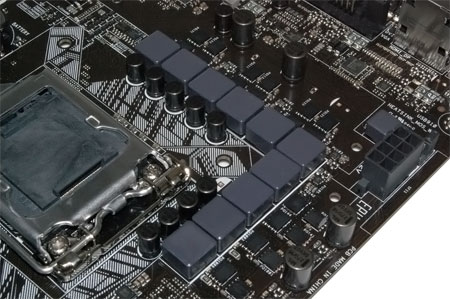

Питание CPU построено по десятиканальной схеме с использованием пяти драйверов, каждым драйвером управляется два канала.
реклама
Управляется преобразователь питания ШИМ-контроллером DIGI+ ASP1400B.
Рядом с разъемом ATX12V находится перемычка OverVoltage, при перестановке которой в BIOS появляется возможность увеличить напряжение Vcore выше максимального значения, с 1.72 до 1.9 В. Это будет полезно для бенчеров, при использовании жидкого азота.

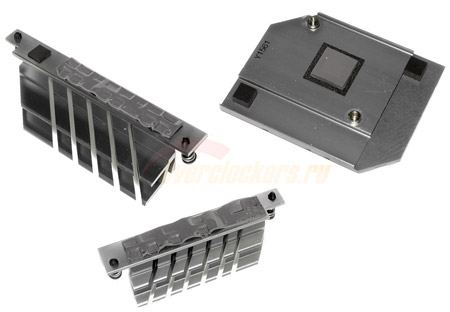

В качестве охлаждения Mosfet используются два достаточно высоких отдельных алюминиевых радиатора с хорошей ребристой структурой. На транзисторы они устанавливаются через теплопроводную резинку, а на плате закрепляются посредством пластиковых “гвоздей” на пружинах.
Чипсет охлаждается отдельным радиатором. Радиатор на нем закреплен при помощи двух винтов с обратной стороны платы, а в качестве термоинтерфейса выступает довольно жесткая резиновая термопрокладка. В работе чипсет греется не сильно, его температура не превышает 42 градусов по Цельсию по мониторингу материнской платы.
Если CPU подвергается сильному разгону, то я бы посоветовал снять пластиковый кожух, которым закрываются тыловые внешние порты. Благо такая возможность имеется: он прикручен с обратной стороны тремя винтами. Иначе тепло с левого радиатора будет сниматься менее эффективно, а он, кстати, греется сильнее всего.
При функционировании процессора Intel Core i5-6600K на стандартных Turbo Boost частотах 3900 МГц и при напряжении Vcore = 1.136 В, их нагрев минимален, в Linpack 11.3.2.008 не превышает 40 градусов по Цельсию. При сильном разгоне CPU – до 4900 МГц и Vcore = 1.5 В, нагрев увеличивается до ~70 градусов по Цельсию.

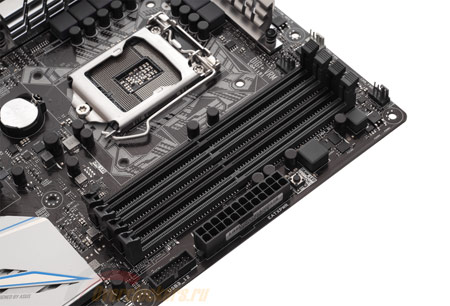

В ASUS Z170-A распаяны четыре слота DIMM для оперативной памяти DDR4, ее максимальный объем составляет 64 Гбайт (при использовании четырех планок по 16 Гбайт). Производителем заявлена максимальная возможная частота памяти 3400 МГц. Если устанавливаются только две планки памяти, их желательно устанавливать в слоты серого цвета.
Рядом со слотами DIMM расположена кнопка MemOK, а также светодиодный индикатор DRAM_LED. Последний информирует пользователя об успешной инициализации оперативной памяти, если он прошел цикл включился-выключился, передавая эстафету индикатору CPU_LED. Нажатием на кнопку MemOK можно сбросить в дефолт настройки оперативной памяти (частоту, тайминги и напряжение), если наблюдается ее переразгон и ПК не стартует, или имеются какие-то проблемы в связке CPU-RAM.
Здесь же, рядом со слотами памяти, расположен 24-контактный разъем питания платы.
ASUS Z170-A оборудована слотами PCI-Express x16 3.0 в количестве трех штук. Первый функционирует в режиме х16, второй в режиме х8, а самый нижний слот в режиме х4. Линии PCI-e для первых двух слотов обеспечиваются процессором по схеме х16 + х0 или х8 + х8 (SLI / CrossFireX), четыре линии для третьего PCI-e слота выделяются чипсетом, а видеокарта в нем функционировать не будет.

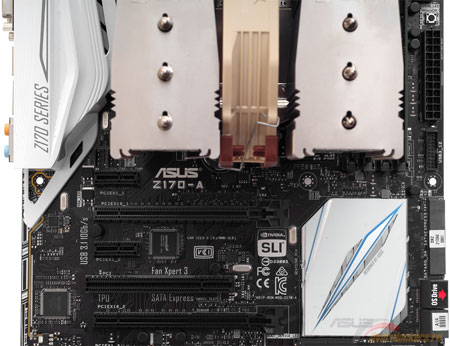

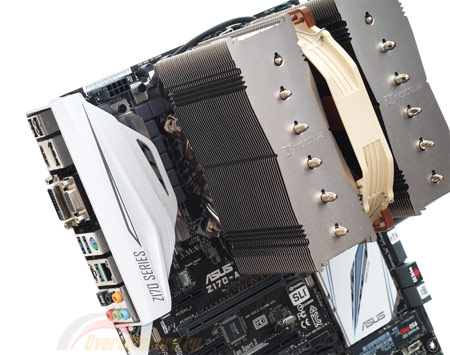

При установке габаритного процессорного охладителя Noctua NH-D15S расстояние до первого PCI-Express x16 3.0 слота оказалось довольно большое. Да и другие суперкулеры должны поместиться без проблем, не упираясь в видеокарту.
реклама
Все свободно, ничто нигде не мешается.
В дополнение на плате распаяны три слота PCI-Express x1 3.0, а также один слот PCI. Последний не часто встретишь в современных платах, но то что он здесь есть можно отметить как плюс – кому-то он точно пригодится.

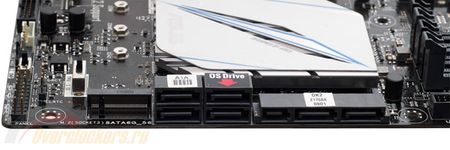

На ASUS Z170-A имеются шесть портов SATA 6 Гбит/с, которые обеспечиваются чипсетом. Два из них объединены с портом SATA Express.

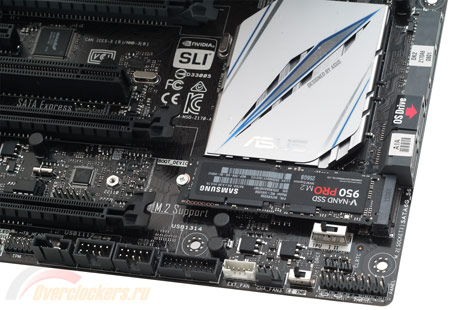

Недалеко расположен разъем M.2 для подключения современных твердотельных накопителей типоразмера 2242/2260/2280/22110. Стойка с винтом для его крепления поставляется в комплекте с платой. M.2 функционирует в режиме PCI-e x4 3.0, а его пропускная способность составляет 32 Гбит/с. Есть возможность собрать RAID 0, 1 из двух подобных SSD, если другой накопитель установить в слот PCE-Express x4 3.0 через переходник.
В разделе BIOS в закладке Onboard Devices Configuration есть опция SATA Mode Configuration, отвечающая за режим функционирования M.2 и SATA Express. Поскольку на оба выделяется четыре линии PCI-e, то придется выбирать что-то одно. Так, при подключении накопителя через M.2 в SATA Mode Configuration следует выбрать SATA Express, который при этом отключается. При задействовании SATA Express следует ставить эту опцию в M.2.
Помимо этого, если нужно отдать на M.2 все четыре линии PCI-e, опцию PCI-EX16_3 Bandwidth следует переключить из режима Auto в режим X4 Mode. По умолчанию (режим Auto) на M.2 выделяется две линии PCI-e, еще две идут на два порта SATA 6 Гбит/с (SATA6G_56, самые нижние). При переключении M.2 в режим x4 эти два порта SATA отключаются, и у нас остаются только четыре порта SATA 6 Гбит/с из шести. Если же вы хотите оставить их задействованными, опцию PCI-EX16_3 Bandwidth следует оставить в режиме Auto, но в этом случае на M.2 пойдет только две линии PCI-e 3.0, и он будет функционировать в режиме х2.
ASUS Z170-A может похвастать двумя портами USB 3.1. Оба интерфейса выведены на заднюю панель и предоставляют один разъем Type A и один Type C. Для реализации портов USB 3.1 применяется контроллер ASMedia ASM1142, для которого выделяется чипсетом две линии PCI-e 3.0.
Помимо двух портов USB 3.1 на плате реализовано посредством чипсета шесть портов USB 3.0 и шесть USB 2.0. По два USB 3.0 и USB 2.0 выведены на заднюю панель платы, остальные подключаются через внутренние разъемы (2 x 2 USB 3.0 и 2 x 2 USB 2.0).
Сеть реализуется посредством гигабитного сетевого контроллера Intel I219-V, который интегрирован в чипсет. Для его работы выделяется одна линия PCI-e.

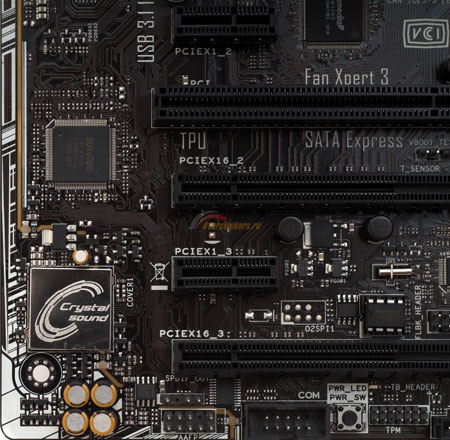

Звуковая подсистема Crystal Sound 2 реализована на базе кодека Realtek ALC892. В связке используются качественные японские конденсаторы, и все это дело отделено и изолировано на PCB, в том числе от помех.
Звук был испробован в связке с наушниками Beyerdynamic DT 990 PRO, и субъективно, качество звучания оставило очень приятные впечатления на отметку “очень хорошо”.
Правее распайки электроники для звука, под нижним PCI-Express слотом, на ASUS Z170-A можно видеть кнопку включения питания, с расположенным рядом индикатором активности. Она будет очень полезна, если плата используется без корпуса, на открытом стенде. К сожалению, кнопки перезагрузки нет.
В процессоры Skylake интегрировано довольно производительное графическое ядро Intel HD Graphics 530, для которого используется 1024 Мбайт памяти. На задней панели платы имеется вся палитра видеовыходов: DisplayPort 1.2 (4096 x 2160 @60/24 Гц), HDMI 1.4b (4096 x 2160 @24 Гц), DVI-D (1920 x 1080 @60 Гц) и dSub (1920 x 1080 @60 Гц). Для последнего используется преобразователь из цифрового сигнала в аналоговый.

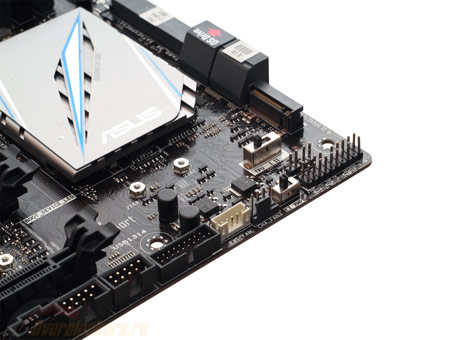

Возле разъема M.2 расположен тумблер TPU, при помощи которого можно осуществлять автоматический разгон процессора. В положении “I” разгон составляет 22%. В положении “II” разгон увеличивается до 25%. Частоты процессора и напряжении, которые выставляются в этом режиме, будут рассмотрены в следующем разделе.
Тоже самое можно сделать из BIOS, в закладке Ai Tweaker для этого есть соответствующий раздел. Для первого режима производитель рекомендует использовать воздушное охлаждение, для второго режима – жидкостное. Но оверклокеру эта фишка вряд ли будет интересна, она больше подойдет для новичка.
Под ним расположен тумблер EZ XMP, он управляет частотой оперативной памяти. В режиме EZ настройка частоты и таймингов памяти осуществляется вручную из BIOS, а в режиме XMP включается XMP-профиль оперативной памяти и автоматически выставляются запрограммированные в ней более производительные настройки. Обнуляется BIOS при помощи стандартной перемычки (CLRTC), она расположена сразу под тумблером TPU.
К плате можно одновременно подключить до шести вентиляторов, а также помпу жидкостного охлаждения. Все разъемы четырехконтактные, но регулировать скорость вращения вентиляторов можно и при наличии у них трехконтактного разъема. Для подключения вентиляторов кулера CPU предусмотрено два разъема, то есть можно не использовать синхронизирующий переходник, поскольку оба подключенные к разъемам вентиляторы функционируют синхронно и управляются одной настройкой из BIOS.
На плате отсутствует индикатор POST-кодов, но для большинства пользователей его с успехом могут заменять четыре светодиодных индикатора, которые разбросаны по всей плате и которыми плата подмигивает при загрузке. В районе слотов DIMM находится индикатор DRAM_LED, если он остается во включенном состоянии и не гаснет, это сигнализирует о проблемах с оперативной памятью или ее переразгоном. Далее загорается индикатор CPU_LED, дальнейшее затухание которого говорит о нормальной инициализации CPU. Следом аналогично происходит с VGA_LED и BOOT_DEVICE_LED – инициализация видеокарты и накопителей, соответственно. Удобно и просто, а самое главное можно понять, на этапе инициализации какого устройства произошел сбой.
