Испытание платы и разгон
Скажу сразу, что использованный в тестировании ЦП Intel Core i5-6600K перед началом всех работ был лишен «невинности»: крышка процессора срезана, а штатный не слишком эффективный термоинтерфейс под ней был заменен на жидкий металл ЖМ-6. В качестве термоинтерфейса под кулером Noctua NH-D15S использовалась Gelid GC-Extreme.
Разгон процессора на ASUS Z170-A не требует от пользователя абсолютно никаких ухищрений, все выполняется за пару минут. Но это касается частоты CPU в районе 4500 – 4700 МГц, для более экстремального разгона придется приложить некоторые усилия, хотя и минимальные.
В первую очередь стоит учесть, что частота ядер процессора и частота кэша (частота кольцевой шины) по возможности должны быть как можно ближе. В идеале – одинаковыми. Из-за сильной рассинхронизации могут возникнуть проблемы со стабильностью на ровном месте, когда, казалось бы, в остальном все в порядке. Частота кэша неплохо улучшает пропускную способность памяти, но дополнительно подогревает CPU. Лучше не допускать расхождения частот больше четырех ступеней.
реклама
Множитель кэша устанавливается опциями Min Cache Ratio и Max Cache Ratio, и, как правило, он соответствует CPU Core Ratio. В режиме Auto максимальный множитель кэша равен максимальной частоте Turbo Boost и не превышает ее. Стоит учесть, что Cache Ratio привязан к частоте BCLK, как и CPU Core Ratio. Поэтому при разгоне по шине Cache Ratio нужно снижать.

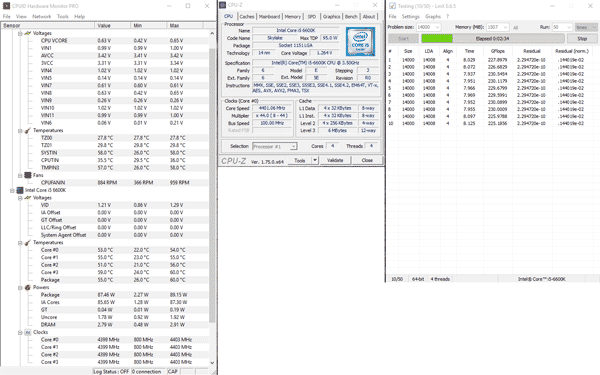

При помощи тумблера TPU процессор разгоняется до 4300 МГц в положении «I» и до 4400 МГц в положении «II». Причем в первом случае Turbo Boost устанавливает множитель 43 на первое ядро, множитель 42 на второе, и множитель 41 на третье и четвертое ядра. Напряжение Vcore устанавливается в Offset Auto.
Во втором случае множитель 44 устанавливается на все ядра, поэтому предпочтительнее будет использовать режим «II». В этом режиме напряжение Vcore устанавливается в 0.848 В по показаниям CPU-Z, а при нагрузке LinX 0.6.5 максимальное его значение было зафиксировано на отметке в 1.264 В. Но это зависит от VID процессора (у стендового экземпляра VID 1.136 В), в другом случае напряжение может быть больше или меньше.
В принципе, для разгона до 4400 МГц достаточно сдвинуть тумблер TPU в положение «II», а также активировать XMP-профиль оперативной памяти. Больше никаких манипуляций от пользователя не требуется. Но нашему брату оверклокеру, разумеется, такой вариант вряд ли подойдет.
реклама

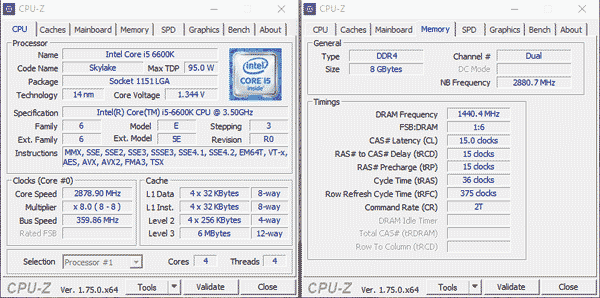

Разгон по шине (BCLK) составил 360 МГц. Но я уверен, что плата может и больше, а в данном случае разгон упирается в частоту оперативной памяти. Ведь при частоте BCLK 360 МГц минимальная возможная частота памяти, которую можно установить в BIOS, составляет 2880 МГц.
И хотя стендовая память может спокойно работать на 3000 МГц, сильный разгон по BCLK, возможно, снизил ее частотный потенциал, поскольку на следующем шаге частоты памяти она запускаться отказалась.
В первую очередь следует отметить, что нельзя отключать Turbo Boost, иначе разгона вы не увидите, и максимальная частота CPU не превысит номинального значения (3500 МГц для i5-6600K и 4000 МГц для i7-6700K), неважно, при каких выставленных множителях процессора выше номинальных.
Если разгон осуществляется с напряжением в режиме Manual, то следует поставить опцию Load-Line Calibration на Level 6. Только на этом уровне напряжение Vcore под нагрузкой держится стабильно, максимально приближаясь к выставленному в BIOS значению и не проседая.
Если разгон идет с напряжением Vcore в режиме Auto, в этом случае Load-Line Calibration следует поставить также в Auto или Level 1 (в Auto эта опция всегда устанавливается в Level 1). При увеличении разгона уровень LLC необходимо сдвигать в сторону повышения, для частоты CPU 4700 – 4800 МГц хватит Level 4.

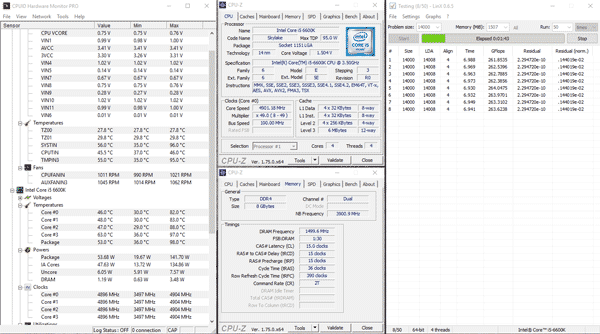

В некоторой степени за разгон отвечают напряжения CPU VCCIO Voltage и CPU System Agent Voltage. Хотя последний на разгон практически не влияет (по крайней мере, до частоты 5000 МГц), но материнская плата в режиме Auto устанавливает его в значение ~1.2 В, а его номинал 1.05 В. Можно смело установить его в значение 1.1 В, при таком напряжении процессор стабилен на 4900 МГц.
А вот напряжение CPU VCCIO Voltage играет большую роль, но его требуется повышать при высокой частоте процессора, кольцевой шины и оперативной памяти (особенно последней). До частоты CPU 4700 МГц и памяти 3000 МГц, VCCIO также можно установить в 1.1 В. В моем случае при подобном разгоне система была стабильна при обоих этих напряжениях, установленных в значение 1.0 В.
Учтите, CPU VCCIO Voltage и CPU System Agent Voltage влияют на нагрев CPU, хоть и слабо, поэтому сильно их повышать не рекомендуется. Кроме того, было замечено, что при высоких значениях VCCIO (1.2 В и выше) снижается разгон кэша процессора. Разгон CPU по ядрам также в какой-то степени снижает максимально возможную частоту кэша. В режиме Auto последняя не превышает частоту ядер Turbo Boost, это 3900 МГц для i5-6600K и 4200 МГц для i7-6700K.
реклама
Оперативная память Hynix DDR4-2133 разогналась до частоты 3000 МГц, при таймингах 15-15-15-36 2T и напряжении 1.3 В. Максимальная частота была зафиксирована на отметке 3200 МГц, но при этом наблюдалась нестабильность при старте системы. С более скоростной памятью проверить плату не удалось (ASUS заявляет поддержку памяти DDR4-3400).
Стоит заметить, что установка памяти во все четыре слота может снижать ее разгон на 100 – 200 МГц. Зато увеличивается «скорострельность». Так, например, в Linpack (LinX 0.6.5) результат оказался на ~15 Гфлопс больше, когда были заняты все слоты (4 х 4096 Мбайт).
Установка Windows 7 и накопителя NVMe
Если при установке Windows 8/10 достаточно скопировать их файлы на флешку, отформатированную в файловую систему FAT32, и загрузиться через UEFI, то при установке ОС Windows 7 пользователи ASUS Z170-A обязательно столкнутся с проблемой, что систему просто-напросто не удастся установить. Вообще никак. Это связано тем, что в чипсете Intel Z170 по умолчанию USB порты не работают в режиме EHCI, что делает установку Windows 7 невозможной. USB устройства работают только в режиме XHCI. С DVD-дисками наблюдается та же проблема.
Что же делать? Нужно вшить драйвера USB в образ с операционной системой, а затем установить с флешки или записать образ на DVD-диск. Для этого ASUS предлагает использовать утилиту EZ Installer, которая поставляется на диске с драйверами. Впрочем, она доступна и на сайте ASUS. Перед использованием прочтите инструкцию.
Сама процедура проста и много времени не займет, после окончания можно установить Windows 7 стандартным методом, создав загрузочную флешку. Можно установить и через UEFI, но в этом случае придется создавать на флешке UEFI-загрузчик, что по времени дольше.
Если вы используете накопитель NVMe, установщик Windows 7 его не увидит. Создайте на флешке папку, в которую поместите драйвера для накопителя (как правило, их можно найти на сайте производителя). При установке системы, в меню работы с разделами диска загрузите драйвер. Далее лучше заново переразбить весь диск на разделы, чтобы не возиться со сменой таблицы разделов с GPT на MBR.
Заключение
По сути системная плата ASUS Z170-A представляет собой решение среднего уровня. У нее скромнее функциональность, чем, скажем, у топовых моделей той же линейки или серии ROG, но ненамного. В случае версий Pro или Deluxe в их ценник заложены различные фишки, вроде Wi-Fi и прочего, здесь же этого нет. Как следствие, стоимость ASUS Z170-A меньше, и сегодня в магазинах ее можно найти за ~11 000 – 12 000 рублей (при курсе $70).
При этом модель ASUS Z170-A содержит все, что нужно для нормального функционирования. Меню BIOS изобилует различными опциями, плата поддерживает мультиграфические конфигурации SLI и CrossFireX, а также оснащена качественной аудиоподсистемой и полным набором видеовыходов, необходимых при использовании встроенного в процессор графического ядра. Отметим и наличие двух портов USB 3.1, которые обеспечивают примерно вдвое большую пропускную способность по сравнению с USB 3.0, и интерфейса M.2 PCI-e 3.0 x4, предназначенного для современных высокоскоростных твердотельных накопителей.
Материнская плата ASUS Z170-A заслуживает внимания, если требуется бескомпромиссный вариант по цене/производительности, поскольку в ее случае пользователь получает отличную функциональность за умеренную цену. Что еще сказать? Остается только пожелать удачного разгона!
