Обзор сетевого накопителя Thecus N2310 (страница 2)

Внешний вид и конструкция

Сетевой накопитель Thecus N2310 выполнен в корпусе из черного шершавого пластика с пластиковой же глянцевой вставкой.

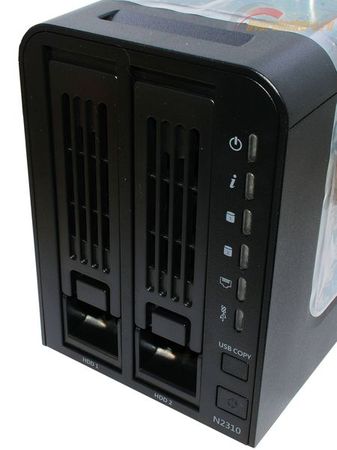

С лицевой стороны располагаются цепочка светоиндикаторов и выдвижные корзины под установку двух HDD форм-фактора 3.5".

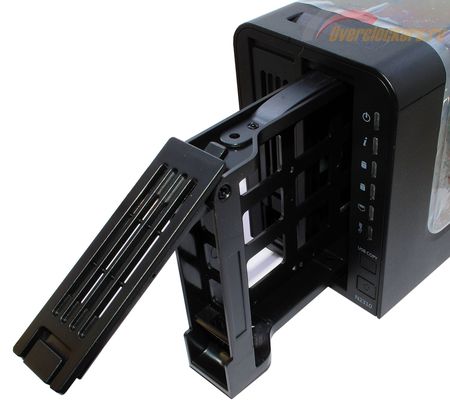

Оттягиваем защелку, затем поднимаем планку и после вытягиваем корзину.

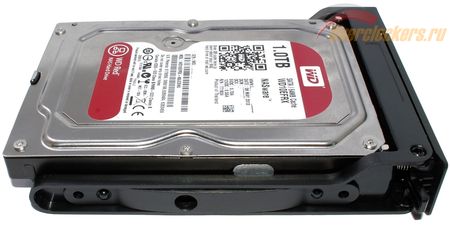

Жесткий диск, по задумке разработчиков, должен фиксироваться в корзине с помощью винтов, однако в целом установленный HDD достаточно надежно крепится и без винтов.

Небольшая тонкость: крепление жесткое, никаких мягких подкладок для гашения вибраций не предусмотрено. Сами корзины также довольно жестко фиксируются в корпусе NAS.

Сквозь проемы отсеков для корзин можно уже начать рассматривать внутренности. Но ничто не мешает нам произвести разборку и посмотреть, что же находится внутри NAS Thecus N2310 в спокойной обстановке.

Конструкция держится на системе пластиковых защелок и нескольких винтов. Корпус, как уже упоминалось, пластиковый, внутри него обнаруживается алюминиевая конструкция, которая несет основную нагрузку в виде с жесткими дисками.

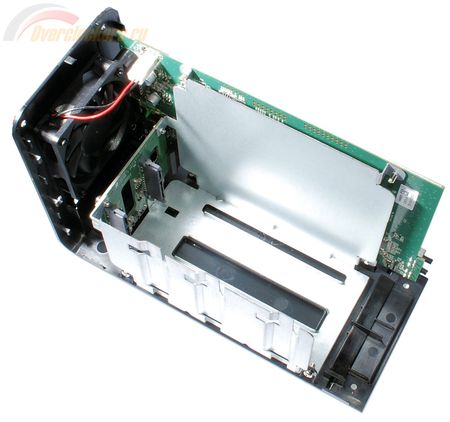

За отвод тепла отвечает небольшой вентилятор типоразмера 60 х 15 мм, который подключается двужильным проводом и обеспечивает регулируемый системой уровень оборотов. Большую часть времени последний невелик, а потому вертушку практически не слышно. Полные обороты фиксируются только в момент включения NAS и загрузки операционной системы на нем, после чего их уровень резко снижается.

Сами алгоритмы управления оборотами крыльчатки настроены так, что температура жестких дисков, по наблюдениям, обычно не превышает 40°C.

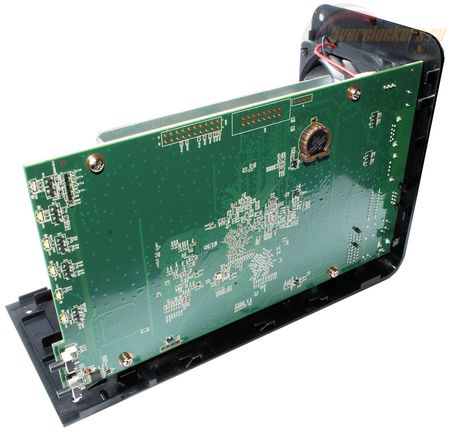

С обратной стороны печатной платы можно обнаружить батарейку типоразмера CR1220. Ее замена силами самого пользователя не предусмотрена. Благодаря ей, в частности, работают часы.

Печатная плата большая, при этом на ней огромное количество свободного места не только с обратной, но и с лицевой стороны.

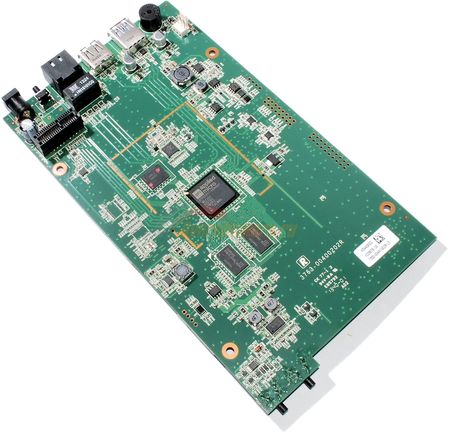

Сердцем накопителя Thecus N2310 является одноядерный микропроцессор AppliedMicro APM86491, согласно спецификациям разработчика, способный работать на частоте от 600 до 1000 МГц. Он оснащен встроенными контроллерами NAND-памяти, DDR3 DRAM, PCI-E 2.0 (две линии), USB (два порта), SATA и двумя линками для гигабитных сетевых интерфейсов.

Ему сопутствуют две микросхемы Samsung K4B2G1646E-BCK0 – DDR3 объемом 256 Мбайт каждая (если мне не изменяет память, она применяется, например, в Sony PlayStation 4), которые используются APM86491 в качестве оперативной памяти, и одна микросхема флеш-памяти Micron NW264 (она же MT29F2G08ABBEAH4) SLC NAND объемом 256 Мбайт, используемая для хранения части служебных данных и системы.

Но при этом операционная система может занимать для своих нужд и часть пространства установленных жестких дисков. И последняя крупная микросхема – гигабитный сетевой контроллер Realtek RTL8211E.

Отдельное внимание привлекает разъем, сильно похожий на PCI-E x1.

Но это не он, а несовместимый с ним проприетарный разъем, в котором идут контакты для двух портов SATA и питание. Это очевидно после осмотра печатной платы, которая в этот разъем устанавливается – на ней нет никаких контроллеров-мостов PCIe-SATA.

Причина применения такого разъема проста: дешевле использовать готовое, нежели разрабатывать свое.

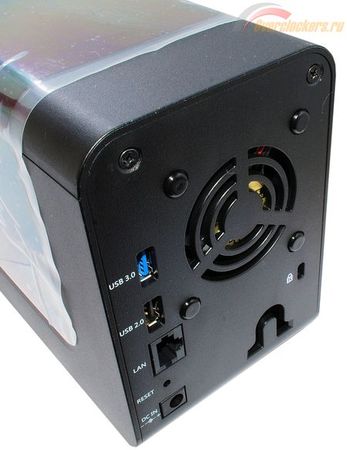

С обратной стороны NAS мы обнаружим вентиляционные отверстия, по одному порту USB 2.0 и 3.0, гигабитный сетевой порт, кнопку сброса и вход для подключения питания NAS (+12 В).
