Система охлаждения
Новая модель из серии Turbo не похожа на своих предшественниц. Разработчики оснастили ASUS GeForce GTX 950 OC подобающим ее классу кулером.

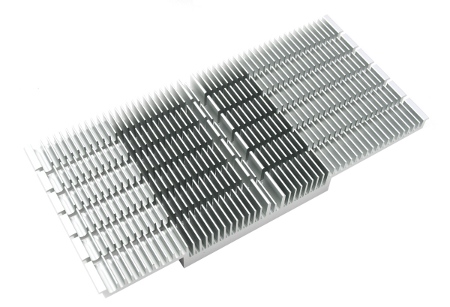

Радиатор представляет собой обычную алюминиевую основу с ребрами для увеличения полезной площади. Жаль, что в строении охладителя не использованы тепловые трубки, которые могли бы повысить эффективность СО в целом, но, видимо, разработчики посчитали, что для видеокарты с TDP равным 90 Вт хватит и этого.
реклама

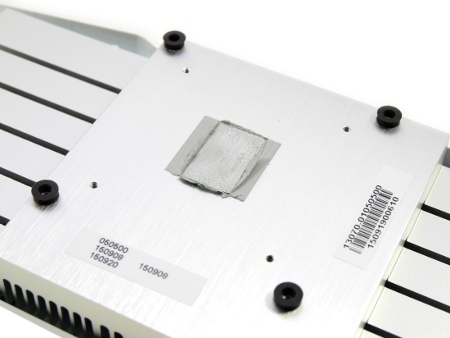

Основание радиатора обработано мелкой фрезой, сам графический процессор контактирует с ним посредством серой термопасты.
Вентиляторы крепятся к кожуху, снять их проще простого. Перед нами модель производства FirstD, маркировка на наклейке FD7010H12S, характеристики 12 В и 0.35 А.
Отличительные черты данных вертушек в том, что даже на высоких оборотах они тихоходны вплоть до 2200-2300 об/мин. Весь диапазон составляет 1150-3200 об/мин.

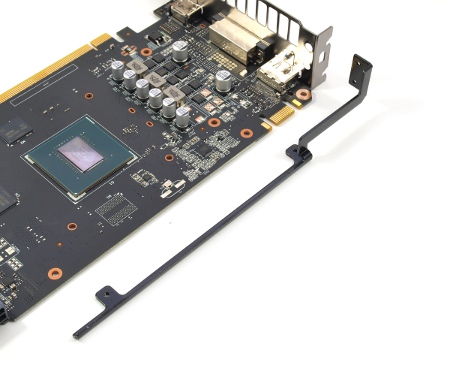

Последним элементом снимается ребро жесткости. Как вы можете заметить, зона VRM лишена своего радиатора, поэтому микросхемы обдуваются лишь нагнетаемым от вентиляторов воздухом.
Печатная плата
реклама

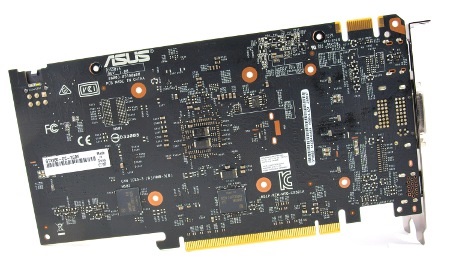

Версия ASUS GeForce GTX 950 OC построена на оригинальной печатной плате черного цвета. Элементная база соответствует концепции Super Alloy Power и включает качественные компоненты: твердотельные конденсаторы, дроссели с ферритовым сердечником, а также тантал-полимерные твердотельные конденсаторы.
Каких-либо соответствий с прошлыми моделями мне найти не удалось.

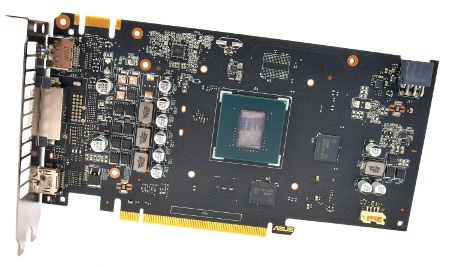

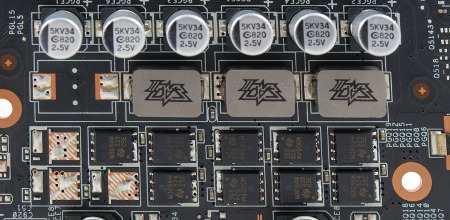

В подсистеме питания распаяны три фазы для графического процессора, еще одна находится в противоположной части платы и отвечает за видеопамять. Подводя итоги, видеокарта оборудована четырехфазным (3+1, GPU/Memory) стабилизатором питания.

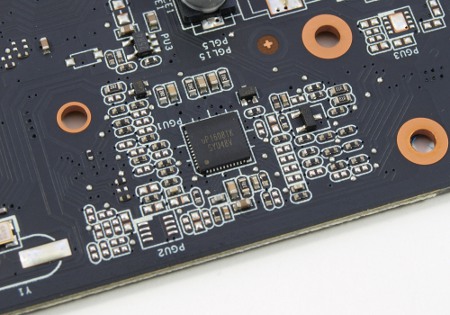

Управляет им ШИМ-контроллер uP1608TK производства компании uPI Semiconductor.

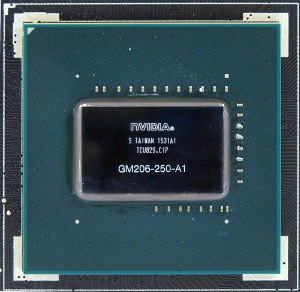

Сердцем героя обзора стал GPU GM206, произведенный по 28 нм техпроцессу в августе 2015 года. Он включает 768 шейдеров, 32 блока растеризации и 48 текстурных блоков.

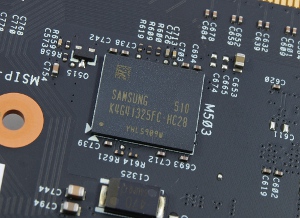

Общий объем видеопамяти составляет 2048 Мбайт, он набран четырьмя микросхемами по 512 Мбайт каждая с маркировкой Samsung K4G41325FC-HC28.
Паспортная частота памяти – 1650 МГц (эффективная частота 6600 МГц). Обмен данными осуществляется посредством 128-битной шины.
