Технические характеристики
Поддерживаемые процессоры | Intel Core i3, i5, i7 шестого поколения в исполнении Socket 1151 |
Системная шина, частота | DMI 3.0 (8 ГТ/с) |
Системная логика | Intel B150 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 МГц |
Слоты расширения | 1 - PCI-e x16 Gen3 (x16); 1 - PCI-e x16 Gen3 (x4); 2 - PCI-e x1 Gen3; 1 - PCI 2.2 |
Поддержка Multi-GPU | CrossFireX, SLI |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – Intel B150; 1x M.2 порт – 1x PCI-e x4 Gen3 |
Поддержка mSATA/M.2 | Нет / Да |
Сеть | 1 х Intel I219V |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 6 x USB 2.0 (Intel B150) |
USB 3.0 | 4+2 x USB 3.0 (Intel B150) |
USB 3.1 | 2 x USB 3.1 (ASMedia ASM1142) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6793D |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 2 x USB 3.1 4 х USB 3.0 2 х PS/2 1 x RJ45 1 x HDMI 1 x D-Sub 5 x 3.5 мм Jack 1 х Optical S/PDIF Out |
Фирменные технологии |
|
Размеры, мм | 305 x 236 |
Форм-фактор | mATX |
Возможности BIOS
Прошивка BIOS материнской платы точно такая же, как и на ASUS Z170 Pro Gaming. Разумеется, здесь отсутствуют некоторые пункты в меню, что по большей части связано с ограничением самого чипсета. Видеоролик ниже поможет составить полное представление о возможностях разгона, а точнее – об их отсутствии.
реклама
Сами настройки осуществляются очень удобно, меню интуитивно понятно и информативно. К каждому пункту в правом столбце приводятся пояснения. Еще одним приятным моментом является наличие всплывающего окна при выходе из меню настроек, в котором отражаются внесенные изменения.
Тестовый стенд
Тестирование материнской платы ASUS B150 Pro Gaming D3 проводилось в составе следующей конфигурации:
- Материнская плата: ASUS B150 Pro Gaming D3, версия BIOS 0402;
- Процессор: Intel Core i7-6700K (4000 МГц);
- Кулер: Noctua NH-D15;
- Термоинтерфейс: Gelid GC-Extreme;
- Память: DDR3 2800, Kingston, 2 x 4 Гбайт;
- Видеокарта: ASUS ROG Poseidon GTX 980 Ti 6 Гбайт (1114 / 1203 / 7012 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 Pro, 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Seasonic SS-1000XP, 1000 Ватт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
Поскольку возможности разгона здесь отсутствуют, то вторая часть подзаголовка явно лишняя. Однако именно при тестировании данной платы я сделал скальп процессора и заменил твердую субстанцию на жидкий металл. Результат получился неплохой.

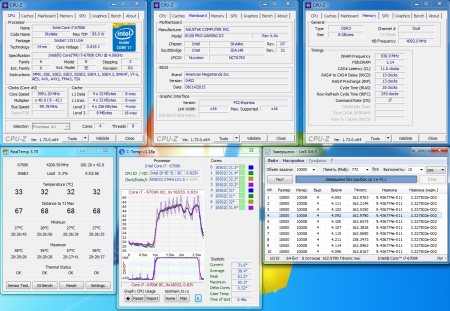

Самое горячее ядро CPU достигло 57°C. А вот так было раньше.
реклама
Разница ощутима, но через некоторое время случился казус. Металл стек и крышку пришлось снимать еще два раза. В итоге он был заменен на пасту Gelid GC-Extreme. Стало немного хуже, но зато ничего никуда не вытекает.
Вернемся к материнской плате. В ее случае была предпринята попытка запустить XMP профиль, но из этого ничего толкового не вышло.
Кстати, тайминги понизить на частоте 1866 МГц тоже не удалось. Возможно, такие результаты всего лишь следствие «сырой» прошивки BIOS, и в следующих версиях все будет работать лучше.
Производительность и тепловой режим
Тестирование ASUS B150 Pro Gaming D3 проводилось в корпусе Corsair Graphite 600T, с открытой боковой стенкой, при комнатной температуре 25°C в следующем режиме:
- ASUS B150 Pro Gaming D3, Intel Core i7-6700K (4000 МГц), память 1600 МГц, тайминги 11-11-11-28-1Т, ASUS ROG Poseidon GTX 980 Ti.
В качестве оппонента с DDR4 была выбрана материнская плата ASUS Maximus VIII Gene, с возможностями которой мы познакомились ранее.
- ASUS Maximus VIII Gene, Intel Core i7-6700K (4000 МГц), память 2133 МГц, тайминги 15-15-15-36-2Т, ASUS ROG Poseidon GTX 980 Ti;
- ASUS Maximus VIII Gene, Intel Core i7-6700K @ 4600 МГц (46 х 100), память 2800 МГц, тайминги 15-15-15-32-1Т, ASUS ROG Poseidon GTX 980 Ti.
Тесты проводились под операционной системой Windows 7 x64 SP1, прогонялись по пять раз, потом выбирались средние значения.
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
Overall Score, Marks
Включите JavaScript, чтобы видеть графики
CPU Score, Marks
Включите JavaScript, чтобы видеть графики
Performance, Marks
Включите JavaScript, чтобы видеть графики
Ice Storm, Marks
Включите JavaScript, чтобы видеть графики
Cloud Gate, Marks
Включите JavaScript, чтобы видеть графики
Fire Strike, Marks
Включите JavaScript, чтобы видеть графики
Creative, Marks
Включите JavaScript, чтобы видеть графики
