Обзор чипсета Intel B150 на примере игровой материнской платы (страница 3)
реклама

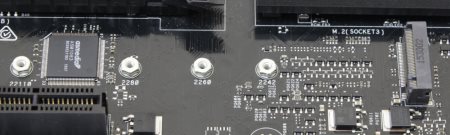

На плате присутствует новомодный интерфейс M.2. Он работает как в режиме PCI-e, так и SATA.

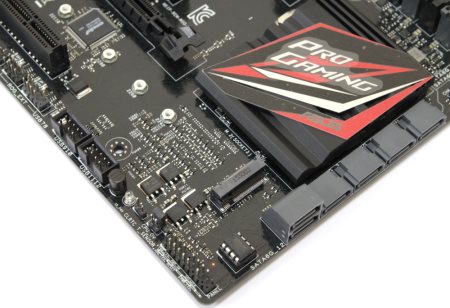

SATA Express здесь нет. Вместо него можно обнаружить лишь шесть портов SATA 6 Гбит/с.
В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса.
реклама

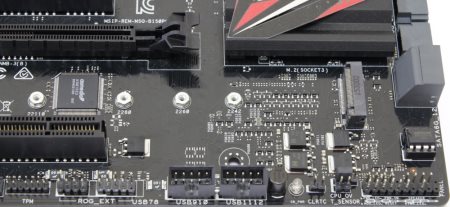

Рядом расположен светодиод-индикатор питания, джамперы режима OverVoltage и сброса BIOS ClrCMOS, микросхема BIOS и три колодки для подключения шести устройств USB 2.0, среди которых одна относится к разъему ROG Connect.
На задней панели можно найти четыре разъема USB 3.0 и два USB 3.1 (один типа А, другой типа С). Еще на плате предусмотрена одна колодка USB 3.0, которая распаяна недалеко от коннектора питания.

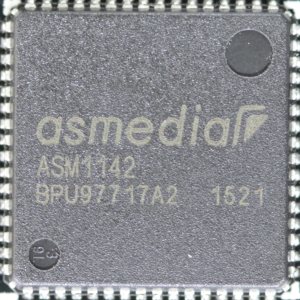

Все порты USB 3.0 реализованы при помощи интегрированного в чипсет контроллера, а вот USB 3.1 представлен отдельным чипом и это снова ASMedia ASM1142.

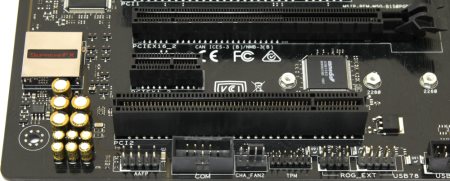

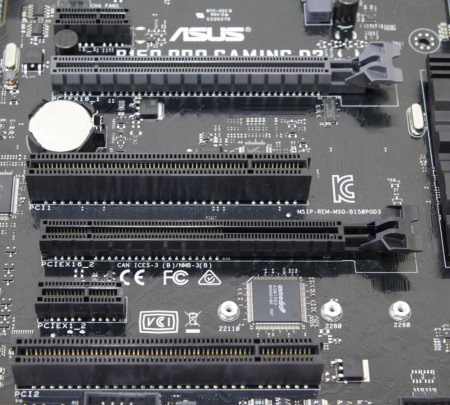

На плате расположено шесть слотов расширения: два PCI-e x1, два PCI-e x16 и два обычных PCI.
реклама
Из мультиграфических технологий поддерживается только CrossFire. Верхний слот PCI-e x16 получает шестнадцать линий PCI-e третьего поколения, которые обеспечивает процессор. На другой выделяется только четыре линии PCI-e от чипсета. Соответственно когда в него установлена карта, то слоты PCI-e x1 просто не работают.

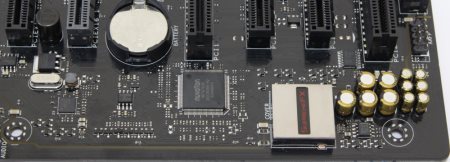

В левом нижнем углу находится звуковой кодек. Как и на плате ASUS Z170 Pro Gaming, он называется Supreme FX. Сильно радоваться или расстраиваться не стоит, ведь перед нами старый знакомый Realtek ALC1150, прикрытый декоративной крышкой.
Рядом распаяны специальные аудио конденсаторы, которые должны улучшить качество звучания. По новомодной традиции звуковой кодек вынесен на отдельной печатной плате. Его границы обозначены полосой без слоев металлизации толщиной около 1 мм. С обратной стороны на всем ее протяжении находятся светодиоды подсветки, которые выделяют данную зону на работающем устройстве.

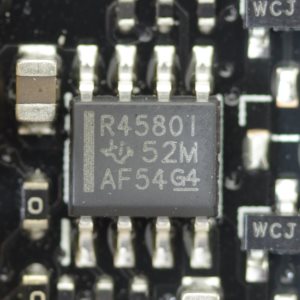

Рядом со звуковым кодеком распаян двойной операционный усилитель, который представлен чипом Texas Instruments RC4580I.
Такую же микросхему мы могли видеть на плате ASUS Z170 Pro Gaming. Немного выше находится контроллер ввода/вывода и системного мониторинга Nuvoton NCT6793D.

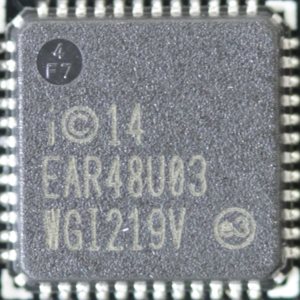

Дальше по левому краю распаяна микросхема гигабитного сетевого контроллера Intel I219V. Если бы плата не предназначалась для геймеров, то скорее всего мы бы увидели Realtek RTL8111.

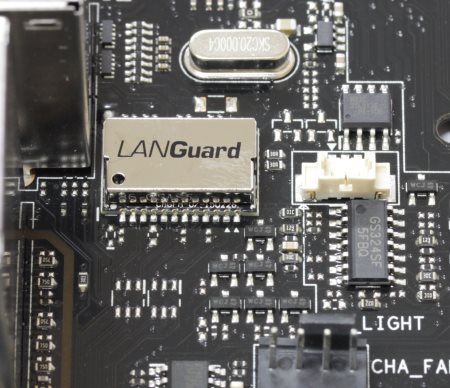

За разъемами задней панели можно обнаружить еще один компонент, который закрыт декоративной крышкой, но на этот раз с надписью Languarg.
Это и есть фирменная защита порта RJ-45 от различных внешних воздействий, таких как перенапряжение или разряд статического электричества.
В самом низу от центра к левому краю остались разъемы передней аудиопанели, подключения модуля TPM и COM порта.
реклама
Не стоит забывать и микросхему ASMedia ASM1083, которая является мостом PCI-e - PCI, и именно благодаря ей на плате размещено два разъема PCI.

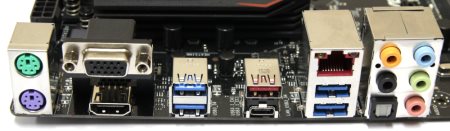

На задней панели расположились следующие интерфейсы.
- Один разъем PS/2 для подключения клавиатуры;
- Один разъем PS/2 для подключения мыши;
- Четыре разъема USB 3.0;
- Один разъем USB 3.1 Type-A;
- Один разъем USB 3.1 Type-C;
- Один видеовыход HDMI;
- Один видеовыход D-Sub;
- Один гигабитный сетевой разъем RJ-45;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
