Дизайн и особенности видеокарты
Мы уже видели, насколько огромна видеокарта ASUS GeForce GTX 980 Ti Strix, но это устройство получилось не намного меньше.

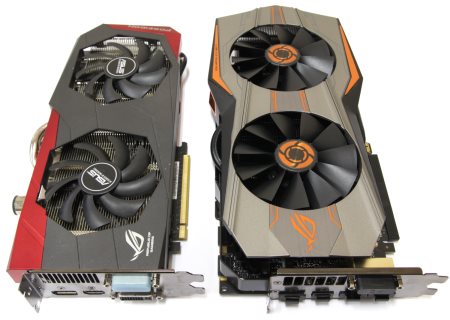

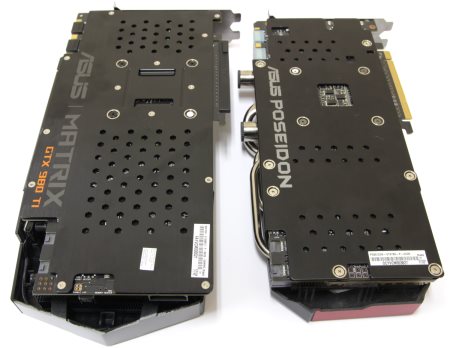

В длину она снова не очень сильно раздалась, а вот вверх получилась снова очень большой. Это следует учитывать при установке ее в компактные корпуса. Давайте сравним ее с ASUS GTX780 Poseidon, у которой габариты точно такие же, как у ASUS ROG Poseidon GTX 980 Ti.
реклама
Отлично видно, что карта существенно больше. Больше по габаритам не только система охлаждения, но и печатная плата.
Это в первую очередь объясняется тем, что здесь используется совершенно другая подсистема питания графического процессора и поэтому для нее нужно много места. Значит ли это что здесь такая же печатная плата, как на ASUS GTX980Ti Strix? Не думаю, и мы в этом скоро убедимся.
Сейчас мы можем видеть одно - внешний вид устройства преобразился, и он стал отличаться от других моделей линейки ASUS ROG.

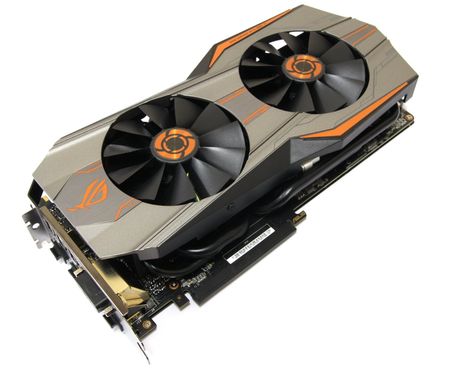

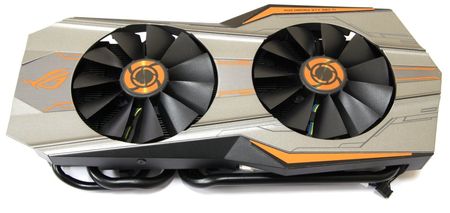

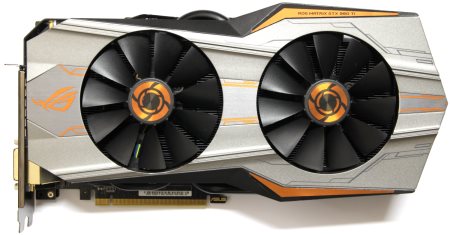

Теперь перед нами совершенно другая цветовая палитра. Карта смотрится "повеселее", дизайн обновился и омолодился. Передняя пластиковая панель кулера теперь окрашена в титановый цвет. На ней находятся множественные ярко-оранжевые вставки и это все должно неплохо сочетаться с новыми моделями материнских плат серии MAXIMUS VIII, где радиаторы также окрашены под титан.
Даже если не привязывать за уши дизайн к материнским платам, а рассматривать его как самодостаточный, он мне понравился. Мне кажется, что действительно пора уже выглядеть немного иначе и как-то выделиться из обилия клонов красно-черных видеокарт. Оранжевый цвет присутствует даже сзади.
реклама

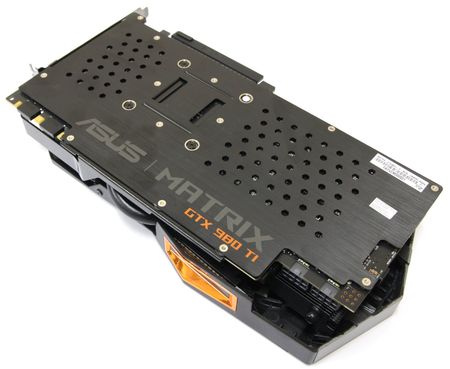

Здесь находится защитная пластина, которая обеспечивает дополнительную жесткость конструкции, а также защищает обратную сторону устройства от различных механических воздействий. А помогает ли она отводить тепло?
Сейчас увидим, но сначала нам нужно демонтировать кулер, для чего откручиваем четыре подпружиненных винта, причем один из них с гарантийным стикером. Пластина эта прикручена с лицевой стороны при помощи тринадцати винтов.

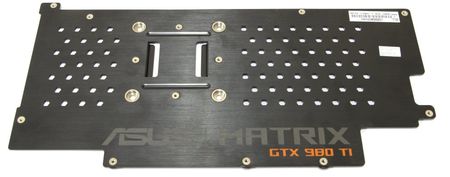

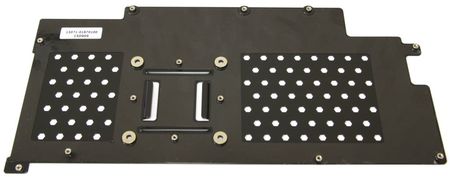

В ней проделано множество отверстий для того, чтобы воздух мог свободно сквозб них поступать. С внутренней стороны на пластину наклеена прозрачная пленка, для обеспечения защиты от случайного замыкания. Она никак не контактирует с поверхностью печатной платы и служит все-таки для обеспечения жесткости конструкции.
Демонтировав кулер, я первым делом решил изучить термоинтерфейс и поверхность контакта.

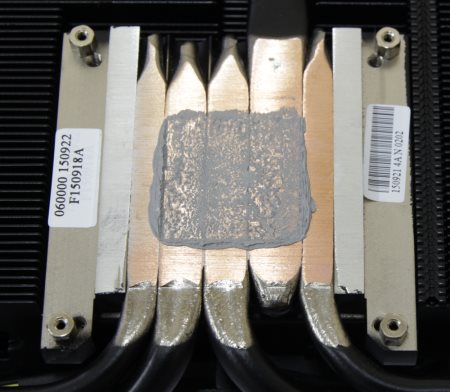

Здесь мы можем снова увидеть фирменную технологию, которая называется Direct CU II. Суть ее заключается в том, что теплосъемником являются непосредственно тепловые трубки, которые очень плотно подогнаны друг к другу, приплюснуты и зафрезерованы под одну плоскость. Зазор между ними крайне мал, но желобки, так или иначе, заполняются термопастой. Здесь же можно заметить, что с самим кристаллом контактируют только три из пяти трубок.
Некоторые читатели могут прийти в уныние от этой новости, поскольку увидят, что две трубки охлаждают воздух. На самом деле это не совсем так, потому, что все трубки очень плотно соединены друг с другом и припаяны. Скорее всего, если б между трубками и кристаллом была припаяна медная пластина, то эффективность удалось бы улучшить, но инженеры ASUS непреклонны и продолжают работать с прямым контактом.
Что же собой представляет система охлаждения? Начнем с самого неприятного момента - она занимает два с половиной слота.
В остальном здесь нет ничего нового. Принцип такой же как и у большинства других устройств. Основное отличие заключается в теплосъемнике, где контактируют непосредственно трубки, в остальном конструкция уже знакома.
реклама

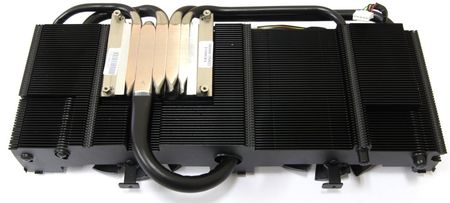

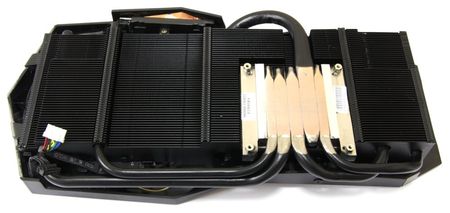

Из основания расходятся пять медных тепловых трубок, которые покрыты слоем никеля, а потом еще и черной краской. Две из них толщиной 8 мм, две по 6 мм и одна 10 мм. Они идут как вверх так и вниз. Затем они загибаются в стороны, а следом поворачивают обратно, пронизывая по пути массив алюминиевых ребер.
Вся конструкция как следует пропаяна, и радиатор получается достаточно тяжелым. После всех этих манипуляций радиатор еще и покрасили в черный цвет. Скорее всего здесь используется специальная краска, стойкая к температурным воздействиям и не ухудшающая характеристик теплоотвода. Слой ее очень тонкий.

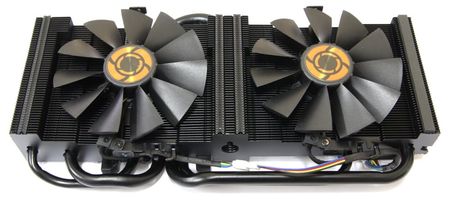

Сверху можно заметить два углубления, образованные ребрами радиатора, в которых укрылись два вентилятора.

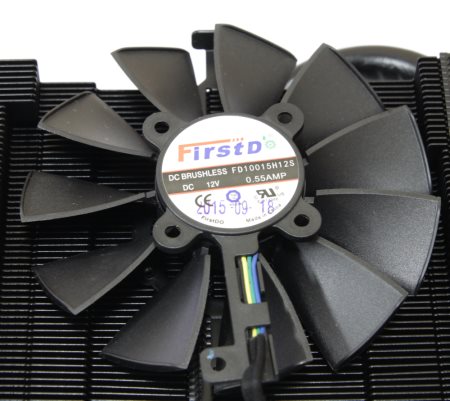

Как уже отмечалось выше, форма лопастей похожа на изделия у ASUS GTX980Ti Strix, а вот двигатели другие. Здесь используются устройства FirstD FD10015H12S с техническими характеристиками 12 В, 0,55 А.
Сверху радиатор закрыт пластиковым кожухом.

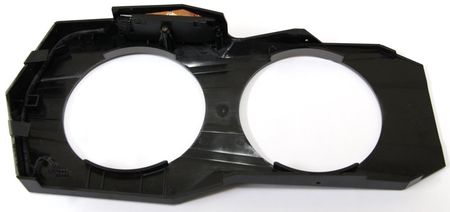

С обратной стороны мы видим, что изначально он черного цвета, а спереди окрашен в титановый цвет. По бокам есть оранжевые зеркальные вставки.

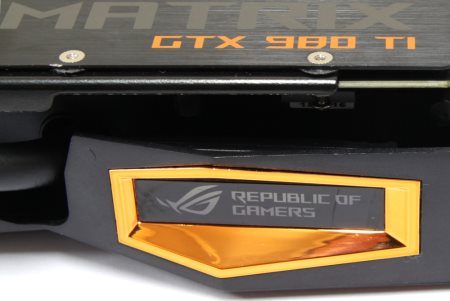

С левой стороны опять оранжевым цветом изображен логотип серии ROG. В верхней части кожуха, обрамленный оранжевой зеркальной рамкой, находится тот самый индикатор загрузки графического процессора. От него идет такой же пятиконтактный провод, как и от вентиляторов, поэтому их легко можно перепутать, поскольку коннекторы тоже одинаковы.
Раз уж мы сняли кулер, то давайте посмотрим, что находится под ним.
