Внешне печатная плата сильно напоминает ASUS GTX980Ti Strix, но все-таки существенно, хоть и не принципиально отличается.

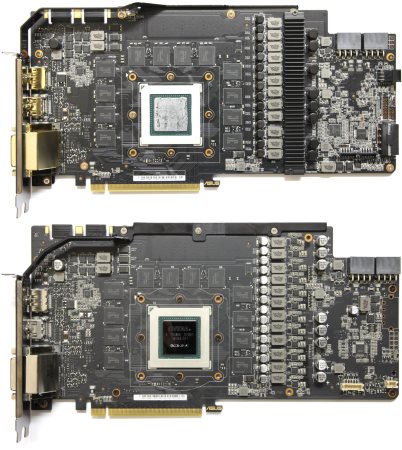

Давайте сравним.

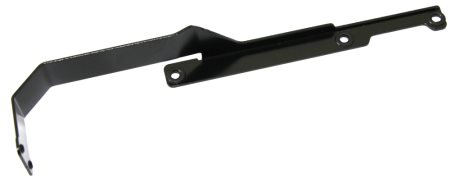

Здесь также сверху мы можем обнаружить специальную пластину, которая служит ребром жесткости. Она крепится тремя отверстиями во втулки на задней пластине. А те прикручены винтами спереди к печатной плате.

Пластина загибается и своим изогнутым кончиком крепится к задней панели двумя маленькими винтиками.

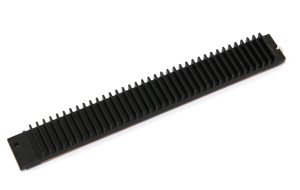

Печатная плата изготовлена из черного текстолита, а поверхность ее матовая. В отличие от Strix здесь присутствует небольшой радиатор на транзисторных сборках, который отводит тепло от них.

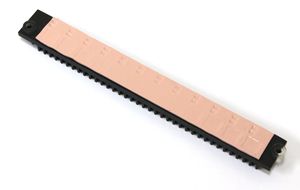

Он изготовлен из алюминиевого сплава и окрашен в черный цвет. В качестве термоинтерфейса используется терморезинка розового цвета. Крепление осуществляется по краям при помощи двух винтов, жестко к втулкам встроенным в заднюю пластину.

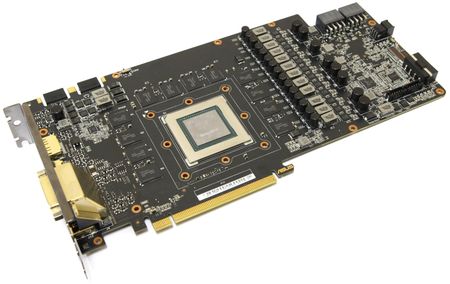

После демонтажа всех элементов защиты и охлаждения видеокарта принимает следующий вид.

Печатная плата получается очень большой в высоту, впрочем, как и у Strix.

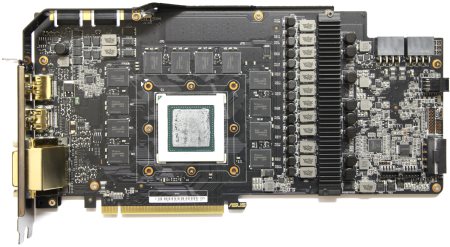

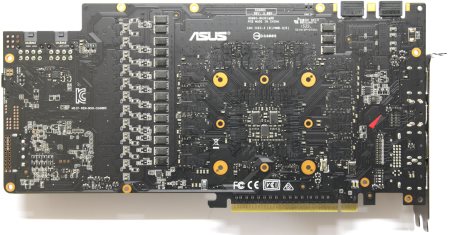

Как можно заметить, сзади тоже распаяно некоторое количество элементов. Особенно заметны танталовые конденсаторы.

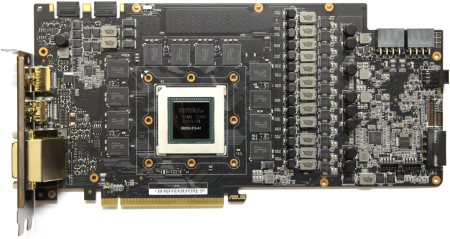

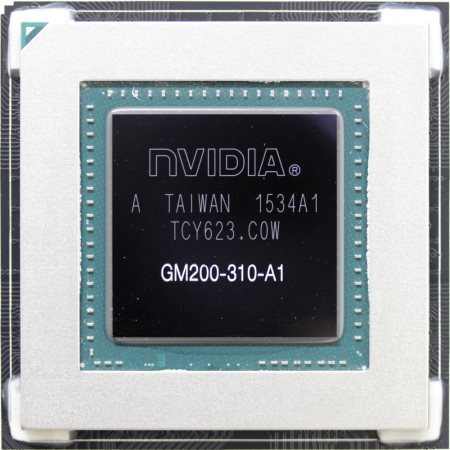

Спереди посередине распаян графический процессор Nvidia GM200. По углам он дополнительно проклеен специальным составом. Это также должно препятствовать отвалу чипа от поверхности.

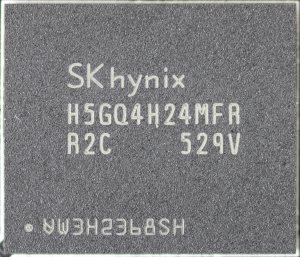

Он изготовлен на 34-й неделе текущего года в Тайване. Рядом с ним буквой П распаяно двенадцать микросхем памяти типа GDDR5 производства компании SKhynix.

Данные чипы без особого труда способны преодолеть барьер результирующей частоты в 8000 МГц. Вместе они образуют 384-х разрядный интерфейс обмена данными, а их совокупный объем достигает 6 Гбайт.

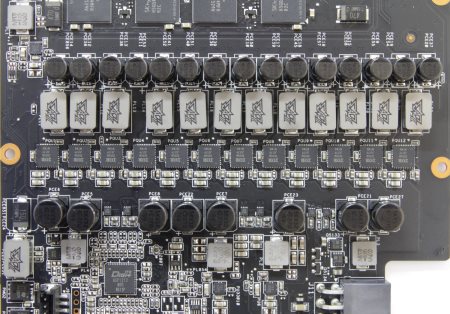

Подсистема питания здесь заслуживает отдельного внимания. Отчасти благодаря ей плата получилась такая большая в высоту. Она выполнена по формуле 12+2+1 (GPU/МЕМ/PLL). По точно такому же типу сделана система питания на ASUS GTX980Ti Strix.

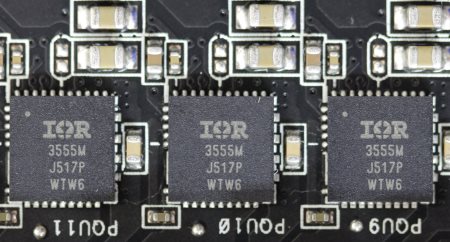

На каждую из двенадцати фаз приходится по одной транзисторной сборке International Rectifier IR3555M типа 60А PowIRstage.

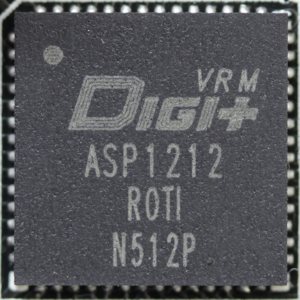

Рядом распаяны супер ферритовые катушки и твердотельные конденсаторы, часть из которых находится еще и с обратной стороны. В качестве основного ШИМ-контроллера здесь используется микросхема с маркировкой Digi+ VRM ASP1212.

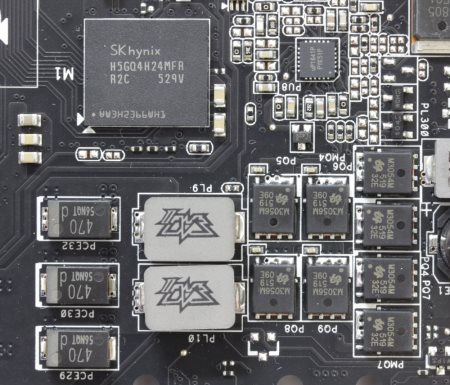

За питание памяти отвечает ШИМ-контроллер uPI Semiconductor uP1641. Рядом также можно обнаружить две супер ферритовые катушки и по три транзистора типа Low Rds(on) на каждую из двух фаз.

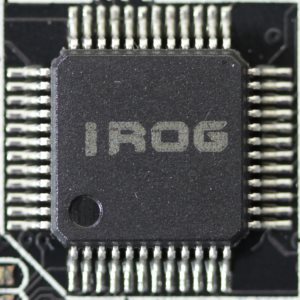

Рядом с ШИМ-контроллером процессора распаяна микросхема iROG, похоже что именно она отвечает за ту светомузыку, которая находится сверху за логотипом и надписью Republic Of Gamers.

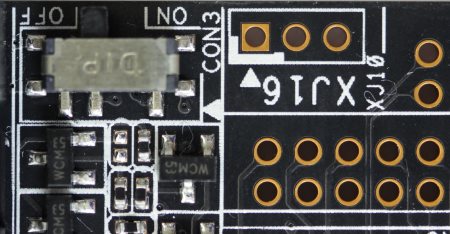

По правому краю печатной платы можно обнаружить разъем Molex, кнопку Safe Mode и переключатель Memory Defroster.

Этот дополнительный разъем питания как раз необходим для реализации этой технологии.

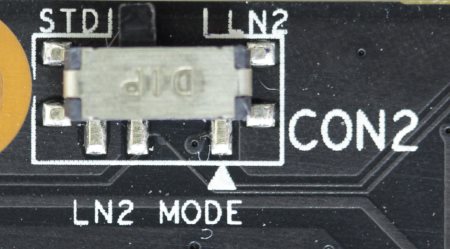

Еще один переключатель находится сверху. Он активирует режим LN2 и (как следует из названия) активирует режим для экстремального разгона, когда отключаются все ограничения.

Дополнительное питание подается на видеокарту через два разъема 8-pin + 8-pin PCI-e. Здесь предусмотрены специальные светодиоды-индикаторы подключения питания. Если кабели не подключены, то горят красные светодиоды, в другом случае - белые.

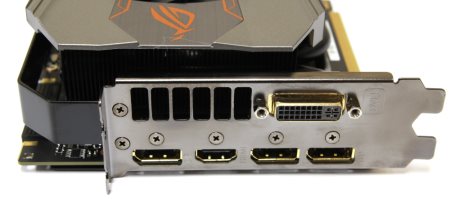

На задней панели находятся следующие видеовыходы.

• Один DVI-I;
• Три Display Port;
• Один HDMI.

К слову сказать, они позолочены, что подчеркивает элитный статус устройства.
