Система охлаждения

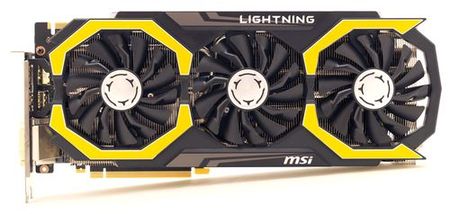

В первую очередь отметим проработанность СО новой видеокарты. Теперь для очистки радиатора от пыли его не нужно снимать, достаточно открутить шесть винтов и убрать кожух. Наконец-то хоть одна компания поняла важность легкого доступа к радиатору.
реклама

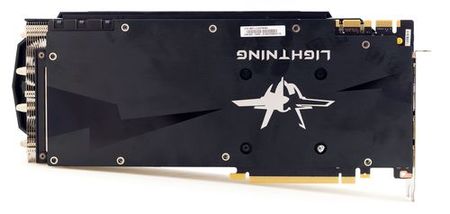

Зона VRM охлаждается отдельным радиатором, заодно и память получает должное охлаждение. При этом пластина, установленная с обратной стороны, играет скорее декоративную роль.

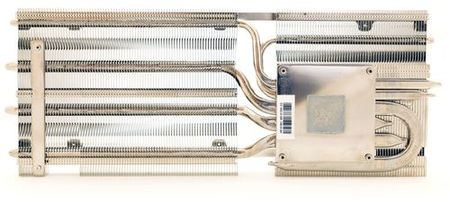

Основной радиатор состоит из двух секций: одна из них с никелированной пластиной находится над GPU, а вторая контактирует с первой благодаря тепловым трубкам.
Припой, насколько мне удалось рассмотреть, присутствует с обеих сторон тепловых трубок и даже между ними. Сами трубки разного диаметра – от 6 до 8 мм.

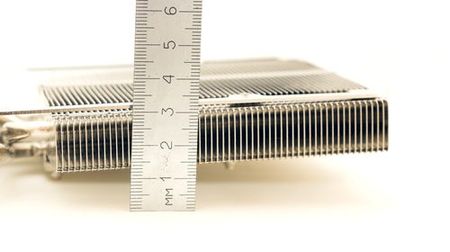

Высота радиатора – 17 мм, причем по всей длине. Другими словами, при столь внушительных размерах стоит ожидать очень высокого КПД.
реклама

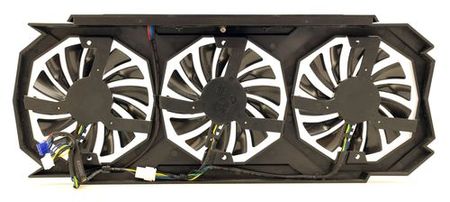

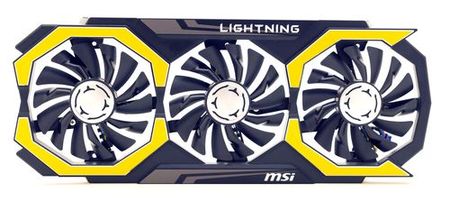

Завершают конструкцию кожух с тремя вентиляторами. Реальный их диаметр составляет 85 мм, что несколько скромнее, чем у вертушек, применяемых ранее на некоторых видеокартах MSI.
Зато профиль лопастей явно оптимизирован под радиатор. Впрочем, и в самом теплорассеивателе сделаны специальные выемки для более правильного распределения воздуха.
Тестовый стенд
Тестирование MSI GeForce GTX 980 Ti Lightning проходило в составе следующей конфигурации:
- Материнская плата: ASUS X99-Deluxe (Intel X99, LGA 2011-3);
- Процессор: Intel Core i7-5960X 4000 МГц (125 МГц х 32, 1.23 В);
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: DDR4 Corsair Vengeance 2750 МГц, 4 x 4 Гбайта, (15-17-17-36-1T, 1.65 В);
- Накопитель SSD: Corsair Force Series GT, 128 Гбайт;
- Блок питания: Corsair AX1500i Digital, 1500 Ватт;
- Аудиокарта: ASUS Xonar Essence STX;
- Операционная система: Microsoft Windows 7 x64 SP1.
Перечень используемых контрольно-измерительных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались приведенные ниже условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял менее 20 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Видеозапись системы охлаждения производилась на расстоянии ~10 см от вентилятора. Первые 5-10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Unigine Heaven Benchmark v4.0. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум. В процессе просмотра видеороликов можно выделить тембр и характер звуков, издаваемых системой охлаждения. Предупреждаю вас, что звук на них сильно приукрашен, то есть ощущается сильнее, чем есть на самом деле.
Уровень потребления электричества в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые на графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven Benchmark v4.0. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Температура силовых цепей измерялась путем установки термодатчика в пространство между радиатором и термопрокладкой в самое нагруженное место. Если радиатор отсутствует, то датчик крепился на самое горячее место, определяемое пирометром заранее.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя – в режиме простоя.
- Черная линия показывает уровень издаваемого шума, при определенных оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
реклама
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 0% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
Все видеокарты тестировались с заводскими частотами. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.

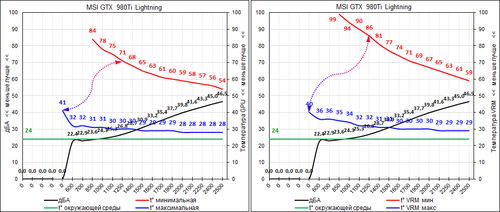

Температуры графического ядра/системы питания и обороты вентилятора/ов.
Вентиляторы не включаются до момента достижения GPU планки 62°C. А после прохождения этой отметки начинают постепенно раскручиваться. Старт очень плавный, без резких скачков и подкрутки в процессе остановки. В пассивном режиме видеокарта редко нагревается выше 40-45°C.
Отметим, что система питания хорошо контактирует с теплораспределяющей пластиной, но под нагрузками температура подбирается к 90°C. Ради чистоты эксперимента кожух сзади был на время удален, что привело к уменьшению нагрева VRM на 7-8°C. Так что дизайн и эстетика – это хорошо, но когда они влияют на охлаждение, я против.
Под нагрузкой уровень шума, исходящий от видеокарты, очень низкий. Полученные значения позволяют говорить о том, что среди всех протестированных мною GeForce GTX 980 Ti версия MSI GeForce GTX 980 Ti Lightning самая тихая. Нет и писка дросселей, что обрадует потенциальных покупателей.
