Обзор и тестирование видеокарт Sapphire Radeon R9 380 ITX Compact и XFX Radeon R9 380 Double Dissipation (страница 5)
реклама
Тестовый стенд
Тестирование видеокарт Sapphire Radeon R9 380 ITX Compact и XFX Radeon R9 380 Double Dissipation проходило в составе следующей конфигурации:
- Материнская плата: MSI Z97 Gaming 5 (BIOS v 1.11);
- Процессор: Intel Core i7-4770K 4000 МГц (100 х 40, 1.156 В) или 800 МГц во время замера шумности системы охлаждения;
- Система охлаждения процессора: Thermalright Archon (вентилятор Thermalright TY-140, 140 мм, 500 об/мин);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Kingston PC3-17000 (DDR3-2133, 10-11-11-27, 2 x 4 Гбайта, двухканальный режим);
- Накопитель SSD: SanDisk X110 256 Гбайт;
- Блок питания: ETG Premium 1200W, 1200 Ватт;
- Корпус: Cooler Master HAF 922;
- Монитор: BenQ GW2460HM, 1920 x 1080 (откалиброван).
Программное обеспечение
- Операционная система: Windows 7 x64 SP1 Ultimate;
- Драйвер видеокарты: AMD Catalyst 15.8 Beta;
- Вспомогательные утилиты:
- GPU-Z v. 0.8.5;
- Heaven Benchmark 4.0;
- MSI Afterburner v4.1.1;
- MSI Kombustor 3.5.1.0.
Инструментарий и методика тестирования
Для разгона видеокарт, а также мониторинга температур и оборотов вентилятора использовалась фирменная утилита MSI Afterburner v4.1.1.
реклама
Проверка стабильности работы ускорителей в процессе разгона проводилась утилитой MSI Kombustor 3.5 (режим GPU Burn-in, 1920 x 1080). Полученные частоты дополнительно проверялись прогонами теста Heaven Benchmark v 4.0 c экстремальным уровнем тесселяции и графических тестов из пакетов 3DMark 2013, 3DMark 11 и 3DMark Vantage.
Для проверки температурного режима видеокарт в условиях, приближенных к повседневным, использовался Heaven BenchMark v4.0 (quality: ultra, tessellation: extreme, AA8x, 1920 х 1080).
Уровень шума измерялся при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0.5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 28 дБ. Все системные вентиляторы, включая установленный в блоке питания, отключались. На графиках граница условной бесшумности для системы определена на уровне 30.5 дБ, граница условного комфорта – на отметке 37 дБ. Температура воздуха в помещении составляла 26 градусов по Цельсию.
Дополнительно снимались показания потребляемой мощности с помощью ваттметра Robiton PM-2 и температуры печатной платы ИК термометром Fluke 59 MAX.
Стандартные частоты и разгон
Тест Sapphire Radeon R9 380 ITX Compact
Наличие заводского разгона – отнюдь не главный плюс модели Sapphire, да и повышение тактовых частот здесь вопрос относительный. Так, графический процессор работает при 980 МГц против 970 МГц, а вот частота видеопамяти ниже – 1400 МГц против 1425 МГц. Мониторинг напряжения отсутствует.
реклама

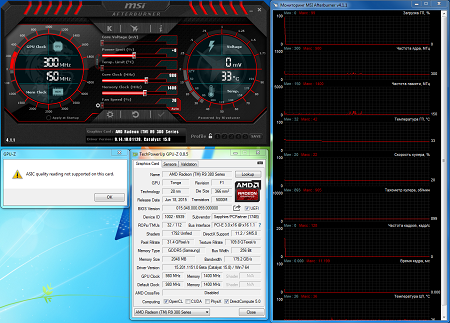

В режиме без нагрузки частотная формула равна 300 / 150 МГц, а температура графического ядра в таком состоянии после тестов снижается до 34°C. Скорость вращения крыльчатки вентилятора – 900 об/мин, что равняется 20% от максимума, шум при этом можно охарактеризовать как очень низкий.
При запуске теста Heaven Benchmark 4.0 частоты ядра и памяти повышаются до заявленных 980 МГц и 1400 МГц соответственно.
При такой нагрузке вентилятор раскручивается до 43% от своей максимальной мощности (1760 об/мин), а издаваемый уровень шума можно назвать комфортным для продолжительной работы – он по-прежнему ниже среднего. Графический процессор при этом прогревается до 69°C, что является хорошим результатом.
Как всегда, проверить эффективность системы охлаждения нам поможет программа MSI Kombustor. Трех минут хватает для фиксации температуры на отметке 71°C, вентилятор раскручивается до 2100 об/мин, и его уже отчетливо слышно. Для удержания теплового пакета в заданных рамках видеокарта снижает частоту ядра с 980 МГц до 925 МГц.
При переходе к разгону выставляются следующие настройки:
- Скорость вращения вентиляторов 50% (2150 об/мин);
- Power Limit +20.
Несмотря на «умный» ШИМ-контроллер 3567B, управление и мониторинг напряжением заблокированы, так что приходится довольствоваться тем, что есть.
Тем не менее, итоговый результат можно назвать высоким – 1125 МГц по видеоядру и 1650 МГц по памяти. Да и система охлаждения Sapphire Radeon R9 380 ITX Compact вполне справляется со своей задачей, в принципе, ее можно оставлять в положении «Auto».
Тест XFX Radeon R9 380 Double Dissipation
Данная модель поставляется с заводским разгоном: до 990 МГц по ядру против 970 МГц у эталонной версии Radeon R9 380. Частота памяти составляет прежние 1425 МГц.

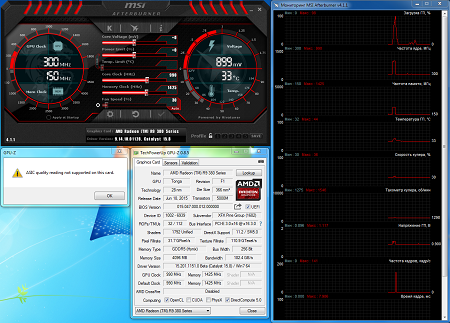

В режиме без нагрузки частоты видеокарты XFX понижаются до 300/150 МГц, температура графического процессора – до 33°C, а шум, издаваемый системой охлаждения, можно назвать низким. Но есть одно «но»: скорость вращения крыльчаток в простое равна 1300 об/мин, хотя обороты спокойно снижаются до 1000 об/мин. Спешно настроенный BIOS или просто чья-то халатность?
реклама
Но самое веселое происходит при переходе в 3D. При запуске теста вентиляторы оживают буквально на глазах, повышая обороты за пару минут до 2700 об/мин! Уровень шума становится выше среднего, с которым мириться ну никак не хочется, при этом температура видеоядра – вполне комфортные 67°C.
Так в чем же дело? Все просто – такая кривая для вертушек зашита на уровне BIOS, без ручной настройки здесь никак не обойтись. Кроме того, с данным экземпляром отмечается писк дросселей в нагрузке, который побороть не удается.
Из положительных моментов отметим возможность отслеживать энергопотребление XFX Radeon R9 380 Double Dissipation по параметру VDDC Power.
MSI Kombustor прогревает видеокарту еще сильнее – до 71°C. При этом частота ядра снижается с 990 МГц до 920 МГц, а вентиляторы раскручиваются до 2900 об/мин.
На первом этапе разгона повысим производительность безопасным методом: не затрагивая напряжение, а лишь отодвинув ползунок Power Limit в крайнее правое положение.
При автоматической скорости вращения крыльчаток достигается высокий результат – 1110 МГц для ядра и 1600 МГц – для памяти. Уровень шума сохраняется на прежнем уровне: он высокий и не самый приятный.
При переходе к максимальному разгону выставляются следующие настройки:
- Скорость вращения вентиляторов 100% (3400 об/мин);
- Power Limit +20%;
- Напряжение на графическом процессоре +50 мВ.

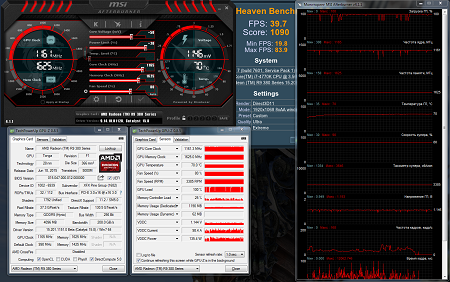

Итоговый результат оказывается еще выше: видеокарта стабильно работает при частотах ядра 1165 МГц и памяти 1625 МГц, но здесь уже сказывается низкое значение Power Limit, порой частота графического процессора снижается.
Исследование потенциала системы охлаждения
Теперь приведем график зависимости температуры графического ядра/системы питания и шума от оборотов вентилятора системы охлаждения. Данные видеокарты лишены датчиков в области цепей питания, поэтому результаты силовой части берутся с помощью пирометра. И начнем мы с Sapphire Radeon R9 380 ITX Compact.
Разработчики очень грамотно подошли к вопросу охлаждения своей модели, выбрав оптимальное соотношение между шумовыми характеристиками и температурным режимом. Но даже если вам и 1700-1800 об/мин в нагрузке слишком много, смею заверить, что запас для уменьшения скорости вращения есть, благодаря чему видеокарта становится еще тише.

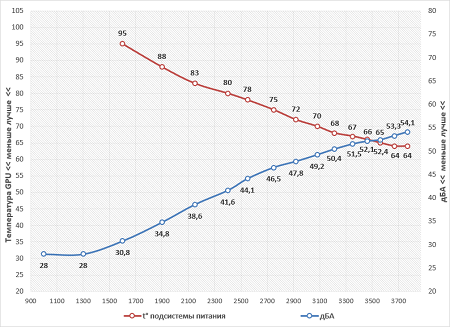

Теперь рассмотрим график зависимости температуры графического ядра/системы питания и шума от оборотов вентиляторов системы охлаждения XFX Radeon R9 380 Double Dissipation.
А вот здесь ситуация хуже. И лично мне сложно объяснить причину работы вентиляторов в нагрузке при 2700 об/мин. Несмотря на комфортные значения температур, видеокарта заметно шумит на фоне тестового стенда. Но зачем мириться с этим, если можно вручную зафиксировать обороты на отметке 2000 об/мин? Неясно, почему этого не сделали сами разработчики.
Уровень потребляемого электричества
График потребляемого электричества всего стенда в зависимости от частот видеокарт и рабочего напряжения GPU.
На выходе блока питания
Простой | Heaven BenchMark 4.0
Включите JavaScript, чтобы видеть графики
Энергопотребление в 2D замерялось при бездействии системы (на рабочем столе). Тестирование в Heaven BenchMark 4.0 проводилось при следующих настройках – quality: ultra, tessellation: extreme, AA8x, 1920 х 1080.
Напоследок остается лишь привести версии микропрограммного обеспечения: Sapphire Radeon R9 380 ITX Compact и XFX Radeon R9 380 Double Dissipation.
Заключение
Sapphire Radeon R9 380 ITX Compact
Плюсы:
- Компактные размеры формата ITX;
- Тихая и производительная система охлаждения;
- Наличие заводского разгона;
- Качественная элементная база и система питания;
- Переключатель BIOS между двумя микросхемами.
Минусы:
- Не выявлены.
Такой малыш, а способен показать зубки – так можно сказать про Sapphire Radeon R9 380 ITX Compact. Несмотря на свою миниатюрность, она не только идет наравне с остальными видеокартами своего класса, но и обходит часть из них, в том числе и полноразмерных конкурентов. Новинка определенно заслуживает похвалы в свой адрес.
Единственное, к чему можно придраться в случае Sapphire Radeon R9 380 ITX Compact – к скромному по нынешним меркам объему видеопамяти. Правда, в разрешении Full HD с ним можно играть во все современные игры, пусть и не на максимальных настройках, а вот 2K не потянет уже графический процессор.
XFX Radeon R9 380 Double Dissipation
Плюсы:
- Наличие 4 Гбайт видеопамяти;
- Производительная система охлаждения;
- Заводский разгон;
- Частично реализованная возможность снятия вентиляторов для чистки.
Минусы:
- Достаточно шумная система охлаждения;
- Свист и треск дросселей в случае тестового экземпляра.
А здесь за красивой внешностью прячутся недоработки: впечатление о новинке портят мелкие замечания и шумная система охлаждения с плохо настроенной кривой вращения вентиляторов. По этой причине привычная формула «установил и забыл», увы, не работает.
В той ситуации, в которой находится модель сейчас, ее необходимо настраивать вручную под себя. В будущем положение может измениться с выходом новой версии BIOS, но пока что XFX Radeon R9 380 Double Dissipation подойдет не всем пользователям.
Выражаем благодарность:
- Компании Регард за предоставленные на тестирование видеокарты Sapphire Radeon R9 380 ITX Compact и XFX Radeon R9 380 Double Dissipation.
