Система охлаждения

Видеокарта Sapphire Radeon R9 380 ITX Compact использует кулер, конструкция которого немного отличается от классической: нет, радиатор и вентилятор на месте, но в первую очередь тут думали скорее о компактности, нежели о производительности.

Для снятия системы охлаждения необходимо открутить четыре подпружиненных винта и шесть обычных по всему периметру печатной платы.

Между кристаллом и основанием радиатора нанесен серый термоинтерфейс, который уже немного подсох. Тем не менее, это не помешало ему показать хороший результат во время тестирования, и даже замена на пасту Gelid GC-Extreme не дала существенного выигрыша.

Несмотря на то, что система охлаждения графического процессора, видеопамяти и цепей питания представляет собой единое целое, оснащенное большим количеством теплопроводящего материала, радиатор от PCB отделяется без особых усилий.

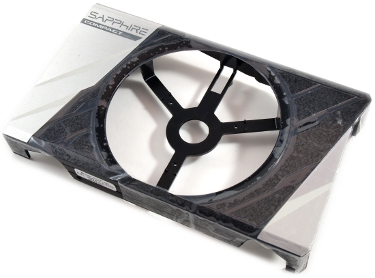

Кожух пластиковый, и в этом нет ничего удивительного, крепится он четырьмя маленькими винтиками, для которых нужна отвертка соответствующих размеров. К нему монтируется один-единственный вентилятор, отвечающий за активное охлаждение.

Без него пластиковый кожух теряет изысканность, откладываем его в сторонку и продолжаем рассмотрение оставшихся элементов.

Габариты стомиллиметрового вентилятора и впрямь велики, но замеры диаметра лопастей показывают более скромное значение – 88 мм.

Здесь использована модель компании FirstD, вертушки которой обеспечивают хорошую производительность и невысокий уровень шума на средней скорости вращения. Маркировка FD9015U12D, характеристики 12 В и 0.55 А, диапазон оборотов согласно мониторингу составляет 900-3300 об/мин.

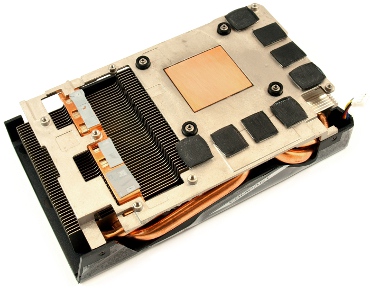

За непосредственное охлаждение графического процессора отвечает крупный цельнометаллический радиатор, пронизанный двумя 8 мм тепловыми трубками и двумя диаметром поменьше – 6 мм. В основание впаяна медная пластина для улучшения передачи тепла на крайние элементы.

Этот же эффективный прием использован разработчиками и в случае силовой части. Не остались без внимания и микросхемы памяти: широкое основание радиатора контактирует с ними посредством черных термопрокладок.

Как можно видеть, система охлаждения продумана до мелочей и нареканий не вызывает, все остальное покажет тестирование.

Печатная плата

Ни для кого не будет сюрпризом, что порой разработчики используют старые наработки, и в данном случае печатная плата досталась новинке от прошлой модели – Sapphire Radeon R9 285 ITX Compact.

Изменения кроются лишь в элементной базе, часть которой перемаркирована, в остальном здесь применяются долговечные твердотельные конденсаторы, Direct-FET транзисторы и фирменные дроссели с пониженным энергопотреблением Black Diamond.

Сама же PCB выполнена на текстолите черного цвета, ее длина составляет скромные по современным меркам 171 мм.

Питание видеокарты выполнено по схеме 5+1+1 фазы (для GPU, PLL и микросхем памяти соответственно). За управление отвечает ШИМ-контроллер IR 3567B, размещенный неподалеку.

Сердцем модели стал графический процессор Antigua (Tonga), выпущенный в конце августа 2014 года, ревизия 215-0877000. О каких-либо оптимизациях и улучшениях внутри кристалла доподлинно неизвестно.

GPU произведен по 28 нм техпроцессу и содержит 1792 универсальных шейдерных процессора, 32 блока растеризации и 112 текстурных блоков.

Общий объем видеопамяти составляет 2048 Мбайт. Он набран восемью микросхемами по 256 Мбайт каждая производства Samsung с плохо читаемой маркировкой. Паспортная частота памяти – 1400 МГц (эффективная частота 5600 МГц). Обмен данными осуществляется посредством 256-битной шины.
