Система охлаждения
С установленной системой охлаждения связана одна интересная вещь: разработчики оснастили видеокарту почти съемными вентиляторами. И здесь ключевое слово – «почти». Вытащить их из кожуха задача несложная, надо лишь потянуть два лепестка и он поддастся, но вся проблема в том, что длины проводов не хватает, чтобы их извлечь полноценно, а разъемы для подключения спрятаны глубоко.
Как итог: на приведенной фотографии обе вертушки извлечены настолько максимально, насколько это возможно, больше не получится. Задумка очень интересная, но реализация подводит.
Для снятия всей СО необходимо всего лишь выкрутить четыре подпружиненных винтика. Нанесенная термопаста уже подсохла, но проблем с теплопередачей отмечено не было, были другие вопросы, о которых рассказ пойдет в соответствующем разделе.
реклама

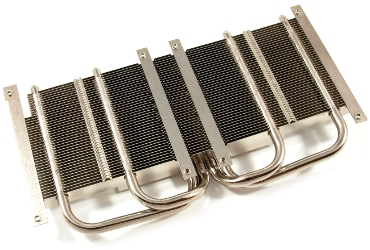

Основной кулер представлен крупным радиатором, который пронизывают четыре тепловые трубки диаметром 6 мм каждая. В основание впаяна медная пластина, обработанная мелкой фрезой, но до зеркального состояния она не дотягивает.
Два вентилятора крепятся вместе с кожухом к радиатору с помощью восьми винтов интересной формы, которые можно было видеть с лицевой стороны видеокарты.
Для улучшения теплопроводности все контакты конструкции тщательно пропаяны, что должно повысить эффективность охлаждения.
Пару сюрпризов скрывает кожух модели. Во-первых, он прячет интересную разводку проводов, длины которой как раз хватило бы для извлечения и чистки вентиляторов, но здесь поступили по-другому.
реклама
Во-вторых, он не цельный, а разбирается на две части, соответственно для каждой вертушки своя. Как недостаток отметим то, что разобрать оказалось проще, чем собирать все это воедино .
Два 90 мм вентилятора представлены компанией Cooler Master, модель FY09010H12LPB, характеристики 12 В и 0.45 А. Кому-то будет полезной маркировка каждого цвета провода. Скорость вращения крыльчатки находится в диапазоне 1000-3800 об/мин.

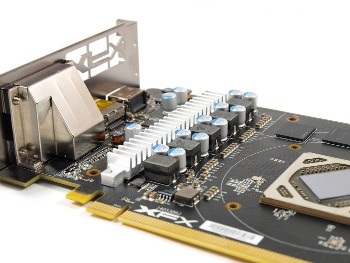

Особняком стоит маленький радиатор цепей питания, высота и ширина которого не блещут физическими размерами.
Несмотря на столь компактные габариты, проведенное тестирование показало, что все не так плохо, как можно счесть с первого взгляда. С микросхемами он контактирует через серую термопрокладку.
Печатная плата
И снова сюрприз испорчен, перед нами печатная плата модели прошлого поколения XFX Radeon R9 285 Double Dissipation со всеми достоинствами и недостатками.
Ее длина составляет 222 мм. Применена качественная элементная база, в том числе твердотельные конденсаторы и дроссели с ферритовыми сердечниками.
Схема подсистемы питания рассчитана по формуле 5+1+1 (для GPU, PLL и микросхем памяти соответственно). В качестве контроллера применяется микросхема NCP81022, которая распаяна чуть ниже.
реклама
Графический процессор здесь тот же – Antigua, выпущен он в начале сентября 2014 года, ревизия 215-0877000. GPU произведен по 28 нм техпроцессу и включает в себя 1792 универсальных шейдерных процессора, 32 блока растеризации и 112 текстурных блоков.
На плате распаяны восемь микросхем памяти по 512 Мбайт каждая производства SKhynix с шиной обмена данных 256 бит, что дает общий объем памяти в 4 Гбайта.
Паспортная частота составляет 1425 МГц (эффективная частота 5700 МГц).
