Основание

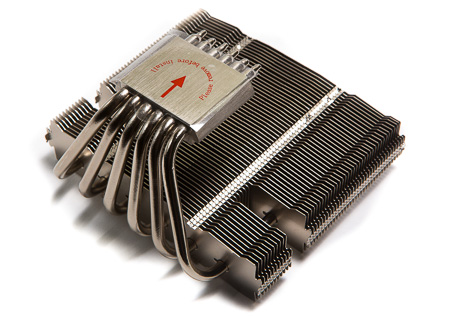

Основание кулера защищено наклейкой, которую нужно снять перед установкой системы охлаждения.

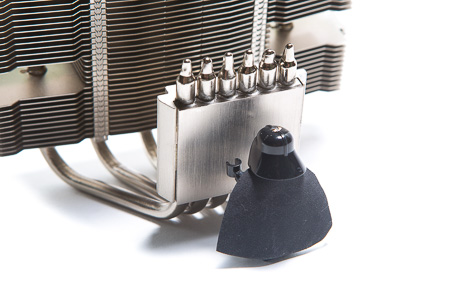

«Подошва» радиатора состоит из двух пластин, между которыми пропаяны тепловые трубки.
реклама
Поверхность основания гладкая, но отполирована не до зеркального блеска, отражение мутное.

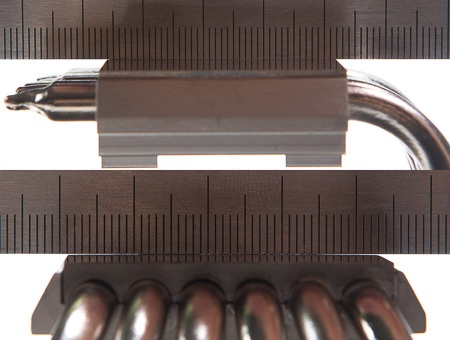

Тест с линейкой показывает небольшой горб.
А вот отпечаток на удивление весьма неплох.
Вентилятор
Для обдува радиатора используется нестандартный вентилятор 120 х 120 х 20 мм. Это модель HA1220H12SA-Z, которую в свободной продаже не встретишь, поскольку она идет лишь в комплекте с системой охлаждения SilverStone NT06-Pro.
реклама

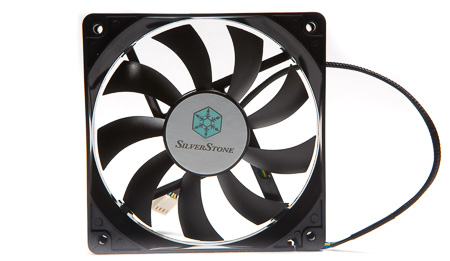

Вентилятор получил черную крыльчатку с большим ротором и девятью узкими лопастями, оснащен поддержкой PWM-управления и работает со скоростью 1000-2200 об/мин. Довольно необычно, но об уровне шума упоминаний нет.
С обратной стороны присутствует наклейка с логотипом и моделью пропеллера.

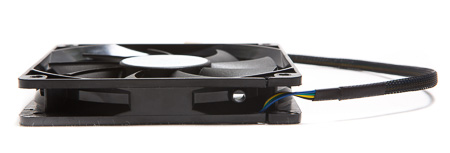

Толщина корпуса вертушки всего 20 мм.
Характеристика |
|
Маркировка |
|
Размер, мм |
|
Толщина, мм |
|
Диаметр крыльчатки, мм |
|
Диаметр ротора, мм |
|
Длина лопасти, мм |
|
Длина провода, мм |
|
Тип коннектора, pin |
|
Скорость вращения, об/мин |
|
Воздушный поток, CFM |
|
Уровень шума, дБА |
|
Сила тока, А |
|
Напряжение, В |
|
Подшипник |
|
Срок службы, ч |
|
Масса, г |
|
Рекомендованная цена, руб. |
|
Установка и совместимость
После проведения тестов могу с уверенностью сказать, что процесс сборки креплений у систем охлаждения SilverStone и Noctua практически идентичен, а значит, у обеих моделей он прост и удобен.
Вся процедура продемонстрирована ниже на анимированном (GIF) изображении. Все наглядно и понятно, а тем, у кого возникли какие-либо сложности в процессе, рекомендую обратиться к инструкции, идущей в комплекте, либо скачать ее с официального сайта.
На приведенном изображении отображен процесс установки на платформу LGA 2011-3, для прочих платформ (LGA 115Х, LGA 1366, AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+) установка немного отличается, поскольку требует использования «бэкплейта» (крепежной пластины).
Когда крепление собрано, остается только установить радиатор, это так же просто, как и сборка креплений. Нужно добраться отверткой до винтов прижимной пластины через отверстия в конструкции и закрутить их.

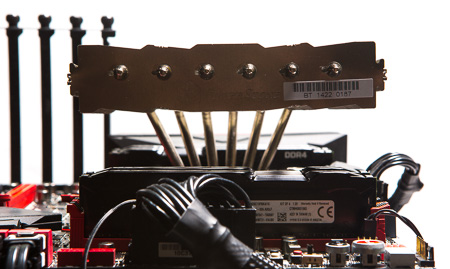

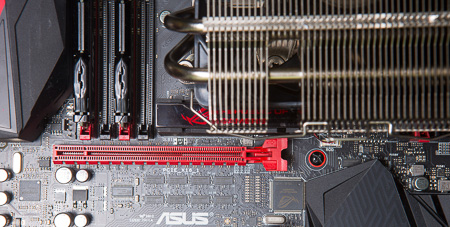

Благодаря габаритам проблемы с перекрытием верхнего слота PCI-E отсутствуют.
реклама

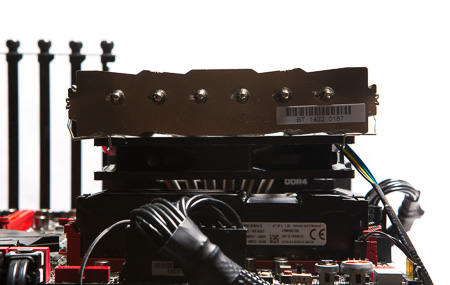

Вентилятор фиксируется на радиаторе с помощью специальных скоб, идущих в комплекте.

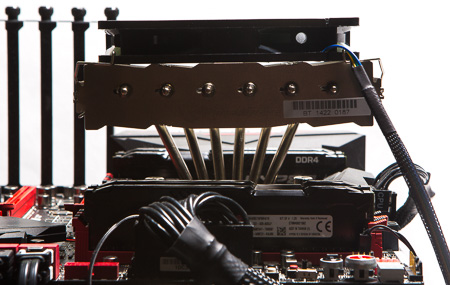

Как и в предыдущем случае, вентилятор можно установить в двух положениях: сверху и снизу. Далее система охлаждения будет протестирована в обоих режимах.

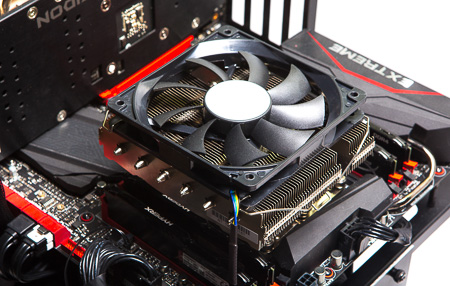

При установке вентилятора сверху целесообразнее его разместить направлением воздушного потока вниз (на материнскую плату). Охлаждение будет эффективнее, а работа кулера тише.

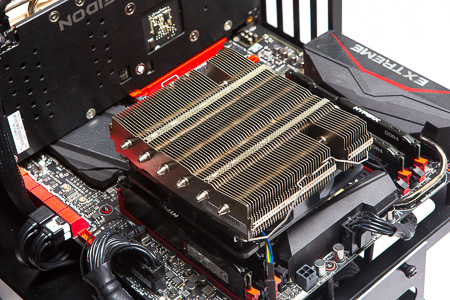

А при установке вентилятора снизу его стоит ставить по направлению воздушного потока вверх (от системной платы).

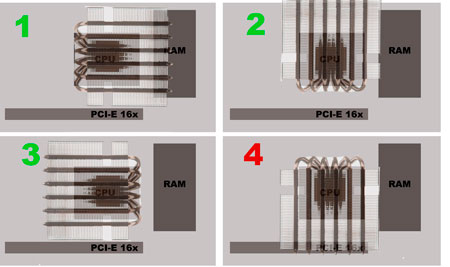

Чуть не упустил один важный момент, касающийся того, как устанавливать радиатор. На скорую руку я сделал простую схему с четырьмя вариантами возможной установки радиатора, просьба не придираться к ее виду и примерному соблюдению пропорций.
При условии, что PCI-E слот находится близко к CPU, проблем с его перекрытием не возникнет в первом, втором и третьем положениях. Лишь в четвертом варианте установки радиатора будет проблематично установить видеокарту в верхний PCI-E слот.
