Мое первое впечатление от MSI Z97A Gaming 6 – это хорошее расположение слотов расширения.

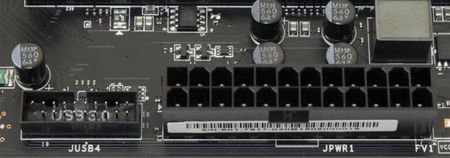

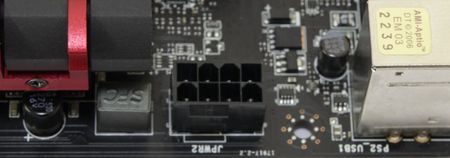

Питание на материнскую плату подается через основной и дополнительный коннекторы ATX по схеме 24+8.
реклама
Для установки модулей памяти типа DDR3 предусмотрено четыре разъема черного цвета.
Производителем заявлена поддержка режимов работы DDR3 1066, 1333, 1600, (1866, 2133, 2400, 2600, 2666, 2800, 2933, 3000, 3100, 3200, 3300 (разгон)) МГц со штатным напряжением 1.5 В, которое можно увеличивать. Согласно спецификации максимальный объем памяти может достигать 32 Гбайт. Разумеется, есть поддержка технологии XMP, которая позволяет разогнать память нажатием одной кнопки.

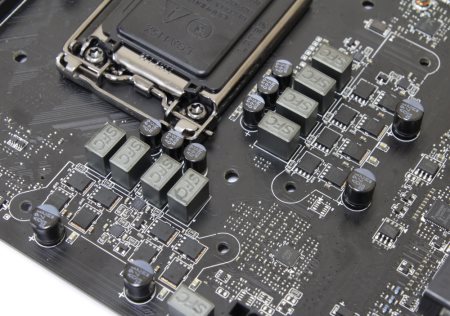

Питание процессора выполнено по восьмифазной схеме.

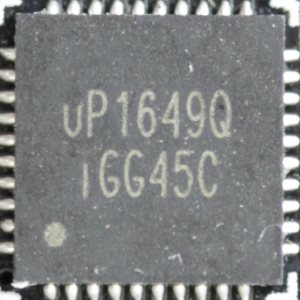

В качестве основного ШИМ-контроллера здесь используется микросхема uPI Semiconductor uP1649Q, которая может обеспечить только четыре фазы. Следовательно, общее число получено путем удвоения.
реклама
Конденсаторы твердотельные, катушки индуктивности супер ферритовые, а транзисторы типа Low Rds(on).
Рядом можно увидеть двойные драйверы uPI Semiconductor uP1951P.

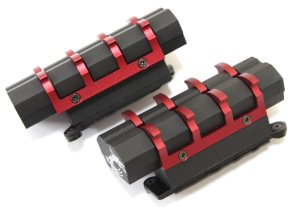

Транзисторы накрыты двумя радиаторами. Оба изготовлены из алюминиевого сплава и используют составную конструкцию. Одна часть их окрашена в черный цвет, а другая в красный.
Площадь отвода тепла у них небольшая, поскольку ребер практически нет. Кроме того, пластина теплосъемника приклеена к телу теплорассеивателя, что также не улучшает теплоотвод. Радиаторы независимы друг от друга и не соединяются тепловой трубкой. В качестве термоинтерфейса применена черная терморезинка толщиной около 1 мм.

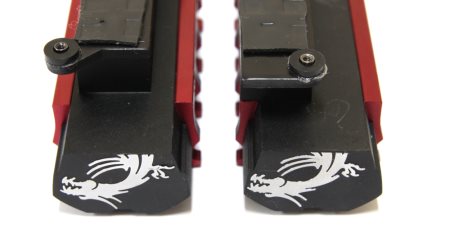

Оба радиатора крепятся при помощи двух подпружиненных винтов с обратной стороны. С торца каждого можно обнаружить серебристое изображение дракона.

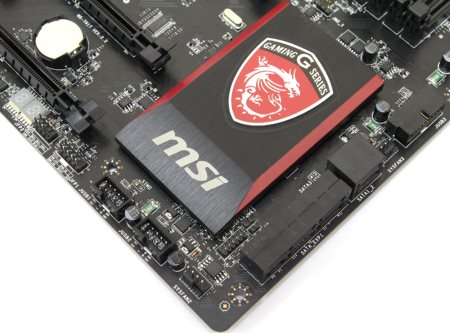

Еще один радиатор отводит тепло от чипсета. Он также изготовлен из алюминиевого сплава и окрашен в черный цвет. Только по бокам на скосах присутствует красная краска.
Сверху находится декоративная пластинка с эмблемой серии Gaming. Ниже серебристыми буквами обозначен логотип производителя. Ребер на этом радиаторе нет вообще.
Вдобавок здесь есть отдельная пластина, которая контактирует непосредственно с кристаллом чипсета. Она также приклеена к телу радиатора и для верности прикручена двумя винтами. На ней можно обнаружить защитную рамку из мягкого пористого материала и термоинтерфейс, в роли которого выступает серое твердое вещество. Во избежание перекосов на радиаторе присутствуют дополнительные кубики из мягкого материала. Крепление осуществляется с обратной стороны при помощи двух подпружиненных винтов.

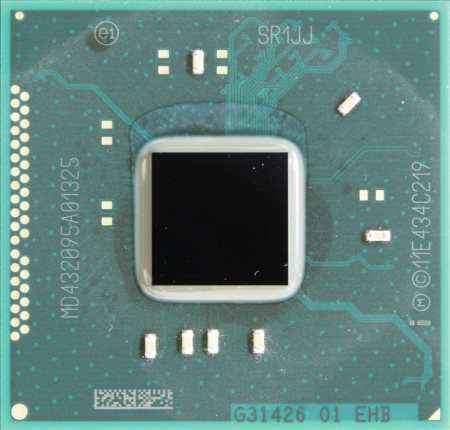

Под радиатором прячется чипсет Intel Z97.

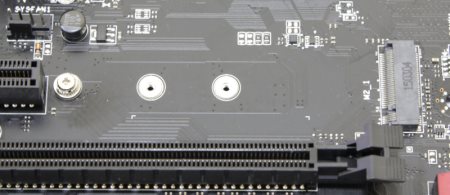

На плате присутствует новомодный интерфейс M.2. Он поддерживает оба режима, а именно M.2 SATA (6 Гбит/с) и M.2 PCI-e (10 Гбит/с). В первом случае порты SATA 5 и 6 будут недоступны. Кроме того, должна быть поддержка NVMe, но производитель об этом ничего не сообщает.
реклама

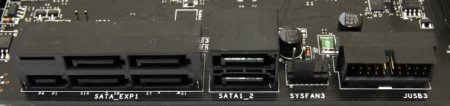

Те же самые 10 Гбит/с обеспечивает интерфейс SATA Express. Он скомбинирован с обычными SATA 6 Гбит/с и реализован при помощи встроенного в чипсет контроллера. По соседству можно обнаружить еще два порта SATA 6 Гбит/с.
В правом нижнем углу находится коннектор для подключения корпусного вентилятора, микросхема BIOS и разъем JSPI1 для ее программирования.
Рядом расположены две колодки для подключения четырех устройств USB 2.0.

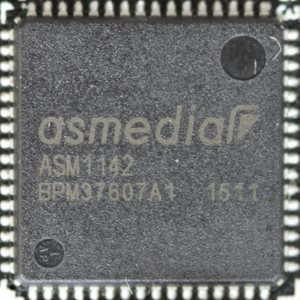

Кстати, на задней панели есть еще два разъема USB 2.0. Там же можно обнаружить два порта USB 3.0 и один USB 3.1 Type-C. Первые реализованы силами чипсета, а вот другой представлен посредством контроллера ASMedia ASM1142.
Еще на плате находятся две колодки USB 3.0, которые размещены недалеко от коннектора питания.
А в самом низу платы располагаются два разъема для подключения кнопок и индикаторов корпуса.

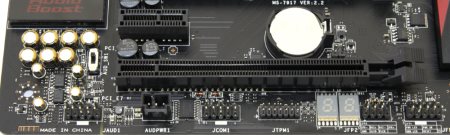

Рядом с ними находятся два семисегментных индикатора для отображения POST-кодов загрузки и инициализации. Левее расположились разъем для подключения TPM модуля, колодка COM порта и коннектор для подключения внешнего питания Direct Audio Power.
