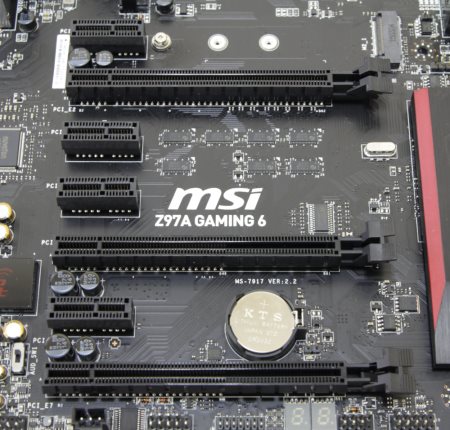

Материнская плата получила семь слотов расширения: четыре PCI-e x1 и три PCI-e x16.
Из мультиграфических технологий поддерживается как SLI, так и CrossFire. Верхний и средний слот PCI-e x16 делят пополам шестнадцать линий PCI-e третьего поколения, которые обеспечивает процессор. Нижний получает только четыре линии типа Gen2 от чипсета, которые еще выделяются для PCI-e x1.

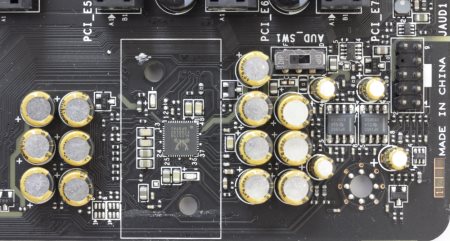

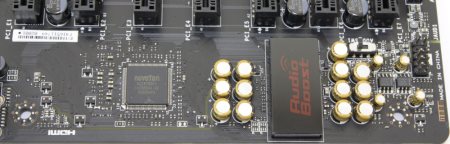

В левом нижнем углу находится звуковой кодек.
реклама
По традиции он отделен специальной полосой без слоев металлизации. С обратной стороны она подсвечивается при помощи красных светодиодов.
Здесь можно увидеть два операционных усилителя Texas Instruments OPA1652, специальные аудиоконденсаторы, которые должны улучшить качество звучания, а также переключатель функции Direct Audio Power. Последняя позволяет подключать внешнее питание к кодеку через отдельный разъем.

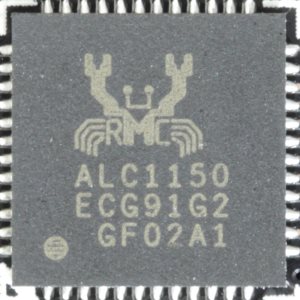

В качестве звукового кодека применена микросхема Realtek ALC1150.
Она закрыта декоративной крышкой, которая крепится двумя винтами с обратной стороны.
А в самом углу находится индикатор количества слоев металлизации. Можно воочию убедиться, что их четыре.

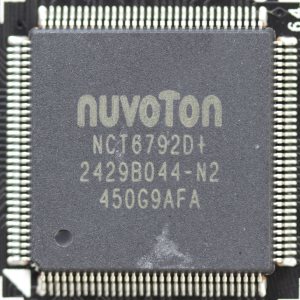

Рядом со звуковым кодеком распаян контроллер ввода/вывода и системного мониторинга Nuvoton NCT6792D.
реклама

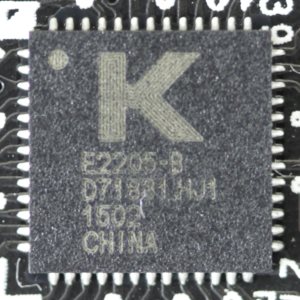

За разъемами задней панели распаяна микросхема гигабитного сетевого контроллера Qualcomm Atheros Killer E2205.
Этот чип очень часто используется на материнских платах, предназначенных для геймеров. Да, лично убеждался в том, что параметр Ping в некоторых приложениях уменьшается, но говорить об улучшении качества соединения я бы не стал. Можно лишь слегка улучшить работу уже хорошего канала за счет приоритизации трафика и сервисов QoS.

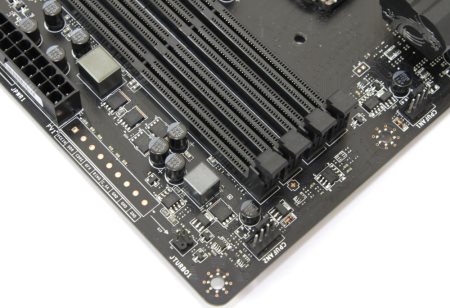

В правом верхнем углу можно обнаружить контактные площадки для измерения напряжения на компонентах системы.

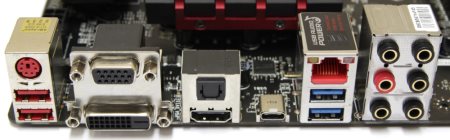

На задней панели расположились следующие интерфейсы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Два разъема USB 2.0;
- Два разъема USB 3.0;
- Один разъем USB 3.1 Type-C;
- Один видеовыход HDMI;
- Один видеовыход DVI-D;
- Один видеовыход D-Sub;
- Один гигабитный сетевой разъем RJ-45;
- Шесть аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
Технические характеристики MSI Z97A Gaming 6
Поддерживаемые процессоры | Intel Celeron G, Pentium G, Core i3, i5, i7 четвертого и пятого поколения в исполнении LGA 1150 |
Системная шина, частота | DMI 2.0 (20 Гбит/с) |
Системная логика | Intel Z97 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2000 (разгон) / 2133 (разгон) 2200 (разгон) / 2400 (разгон) / 2600 (разгон) / 2666 (разгон) / 2800 (разгон) / 3000 (разгон) / 3100 (разгон) / 3300 (разгон) МГц |
Слоты расширения | 2 - PCI-e x16 Gen3 (x8+x8); 1 - PCI-e x16 Gen2 (x4); 4 – PCIe 2.0 x1 |
Поддержка Multi-GPU | CrossFireX, SLI |
Поддержка SATA/RAID | 6 x SATA 6.0 Гбит/с портов – Intel Z97; RAID 0, 1, 5, 0+1, JBOD; 2 x SATA Express порта – Intel Z97; 1 x PCI-e M2 порт – 2x PCI-e x1 или 2х SATA |
Поддержка mSATA/M.2 | Нет/Да |
Сеть | 1х Qualcomm Atheros Killer E2205 |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 2+4x USB 2.0 (Intel Z97) |
USB 3.0 | 2+4x USB 3.0 (Intel Z97) |
USB 3.1 | 1x USB 3.1 (ASMedia ASM1142) |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6792D |
Питание материнской платы | ATX 24-pin, 8pin ATX 12V |
Разъемы и кнопки задней панели | 1x USB 3.1 Type-C 2х USB 3.0 2x USB 2.0 1x RJ45 1x HDMI 1x DVI-D 1x D-Sub 6x 3.5 мм Jack 1х Optical S/PDIF Out |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
Мы уже неоднократно могли видеть BIOS материнских плат MSI серии Gaming, и здесь, по сути, нет ничего нового. Достаточно посмотреть прилагаемый видеоролик, чтобы это понять.
Меню по-прежнему симпатично оформлено, удобное и интуитивно понятное.
Тестовый стенд
реклама
Тестирование материнской платы MSI Z97A Gaming 6 проводилось в составе следующей конфигурации:
- Материнская плата: MSI Z97A Gaming 6, версия BIOS v.10.1;
- Процессор: Intel Core i7-4790K (4000 МГц);
- Кулер: Noctua NH-D15;
- Термоинтерфейс: Gelid GC-Extreme;
- Память: 2 x 4 Гбайта DDR3 2800, Kingston HyperX;
- Видеокарта: MSI GeForce GTX 970 Gaming 4G (1114 / 1253 / 7012 МГц (ядро/boost/память));
- Накопитель SSD: Samsung 840 PRO 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Seasonic SS-1000XP, 1000 Ватт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон
Для начала стоит проверить работу функции автоматического разгона, которая называется OC Genie. Для этого в BIOS достаточно нажать одну кнопку в левом верхнем углу. После этого система перезагружается с оптимальными параметрами.
Мне неизвестно, как данная функция работает с другими процессорами, но с Intel Core i7-4790K получается не очень хорошо.

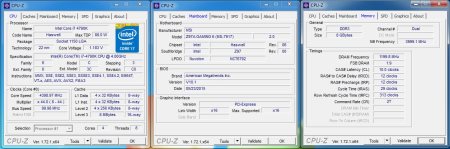

Если по сути, автоматика ограничилась установкой турбомножителя на постоянной основе. Отчасти это легко объясняется тем, что данный ЦП и так достаточно плохо гонится на воздухе.

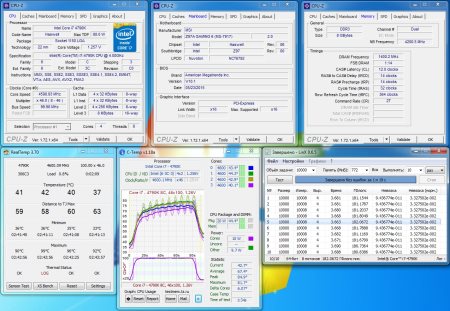

Возможно, именно поэтому производитель перестраховался, хотя можно было бы сделать несколько предустановок, как это реализовано на платах других компаний. Вручную же не составило никакого труда подобрать максимум данного экземпляра CPU.
Будем справедливы до конца. Производитель не позиционирует тестируемую модель как исключительное средство для разгона. Для этого в его ассортименте есть специальные системные платы линеек XPower и MPower. Поэтому предъявлять к ней какие-то требования нет смысла.
С задачей разгона при воздушном охлаждении MSI Z97A Gaming 6 справляется неплохо, да и оперативную память она разгоняет без всяких проблем.
