Обзор и тестирование низкопрофильного процессорного кулера Noctua NH-D9L (страница 3)
реклама
Технические характеристики
Название модели |
|
Тип конструкции |
|
Совместимость |
LGA 1156, LGA 1366, LGA 2011-0, LGA 2011-3, LGA 1151 AMD: AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ |
Габариты радиатора (Д х Ш х В), мм |
|
Габариты кулера с вентилятором (Д х Ш х В), мм |
|
Масса радиатора, г |
|
Масса кулера с вентилятором, г |
|
Материал основания |
|
Материал тепловых трубок |
|
Количество тепловых трубок, шт. |
|
Диаметр тепловых трубок, мм |
|
Материал теплоотводящих пластин |
|
Количество пластин, шт. |
|
Толщина пластины, мм |
|
Межреберное расстояние, мм |
|
Вентилятор в комплекте |
|
Модель вентилятора |
|
Типоразмер вентилятора, мм |
|
Тип подшипника |
|
Время наработки на отказ, ч |
|
Количество лопастей вентилятора, шт. |
|
Скорость вращения, об/мин |
|
Воздушный поток, куб.м/ч |
|
Уровень шума, дБ |
|
Тестовый стенд
Во время испытаний собиралась следующая система:
- Материнская плата: ASUS P8Z77-I Deluxe/WD (Intel Z77 Express Chipset);
- Центральный процессор: Intel Core i5-2500K (Sandy Bridge, LGA 1155);
- Термоинтерфейс: Gelid GC-Extreme;
- Оперативная память: Corsair DDR3-1333 CMX4GX3M2A1333C8, 2 x 2048 Мбайт;
- Видеокарта: Intel HD 3000 (встроенная);
- Накопитель: Corsair Force GS 128 Гбайт (SSD);
- Блок питания: Enermax MODU 87+, 600 Ватт;
- Операционная система: Windows 7 Professional 64-бит.
Соперники, методика тестирования, используемые утилиты
реклама

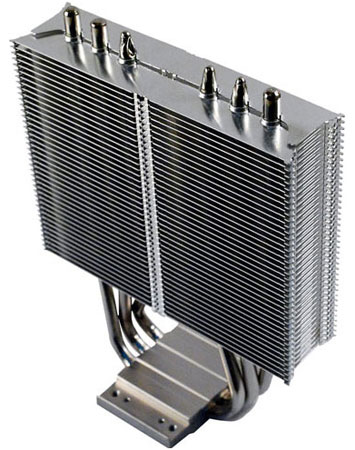

Noctua NH-D9L сравнивался с кулером Prolimatech Lynx, который был выбран в качестве эталона.
Этот достаточно небольшой толщины (площадь теплорассеивания примерно соответствует испытуемому) башенный кулер высотой 160 мм является одним из лучших в своем классе и частенько уделывает более габаритных собратьев. С его обзором вы можете ознакомиться, перейдя по указанной ссылке.
В таблице ниже приведены характеристики модели Prolimatech.
Название |
|
Габариты (без вентилятора), мм |
|
Масса радиатора, г |
|
Материал основания |
|
Материал пластин |
|
Количество пластин, шт. |
|
Толщина пластин, мм |
|
Межреберное расстояние, мм |
|
Материал тепловых трубок |
|
Количество тепловых трубок, шт. |
|
Диаметр тепловых трубок, мм |
|

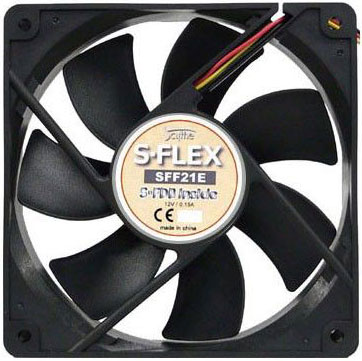

В качестве вентилятора для кулера-соперника применялся Scythe S-Flex SFF21E (типоразмер 120 х 120 х 25 мм) c номинальной скоростью вращения крыльчатки ~1200 об/мин.
Поскольку типоразмер используемых вертушек различается, для обеспечения равных условий тестирования было решено в качестве основного параметра выбрать уровень шума. Проще говоря, задавались обороты вентилятора кулера-соперника и конкретное значение звукового давления, с учетом которого в дальнейшем подбирались обороты для штатного вентилятора испытуемой системы охлаждения.
реклама
Звуковое давление замерялось цифровым шумомером Becool BC-8922 на расстоянии 10 см от вентилятора. Уровень фонового шума в помещении, где проводилось тестирование, составлял ~25 дБ.
Процессор был разогнан до частоты 4400 МГц путем увеличения множителя до 44. Напряжение Vcore поднималось в BIOS материнской платы до 1.38 В (Load-Line Calibration включен) и по показаниям утилиты CPU-Z во время нагрузки составляло ~1.376 В.
Оперативная память разгонялась до частоты 1600 МГц с задержками 9-9-9-24 1Т, функционируя при штатном напряжении 1.5 В.
Для прогрева процессора применялась LinX 0.6.5 в 64-битном режиме, объем задачи 17 000, время прогона – 20 минут. Далее система охлаждалась в простое 10 минут, после чего проводился аналогичный прогон.
Температурные показатели с CPU снимались программой Real Temp 3.7. Учитывалось среднеарифметическое значение всех четырех ядер. Если получался дробный результат, он округлялся в большую сторону.
Температура окружающей среды в районе тестового стенда поддерживалась равной 24°C, не меняясь во время тестирования. Для всех полученных в процессе замеров результатов допускается погрешность измерения в районе +/– 2%.
Результаты тестирования
На графиках ниже представлены результаты тестирования.
Меньше – лучше
Нагрузка
Включите JavaScript, чтобы видеть графики
Noctua NH-D9L проиграл своему сопернику со 120 мм вентилятором, что, собственно, ожидалось. Но все равно герой обзора показал очень хороший результат, особенно если учесть небольшую высоту радиатора и его 92 мм вентилятор. Испытуемый справился с охлаждением разогнанного процессора под стресс-тестом даже при небольшой скорости вращения крыльчатки, которая по уровню шума соответствует ~850 об/мин для 120 мм вертушки.
Стоит отметить, что передача тепла на теплорассеивающие пластины радиатора хорошая, но явно не хватает воздушного потока, тепло с пластин рассеивается недостаточно эффективно, о чем говорит их приличный нагрев (даже при оборотах ~1450 об/мин). Возможно, штатный вентилятор не обеспечивает достаточного давления (о нем производитель, кстати, умалчивает). Да и препятствие с заборной стороны вертушки (в виде одной из башен) снижает ее эффективность. Установка с этой стороны второго вентилятора на вдув может заметно улучшить эффективность охлаждения CPU.
Заключение
Лично мне Noctua NH-D9L понравился. Этот небольшой по высоте (110 мм) башенный кулер свободно размещается на материнской плате форм-фактора Mini-ITX, ни во что не упирается, не загораживает порты и слоты, быстро и легко монтируется (за счет свободного доступа к крепежным винтам), оснащен «бэкплейтом» и хорошим прижимом, а также совместим со всеми новейшими сокетами.
реклама
Если позволяет высота корпуса (а большинство моделей SFF позволяет), Noctua NH-D9L станет отличным выбором для охлаждения процессора в компактном системном блоке, обеспечив хорошее охлаждение даже разогнанного CPU. Это отличная альтернатива кулерам топ-конструкции, которые устанавливают в компактные корпуса в большинстве случаев, несмотря на не самый высокий уровень производительности.
Но все достоинства Noctua NH-D9L несколько смазываются ценой. Впрочем, продукция австрийской компании никогда не отличалась дешевизной, а за качественную вещь нужно платить. Рекомендованная стоимость Noctua NH-D9L составляет 57 американских долларов, в московской же рознице за него сегодня придется выложить около 5000 рублей, что немало. Это можно счесть единственным недостатком.
Плюсы Noctua NH-D9L:
- Качественная конструкция с применением пайки;
- Хорошая эффективность охлаждения CPU при небольшой для башенного кулера высоте;
- Удобный монтаж на материнскую плату с применением «бэкплейта», хороший прижим;
- Конструкция кулера позволяет свободно размещать его на материнских платах Mini-ITX;
- Поддержка новейших процессорных разъемов, включая LGA 2011-3 и LGA 1151;
- Наличие в комплекте фирменного качественного вентилятора с ШИМ.
Минусы кулера:
- Высокая стоимость.
