Установка и совместимость

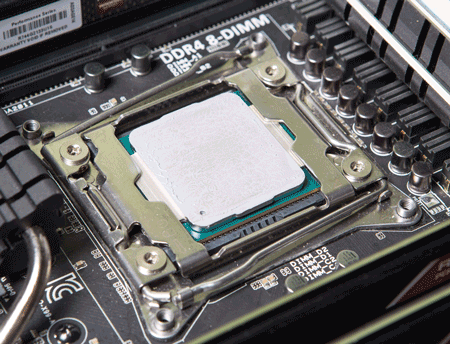

Сборка крепления для установки радиатора на платформу LGA 2011-3/2011 крайне проста, она продемонстрирована ниже на анимированном (GIF) изображении. Установка на остальные платформы проходит не менее легко, весь процесс подробно описан в инструкции, идущей в комплекте.
После установки радиатора на него надевается вентилятор, который фиксируется скобами.
реклама

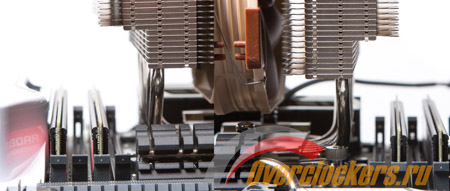

Благодаря укороченным нижним пластинам на внешних сторонах секций, у вас не возникнет проблем с установкой модулей оперативной памяти, оснащенных высокими радиаторами.

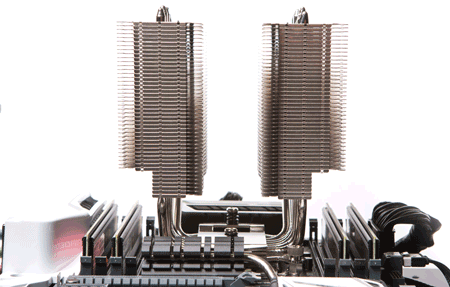

Установленный радиатор смотрится довольно лаконично, несмотря на свои внушительные размеры.
А за счет смещения основания он теперь не перекрывает верхний слот PCI-E.

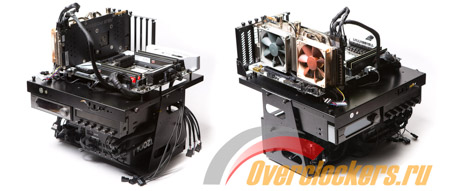

Тестовый стенд, методика тестирования и ПО
реклама
Конфигурация:
- Материнская плата: ASUS X99-Pro, LGA 2011-3, Intel X99, ATX, BIOS 1801;
- Процессор: Intel Core i7-5960X, 8/16 @3.9 ГГц, 1.048-1.053 В;
- Система охлаждения процессора:
- Noctua NH-D15S;
- Thermalright Silver Arrow iTX;
- Thermalright Silver Arrow IB-E;
- Термоинтерфейс: Arctic Cooling MX-4;
- Оперативная память: DDR4 AMD Radeon R7 Performance Series R744G2133U1S, 2400 МГц, 4 x 4 Гбайт, 11-13-14-32 t1;
- Видеокарта: ASUS ROG Poseidon GTX 980 4 Гбайта (модернизированная);
- Накопитель SSD: OCZ Vertex 3, 60 Гбайт;
- Блок питания: Corsair AX1200i, 1200 Ватт, 80Plus Platinum (терморегулируемый вентилятор);
- Реобас:
- Lamptron FC5 V3;
- Zalman ZM-MFC3 (управление PWM вентиляторами);
- Корпус: открытый стенд Lian Li PC-T60B (модернизированный).
В составе тестового стенда используется блок питания Corsair AX1200i мощностью 1200 Ватт с сертификатом качества 80Plus Platinum. Он отличается высоким уровнем КПД и очень высоким уровнем надежности. За охлаждение БП отвечает терморегулируемый вентилятор, который находится в состоянии покоя до того момента, пока нагрузка не превысит 40%. В процессе тестирования вентилятор Corsair AX1200i оставался абсолютно бесшумным, никак не влияя на показатели уровня звукового давления.
Методика тестирования и ПО
Нагрев процессора происходил при помощи программы LinX 0.6.5 с объемом задачи 16 331 Мбайт в течение 10 минут для каждого режима. Для корректности данных между каждым режимом тестирования делалась пятиминутная пауза, во время которой система охлаждения достигала первоначальной температуры (состояние покоя).
За мониторинг системы отвечали:
- HWiNFO64;
- CPU-Z v1.71.0;
- HWiNFO64;
- CPUID HWMonitor 1.25.
Для наглядности используемые программы объединены в таблицу.
Выполняемая функция |
|
Нагрев CPU |
|
Мониторинг температуры CPU |
|
Дополнительный мониторинг CPU и системы, контроль напряжения и частоты CPU |
CPUID HWMonitor 1.25; CPU-Z v1.71.0 |
Исследование возможностей участников тестирования проходило при средней температуре в помещении 28 градусов Цельсия, ее минимальное значение составляло 27, а максимальное – 29. При превышении (более 29 и менее 27) этих отметок тестирование не проводилось, поскольку при комнатной температуре в 30°C результаты разнились на 3-5 градусов в большую сторону (по сравнению с 28°C).
Основную часть времени тестирования температура держалась на отметке 28 градусов без каких-либо колебаний. Влажность воздуха в помещении на момент замеров – ~55%.

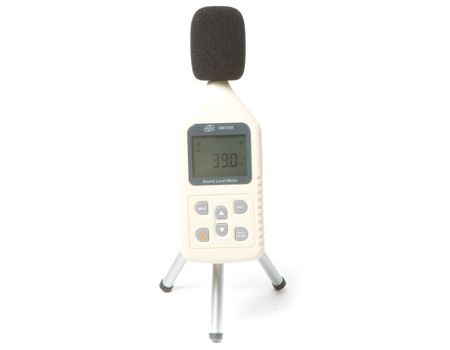

Измерение уровня шума проводилось цифровым шумомером Benetech GM1358 (диапазон измерения 30-130 дБ) с расстояния 12 см. Уровень шума в помещении – 35-36 дБ. Тестирование проводилось ночью, когда присутствие посторонних звуков минимально. Производительность рассматриваемых систем охлаждения будет подгоняться под определенные шумовые нормы, в которых будет проходить тестирование.
- 35-36 дБ – режим абсолютно бесшумной работы.
- 39-40 дБ – режим низкого уровня шума, приемлемый для комфортной работы. В корпусе с хорошей шумоизоляцией или просто в нормальном корпусе работа СО не будет слышна.
- 42-44 дБ – режим нормального уровня шума, приемлемый для работы.
- 48-49 дБ – режим высокого уровня шума, мало подходящий для комфортной работы.
- 50 дБ и выше – режим очень высокого уровня шума и максимальной производительности. Подойдет, когда нужен результат, невзирая на уровень дБ.
Для управления скоростью вращения крыльчаток вентиляторов использовался контроллер Lamptron FC5 V3, регулировка уровня тока на канал 0-12 В, ограничение мощности на канал 30 Вт. Для регулировки моделей с функцией PWM был взят реобас Zalman ZM-MFC3.
Уровень потребляемого электричества
Для разминки начнем с измерения энергопотребления системы, которое замеряется с помощью блока питания Corsair AX1200i с поддержкой функции Corsair Link. Данные, полученные при нагрузке на процессор в LinX 0.6.5, приведены на графике.
Ватт
Меньше – лучше
Включите JavaScript, чтобы видеть графики
реклама
Результаты тестирования
На графике ниже объединены результаты тестирования уровня шума (первое значение) и температур самого холодного и самого горячего ядер CPU (второе и третье значение соответственно). Для наглядности полученные данные упорядочены по ходу повышения температуры.
дБА | °C
Меньше – лучше
Включите JavaScript, чтобы видеть графики
Пожалуй, особого прорыва в случае Noctua NH-D15S не произошло.
Заключение
Это третий случай в моей практике, когда к модели Noctua возникают вопросы. С одной стороны, несмотря на известное имя и высокое качество изготовления, особого прорыва не произошло. С другой – новинка ни в чем не уступает лучшим моделям конкурентов при тестировании с горячим восьмиядерным Intel Core i7-5960X.
Возможно, причина кроется в не совсем ровном основании, но с моей точки зрения следует винить большое расстояние между секциями радиатора. И скорее всего установка второго вентилятора изменит ситуацию, но это мы проверим уже в следующей статье о суперкулерах-супергероях.
А пока перед нами не совсем удачный по сравнению с конкурентами, но более дружелюбный в плане совместимости кулер. Среди прочих достоинств Noctua NH-D15S отметим хороший комплект поставки, тихий долгоживущий вентилятор и общее качество изготовления.
Плюсы Noctua NH-D15S:
- Асимметричное строение;
- Не перекрывает PCI-E слот;
- Не мешает высоким радиаторам модулей памяти;
- Неплохой уровень производительности;
- Интересный внешний вид;
- Высокое качество исполнения;
- Эффективный и тихий вентилятор;
- Простой процесс установки;
- Богатый комплект поставки;
- Возможность установки второго вентилятора.
Минусы кулера:
- Неровное основание.
