Система охлаждения

Переходим к одному из главных пунктов, на который пользователь должен обратить свое внимание при выборе – качественной и эффективной системе охлаждения. Посмотрим, как же с этой задачей справились разработчики.

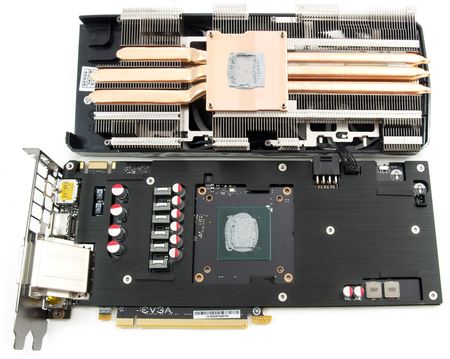

Для начала необходимо открутить четыре небольших подпружиненных винтика по периметру графического процессора. В глаза же сразу бросается массивный радиатор и термоинтерфейс, который был хоть и невысохший, но на ощупь напоминал крахмальный пластилин.

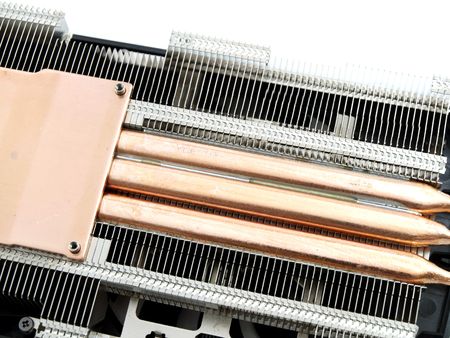

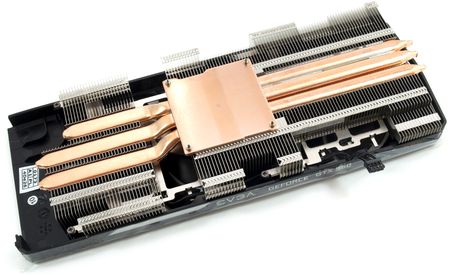

Кулер поистине огромен и заслуживает уважения. В его основе лежит множество алюминиевых никелированных пластин, пронизанных тремя 10 мм тепловыми трубками.

В основании расположена медная пластина для контакта с графическим процессором и распределения тепла между всеми элементами СО.

К слову, все соединения тщательно пропаяны. На одной трубке виднеются цифры: возможно, это порядковый номер тепловой трубки.

Для демонтажа кожуха необходимо вооружиться тонкой отверткой, иначе к четырем винтикам не подлезешь.

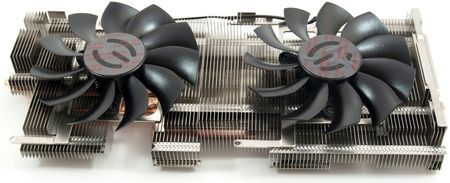

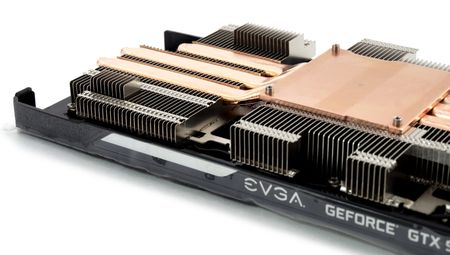

Под собой этот элемент скрывает массивный радиатор с пластинами разной геометрической формы, специальное шасси для вентиляторов и сами вертушки с интересной крыльчаткой лопастей.

Очевидно, разработчики хотели использовать все доступное место.

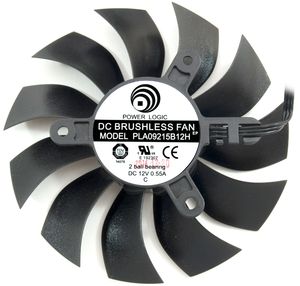

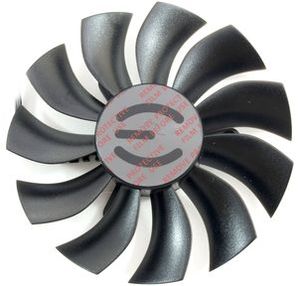

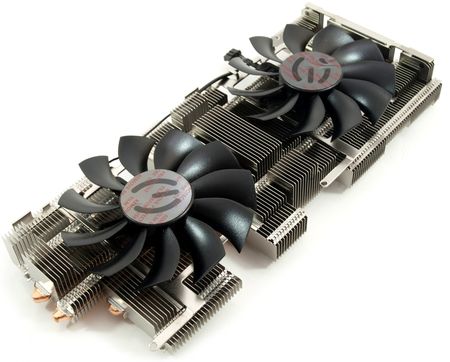

Вентиляторы надежно вмонтированы на подставку. В данном случае это модели фирмы Power Logic с маркировкой PLA09215B15H и характеристиками 12 В, 0.55 А.

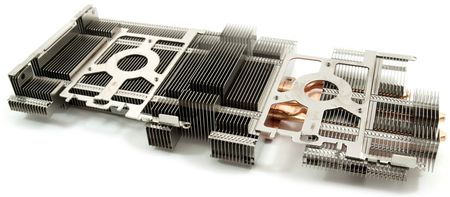

После их снятия взору откроется кулер с непростой структурой.

Остается лишь рассказать о паре моментов.

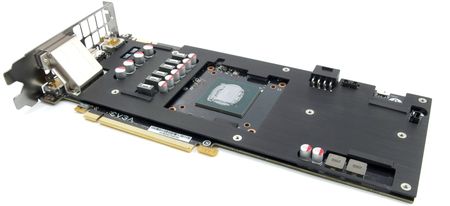

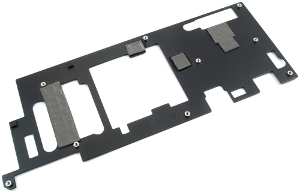

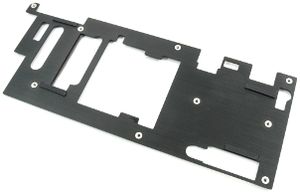

Усиливающая пластина крепится с помощью девяти винтов и является неким подобием радиатора, а точнее теплораспределительного элемента (ведь оребрения у нее нет) для двух микросхем памяти и подсистемы питания.

Справляется ли такое решение с поставленной задачей – выяснится позже. Контакт с последними осуществляется через резиновую термопрокладку.

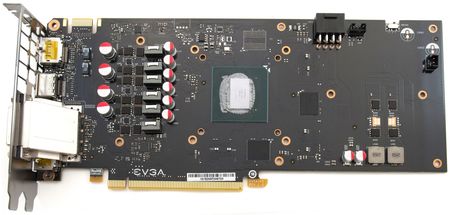

Печатная плата

Эталонной модели GeForce GTX 960 компанией Nvidia так и не было представлено, поэтому каждый производитель был волен изготавливать видеокарту этой серии как ему угодно: кто-то стал разрабатывать новую печатную плату, кто-то взял за основу PCB прошлых поколений.

Отмечу, что при обзоре EVGA GeForce GTX 960 SuperSC ACX 2.0+ сходства с другими моделями не обнаружено, это еще один плюс в копилку разработчиков. В модели используется качественная элементная база, например, танталовые конденсаторы и транзисторы типа DirectFET.

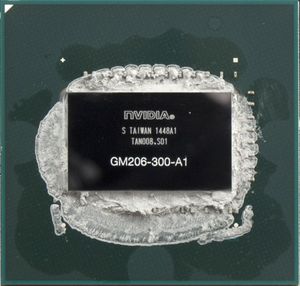

Сердцем выступает графический процессор Nvidia GM206-300-A1, произведенный по 28 нм техпроцессу в конце ноября 2014 года.

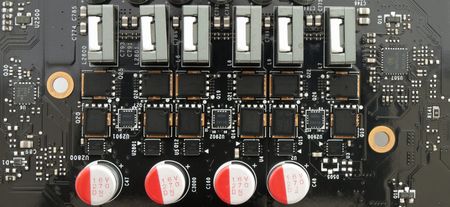

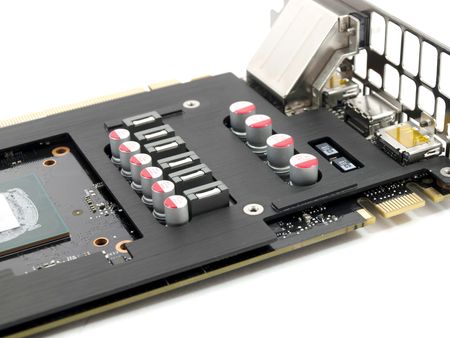

Что касается подсистемы питания, то шесть удвоенных фаз отвечают за питание ядра, две – за питание памяти.

ШИМ-контроллер NCP81174 – это классический выбор для всей линейки графических ускорителей GeForce GTX 9xx. Поскольку он лишен «умной» шины, то управлять питанием придется через драйвер видеокарты.

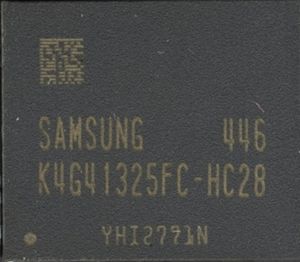

Четыре микросхемы памяти объемом 512 Мбайт каждая производства Samsung с маркировкой K4G41325FC-HC28 составляют общий объем 2048 Мбайт, шина обмена данных равна 128 бит. Паспортная частота памяти – 1753 МГц (эффективная частота 7012 МГц).
