Обзор и тестирование видеокарт KFA2 GeForce GTX 960 EXOC White Edition и KFA2 GeForce GTX 970 EXOC Black Edition (страница 3)

Обзор KFA2 GeForce GTX 970 EXOC Black Edition

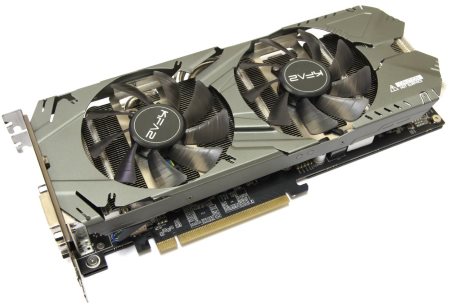

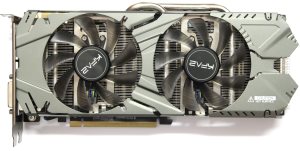

Поскольку на коробке было написано Black Edition, то я рассчитывал увидеть черную видеокарту. На поверку же все оказалось совсем не так.

Черная только сама печатная плата и пластина, что закрывает заднюю поверхность. Кожух и вентиляторы серые.

Кроме того, сквозь лопасти виднеется серебристый радиатор. Его, кстати, тоже можно было сделать черным, но производителя это не смущает. Поэтому версия Black Edition получилась не совсем черной.

Длина видеокарты составляет 270 мм, в толщину она занимает два слота.

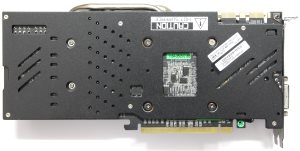

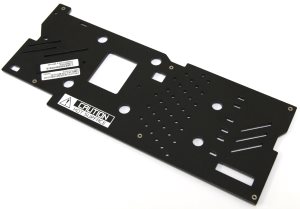

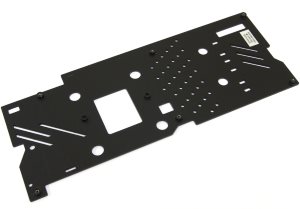

Здесь на задней пластине тоже находится предупреждение о том, что она может оказаться горячей. В действительности пластина оказывается таковой только, если принудительно снизить скорость вращения вентиляторов и запустить какой-нибудь тяжелый тест.

Крепится она по-прежнему при помощи нескольких винтов с лицевой стороны. Чтобы до них добраться, нужно сперва снять кулер, открутив четыре подпружиненных винта сзади.

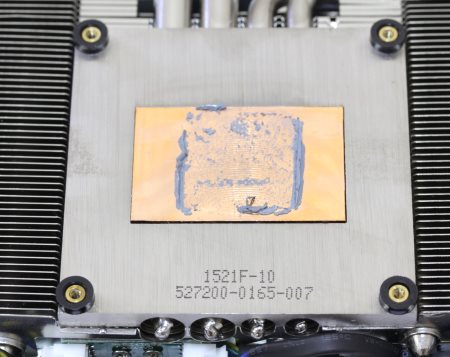

В качестве термоинтерфейса используется густая серая термопаста. Поверхность теплосъемника обработана очень грубо, виднеются канавки от фрезы.

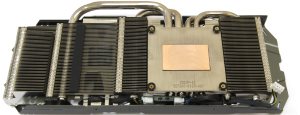

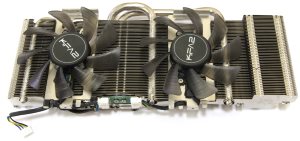

Радиатор изготовлен по похожей технологии, однако здесь используются четыре медные никелированные тепловые трубки (две по 8 мм и две по 6 мм).

Внимательный читатель заметит, что они расположены не совсем симметрично относительно основания. С одной стороны находятся две по 8 мм, а с другой две по 6 мм. Понятно, что вся конструкция пропаяна, но эффективность может быть нарушена.

Штатные вентиляторы крепятся непосредственно к радиатору.

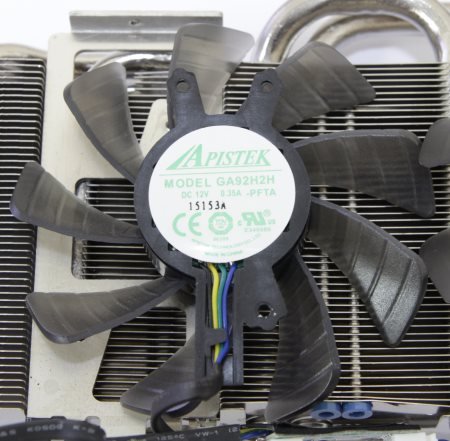

Здесь используются устройства Apistek GA92H2H с техническими характеристиками 12 В, 0.35 А. Диаметр их составляет 90 мм, хотя некоторые фирмы уже устанавливают 100 мм. Подсветки здесь нет, и в простое они не отключаются.

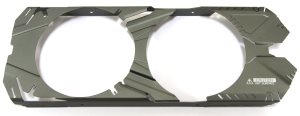

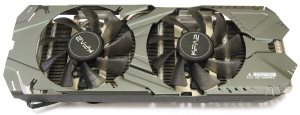

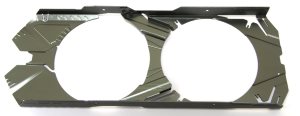

Сверху радиатор закрыт металлическим кожухом.

Он изготовлен из алюминиевого сплава и окрашен в серый цвет, а крепится при помощи четырех маленьких винтов по краям.

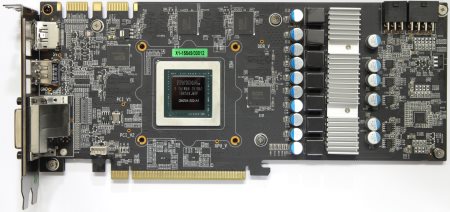

После демонтажа системы охлаждения видеокарта выглядит так.

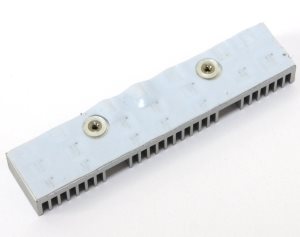

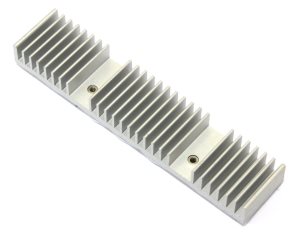

Здесь тоже есть небольшой алюминиевый радиатор, который отводит тепло от транзисторов.

Он крепится с обратной стороны при помощи двух винтов жестко. В качестве термоинтерфейса используется голубая терморезинка.

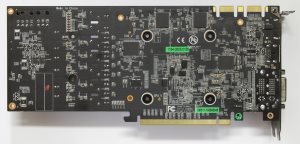

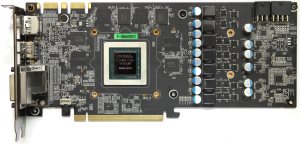

После того, как мы сняли все элементы с видеокарты, она приобретает следующий вид.

Снова перед нами не эталонный дизайн, а печатная плата собственного изготовления. Возможно, производитель тем самым пытался улучшить разгонный потенциал или сократить издержки производства, что-то упростив. Истину знают лишь инженеры компании, но она где-то рядом, поскольку нужна сильная мотивация, чтобы с нуля изготовить дизайн PCB, а не использовать «референс», просто оснастив модель фирменной СО.

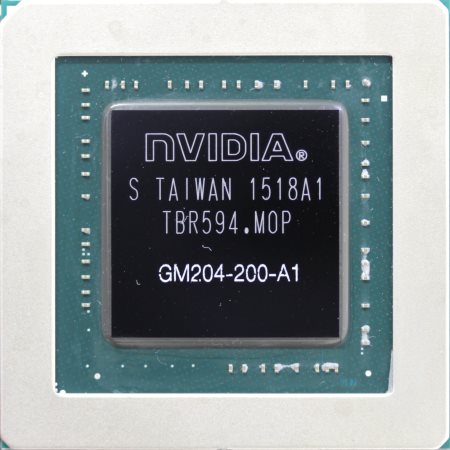

Посередине мы снова можем увидеть графический процессор. На этот раз перед нами Nvidia GM204.

В модификации GeForce GTX 970 он наделал много шума, поскольку может быстро работать только с 3.5 Гбайт памяти. Остальные 512 Мбайт функционируют ощутимо медленнее, но видеокарта все равно остается одной из лучших по соотношению цена/качество.

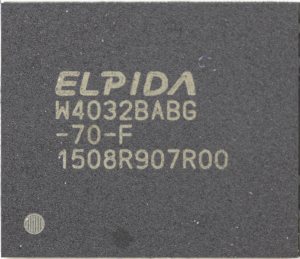

Так или иначе, но на данной видеокарте распаяно восемь микросхем памяти типа GDDR5 по четыре с каждой стороны.

Вместе они образуют 256-ти битный интерфейс передачи данных, а их совокупный объем составляет 4 Гбайта. Здесь используются микросхемы компании Elpida, которые не лучшим образом подходят для разгона.

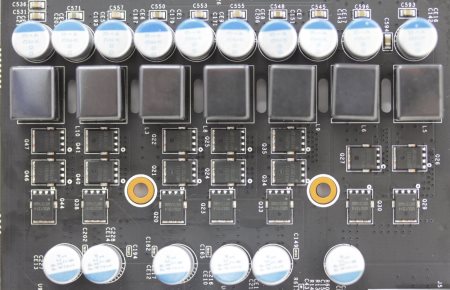

Питание на видеокарте выполнено по схеме 5+2+1 (GPU/MEM/PLL).

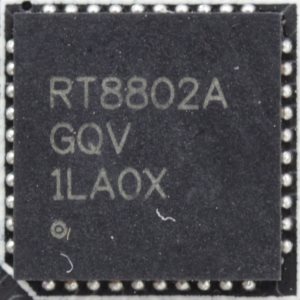

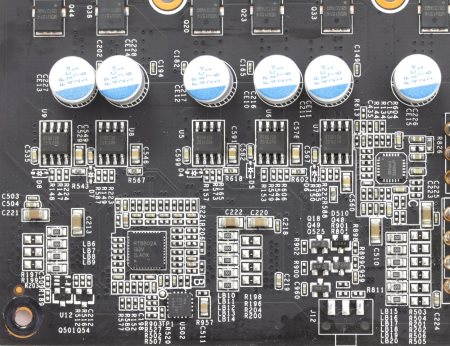

В качестве основного ШИМ-контроллера применена микросхема Richtek RT8802A. Такой чип использовался, как правило, на графических решениях 700-й серии. На референсных платах 900-й серии можно заметить контроллер ON Semiconductor NCP81174.

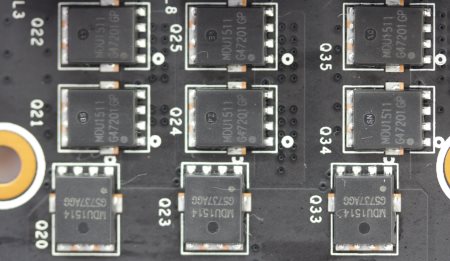

Дальше на каждую фазу, питающую графический процессор, приходится по три транзистора Low Rds(on) и одной супер ферритовой катушке, а в качестве драйверов используются микросхемы Richtek RT9612B.

Для питания памяти распаян другой контроллер – uPI Semiconductor UP1605Q.

Однако на этих двух фазах предусмотрено только по два транзистора и по одной катушке.

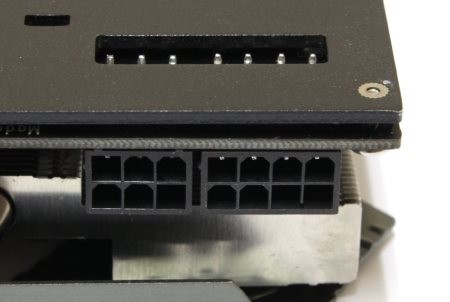

Дополнительное питание подается посредством двух коннекторов 8-Pin PCI-e и 6-Pin PCI-e.

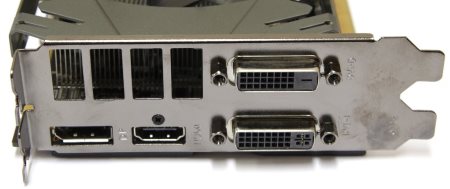

На задней панели находятся следующие видеовыходы.

• Один DVI-D;
• Один DVI-I;
• Один DisplayPort;
• Один HDMI.

Рекомендуется использовать блок питания мощностью 500 Вт или больше.
