Дизайн и особенности видеокарт

Обзор KFA2 GeForce GTX 960 EXOC White Edition

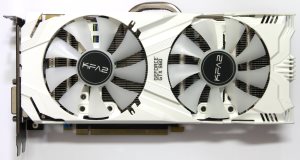

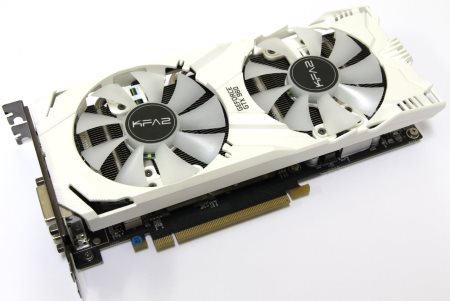

Внешне видеокарта выглядит неплохо. Она, конечно, не супер-белоснежная, но все-таки белая (как спереди, так и сзади).

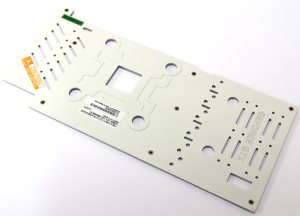

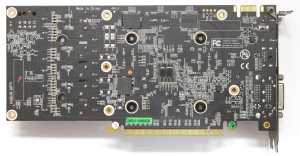

Кстати, с обратной стороны можно заметить металлическую пластину, которая помогает обеспечить дополнительную жесткость.

А вот печатная плата виднеется черная. Здесь производитель мог бы пойти до конца в своих начинаниях и сделать модель полностью белой, поскольку такой опыт у компании есть.

Длина видеокарты составляет 240 мм, в толщину она занимает два слота расширения.

Несмотря на то, что на задней пластине написано предупреждение о том, что она горячая, я бы такой ее не назвал даже в нагрузке. Это не удивительно, поскольку ни с какими элементами она не контактирует.

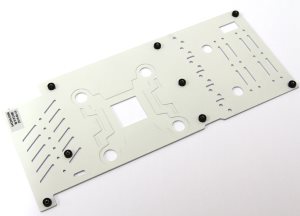

К слову сказать, изготовлена пластина из алюминиевого сплава и окрашена в белый цвет. В некоторых местах предусмотрены прорези и различные отверстия. Этим решается проблема обхода высоких элементов и обеспечение доступа воздуха.

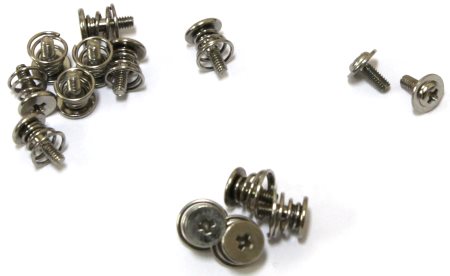

Крепится она при помощи нескольких винтов с лицевой стороны, но чтобы до них добраться, нужно сперва снять кулер, а для этого придется открутить четыре подпружиненных винта сзади.

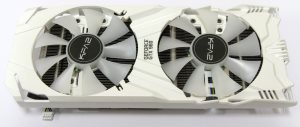

Устройство охлаждения представляет собой знакомую конструкцию, которая состоит из радиатора на тепловых трубках и кожуха с вентиляторами.

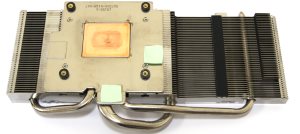

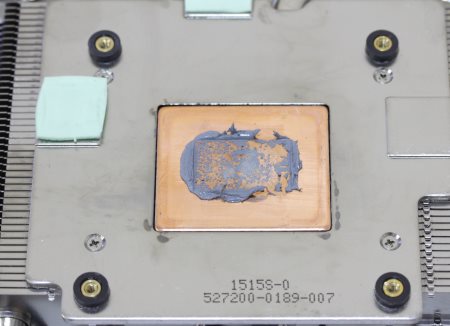

В качестве термоинтерфейса мы можем увидеть густую серую термопасту. Рядом можно заметить пару зеленых терморезинок, которые контактируют с микросхемами памяти.

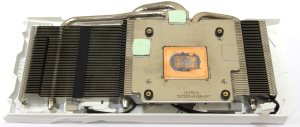

Конструкция радиатора выглядит уже классической. Через медное основание теплосъемника проходят три медные никелированные тепловые трубки (две по 6 мм и одна 8 мм). Они загибаются и пронизывают массив алюминиевых ребер.

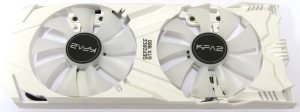

Нелишним будет отметить, что вся конструкция хорошо пропаяна. Сверху радиатор накрывает белый пластиковый кожух с двумя вентиляторами.

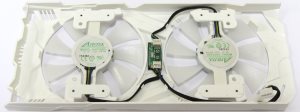

Здесь используются устройства Apistek GA91S2H с техническими характеристиками 12 В, 0.35 А. Они подсвечиваются белым цветом, а при отсутствии нагрузки полностью останавливаются.

После снятия системы охлаждения спереди остается еще один радиатор, который отводит тепло от транзисторов.

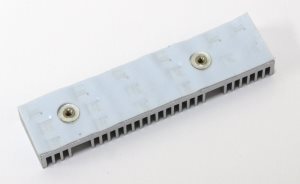

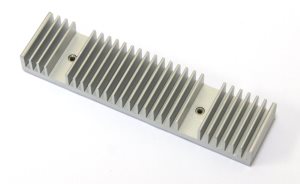

Это небольшое устройство, изготовленное из алюминиевого сплава, с невысокими ребрами.

Оно крепится с обратной стороны при помощи двух винтов жестко. В качестве термоинтерфейса используется голубая терморезинка.

Стоит отметить, что для демонтажа всех элементов пришлось открутить изрядное количество разных винтов.

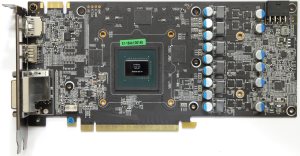

После чего видеокарта с обеих сторон стала выглядеть следующим образом.

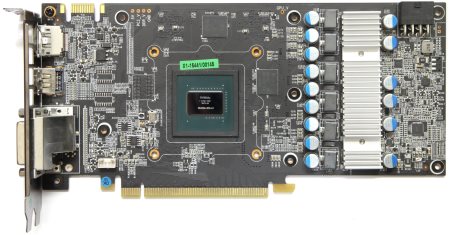

Хорошо заметно, что это не эталонный дизайн, а вариация на его тему. А еще заметно, что микросхем памяти здесь может быть по три с каждой стороны. Что это, заготовка для GeForce GTX 960 Ti с 192-х битной шиной и 3 Гбайтами памяти? Однозначного ответа нет, но, видимо, такие планы есть.

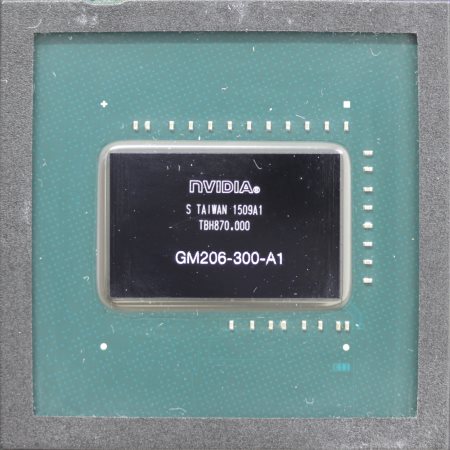

По центру разместился графический процессор Nvidia GM206. Главное его достоинство заключается в том, что он достаточно холодный, а вот касательно производительности бытуют разные мнения.

Однако с уверенностью можно сказать, что самым узким местом является память. Начнем с того, что по современным меркам 2 Гбайта уже не так уж много, а если вспомнить про 128-ми разрядный интерфейс, то все станет ясно сразу.

Кристалл здесь прямоугольный и ничем не закрыт. Пластиковая рамка по периметру сделана, скорее всего, для красоты, поскольку от перекосов она не сильно спасает.

Четыре микросхемы памяти типа GDDR5 распаяны с двух сторон по две с каждой.

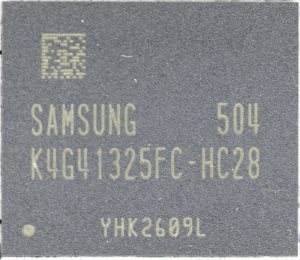

Вместе они образуют 128-ми битный интерфейс передачи данных, а их совокупный объем составляет 2 Гбайта. Здесь используются микросхемы компании Samsung.

Питание на видеокарте выполнено по схеме 4+2+1 (GPU/MEM/PLL).

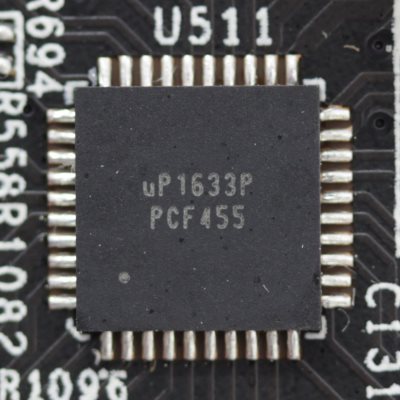

В качестве основного ШИМ-контроллера используется микросхема uPI Semiconductor UP1633.

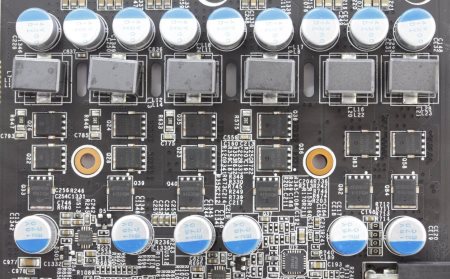

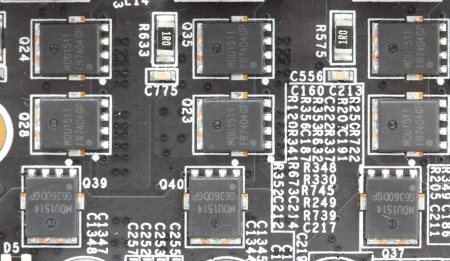

Дальше, на каждую фазу, питающую графический процессор, приходится по три транзистора Low Rds(on) и одной супер ферритовой катушке.

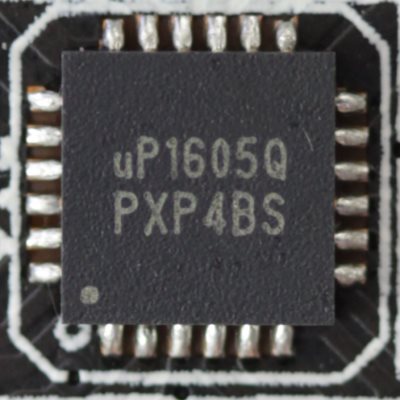

Для питания памяти распаян другой контроллер – uPI Semiconductor UP1605Q.

Однако на этих двух фазах предусмотрено только по два транзистора и по одной катушке.

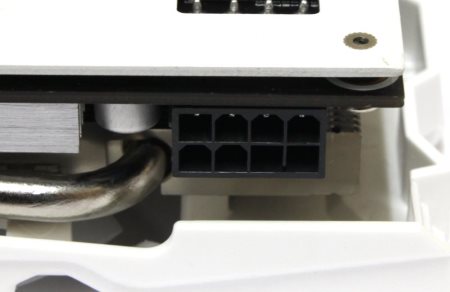

Дополнительное питание подается посредством одного коннектора 8-Pin PCI-e.

На задней панели находятся следующие видеовыходы.

• Один DVI-D;
• Один DVI-I;
• Один DisplayPort;
• Один HDMI 2.0.
