Обзор и тестирование материнской платы ASUS A88X-Gamer (страница 3)
реклама
Технические характеристики ASUS A88X-Gamer
Поддерживаемые процессоры | AMD Socket FM2+ Athlon/A- Series Processors Supports CPU up to 4 cores Supports AMD Turbo Core 3.0 Technology |
Системная логика | AMD A88X |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 64 Гбайт при частоте 1066, 1333, 1600, 1866, 2133, 2200 (разгон), 2250 (разгон), 2400 (разгон) МГц |
Слоты расширения | PCI-E 2.0 X1 PCI-E 3.0 X16 PCI PCI-E 2.0 X1 PCI-E 2.0 X4 PCI PCI |
Поддержка Multi-GPU | CrossFireX в конфигурациях с двумя графическими адаптерами по формуле 16+4 |
Поддержка SATA/RAID | AMD A88X: 8 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5, JBOD |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Thunderbolt | Нет |
Сеть | Intel I211-AT, 1 x Gigabit LAN Controller(s) |
Беспроводная сеть | Нет |
Аудио | SupremeFX 8-Channel High Definition Audio CODEC - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 115 dB SNR stereo playback output Audio Feature: - SupremeFX Shielding Technology - ELNA premium audio capacitors - Optical S/PDIF out port(s) at back panel - Audio amplifier: Provides the highest-quality sound for headphone and speakers - EMI protection cover to prevent electrical noise to affect the amplifier quality |
USB 2.0 | AMD A88X: 10 x USB 2.0 |
USB 3.0 | AMD A88X: 4 x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | ITE IT8606E |
Питание материнской платы | 1 x 24-pin ATX Power connector 1 x 8-pin ATX 12V Power connector |
Разъемы задней панели | 1 x PS2 для клавиатуры/мыши 1 x DVI-D 1 x D-SUB 1 x HDMI 1 x LAN 4 x USB 3.0 2 x USB 2.0 1 x оптический выход S/PDIF 6 x аудиоразъемов 3.5 мм mini-jack |
Возможности встроенной графики | Integrated AMD Radeon R/HD8000/HD7000 Series Graphics in the A-Series APU Multi-VGA output support: HDMI/DVI/RGB ports - Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 1920 x 1200 @ 60 Hz - Supports DVI with max. resolution 2560 x 1600 @ 60 Hz - Supports RGB with max. resolution 1920 x 1600 @ 60 Hz Maximum shared memory of 2048 MB AMD® Dual Graphics technology support |
Фирменные технологии | Gamer's Guardian: - ESD Guards on LAN, Audio, KBMS and USB3.0/2.0 ports - DRAM Overcurrent Protection - 10K Black Metallic Capacitors - Stainless Steel Back I/O - DIGI+ VRM ASUS EPU: - EPU ASUS Exclusive Features: - TurboV EVO - GPU Boost - AI Suite 3 - Ai Charger - USB 3.0 Boost - Disk Unlocker Interactive HomeCloud - Media Streamer ASUS Quiet Thermal Solution: - Stylish Fanless Design Heat-sink solution & MOS Heatsink - ASUS Fan Xpert 2 ASUS EZ DIY: - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS MyLogo 2 - ASUS UEFI BIOS EZ Mode - Multi-language BIOS ASUS Q-Design: - ASUS Q-Shield - ASUS Q-Slot - ASUS Q-DIMM |
Размеры, мм | 305 x 229 |
Форм-фактор | ATX. |
Возможности BIOS Setup
UEFI меню FM2+ материнских плат ASUS унифицировано и уже подробно рассматривалось в обзоре ASUS A88X-PRO.

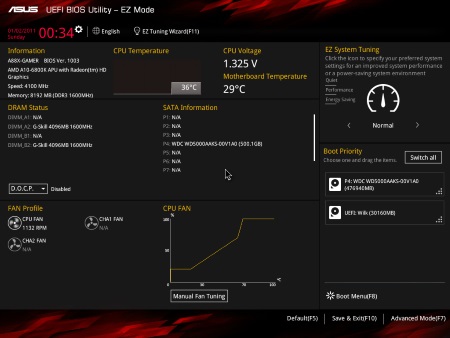

Нововведений у A88X-Gamer не так много. Во-первых, несколько изменился вид вкладки EZ Mode:
реклама
Сейчас такое же меню можно встретить у плат ASUS платформ LGA 1150 и LGA 2011-3. Из его преимуществ можно отметить более удобное управление вентиляторами.

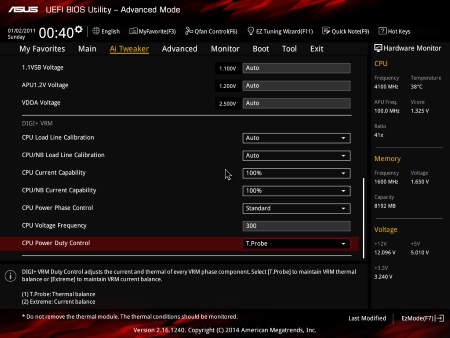

Претерпело изменения и меню настроек разгона в Advanced Mode/AI Tweaker. Во-первых, в нем пропала отдельная вкладка DIGI+ VRM, эти параметры перекочевали в корневой раздел AI Tweaker:
По сравнению с A88X-PRO и Crossblade Ranger меню настроек DIGI+ слегка «похудело»: у A88X-Gamer нет настроек управления работой преобразователя питания памяти.

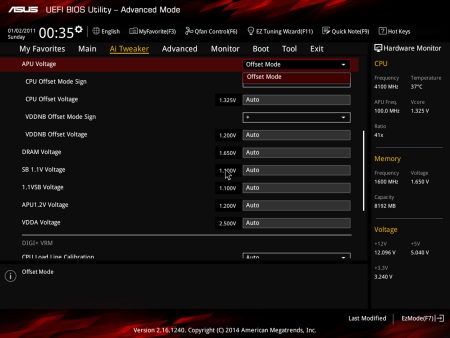

Еще одним отличием UEFI меню можно назвать изменение списка с доступными для управления напряжениями:
Для управления напряжением питания CPU и CPU NB доступен только offset режим. В остальном претензий к перечню доступных для изменения напряжений и к диапазонам их установки нет: VCORE можно поднять до 1.7 В, CPU NB – до 1.55 В, а напряжение питания памяти – до 1.9 В. Для любого не экстремального разгона таких диапазонов хватит более чем.
реклама
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.

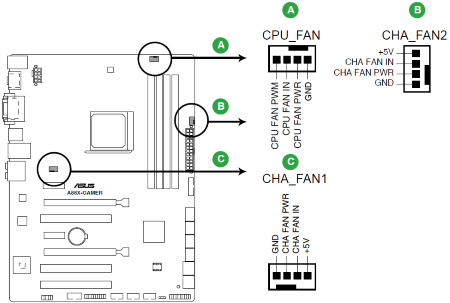

Расположение разъемов для подключения вертушек на ASUS A88X-Gamer:
В сумме здесь всего три разъема. Все они 4-pin, однако, если верить руководству пользователя – только один разъем из трех поддерживает ШИМ-управление, два других регулируются изменением уровня выходного напряжения.
Что касается расположения разъемов, два из трех находятся у краев платы и будут легкодоступными, в то время как третий расположен в труднодоступном пространстве между видеокартой и процессорным кулером.

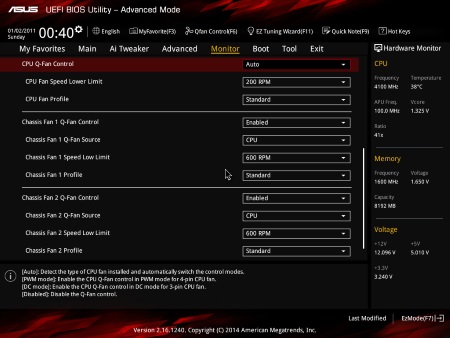

Настройки по управлению оборотами вентиляторами содержатся в UEFI разделе Monitor:
Управление каждым из разъемов реализовано раздельно.
Для автоматической регулировки оборотов доступны профили Standard, Silent и Turbo, а также ручной режим, где предоставляются дополнительные настройки. В последних задаются значения минимальной, промежуточной и максимальной скорости вращения и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode. Отдельно отметим, что выбор режимов PWM или DC доступен только для CPU-вентилятора, для Chassis разъемов используются настройки DC Mode.
Диапазон задаваемых температур процессора – от 20 до 75 градусов для PWM Mode, и от 40 до 75 градусов в случае DC Mode. Разъемы CPU_FAN привязаны к температуре ЦП, в то время как для регулировки вентиляторов в разъемах CHA_FAN можно выбрать между датчиками CPU и MB.

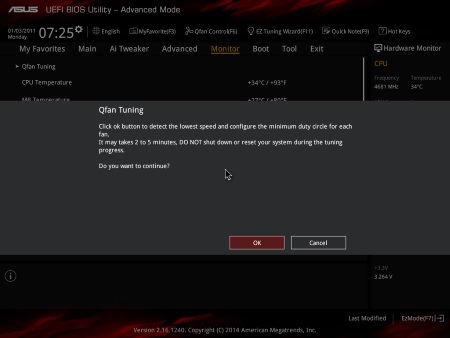

Среди настроек есть унаследованная от Intel Z97 плат опция Qfan Tuning, позволяющая материнской плате настроить режимы работы вентиляторов на основе внутреннего теста:
По итогам проверки Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) каких-либо проблем не возникло, материнская плата регулировала обороты как 3-pin, так и 4-pin модели без заморочек. В итоге единственная ложка дегтя – наличие только трех разъемов. Этого может быть мало.
