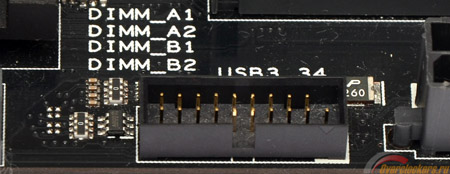

Чуть правее портов SATA расположилась колодка для подключения корпусных портов USB 3.0:
Свое начало она берет от набора системной логики AMD A88X, от него же работают и два порта USB 3.0 на интерфейсной панели. Этим возможности материнской платы в плане поддержки USB третьей версии и ограничиваются. Четыре порта, доступных набору системной логики, у A88X-Gamer присутствуют, а дополнительных контроллеров не используется.
Разъемы в нижней части материнской платы:
реклама
Слева направо у A88X-Gamer расположены: колодка для подключения корпусных аудиовыходов, COM-порт, колодка TPM, три колодки для подключения корпусных портов USB 2.0, джампер ClearCMOS, а также колодка подключения корпуса.
В левом нижнем углу расположился звуковой тракт системной платы:

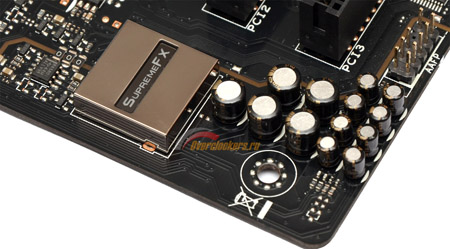

Встроенный звук реализован силами контроллера Realtek ALC1150, накрытого крышкой с надписью «SupremeFX». Кроме того, в звуковом тракте присутствует микросхема усилителя для наушников Texas Instruments R4580I.
А для того, чтобы лишний раз подчеркнуть статус продукта, дорожка, идущая от звукового кодека до портов интерфейсной панели, оснащена несколькими светодиодами подсветки. К счастью, при необходимости подсветку можно отключить в настройках UEFI меню материнской платы.

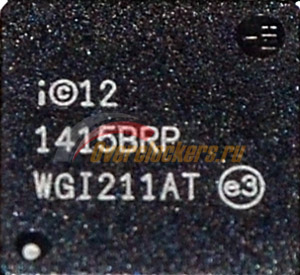

В качестве сетевого контроллера применен Intel I211:
Лично меня радует, что в качестве встроенной сети используются проверенные решения Intel, а не хорошо разрекламированные, но местами проблемные модули вроде Atheros Killer.
реклама
В качестве Multi-IO используется микросхема ITE IT8606E:
На задней панели ASUS A88X-Gamer расположены:
- Один PS2 для клавиатуры/мыши;
- Один DVI-D;
- Один D-SUB;
- Один HDMI;
- Один LAN;
- Четыре USB 3.0;
- Два USB 2.0;
- Один оптический выход S/PDIF;
- Шесть аудиоразъемов 3.5 мм mini-jack.
Особым богатством интерфейсов ASUS A88X-Gamer похвастать не может, слишком много места занимают видеовыходы. Особенно остро ощущается нехватка портов USB, коих здесь всего шесть (как, к сожалению, и у старших FM2+ решений производителя).

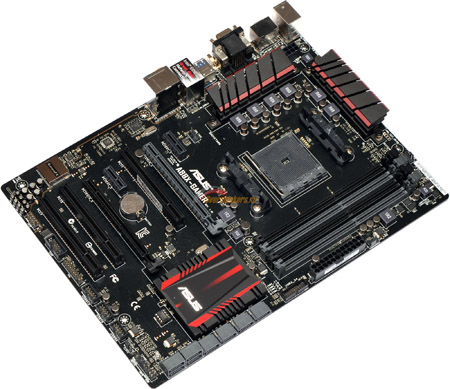

Фотография материнской платы, позволяющая оценить высоту компонентов:

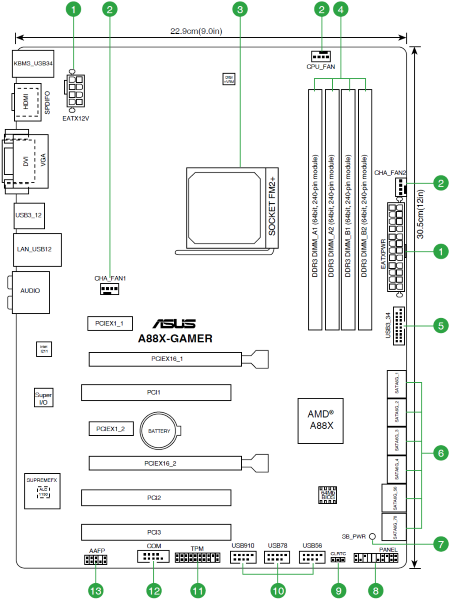

Расположение элементов.
Система охлаждения
Система охлаждения ASUS A88X-Gamer состоит из трех независимых радиаторов. Два задействованы в охлаждении элементов преобразователей питания CPU и CPU_NB, третий отводит тепло от набора системной логики AMD A88X.
Теплорассеиватели преобразователей питания не назвать крупными, но и к виду декоративных я бы их не отнес. Для своей ценовой категории размеры радиаторов вполне адекватные:
реклама

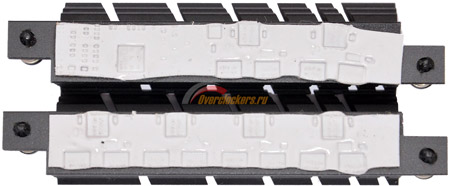

В соответствии со сравнительно небольшой массой радиаторов используемое крепление на базе подпружиненных пластмассовых «гвоздей» не выглядит проблемой. Это подтверждают и пятна контакта, оставшиеся на термопрокладках:
Судя по отпечаткам, прижим радиаторов к силовым элементам достаточный и равномерный по всей площади.

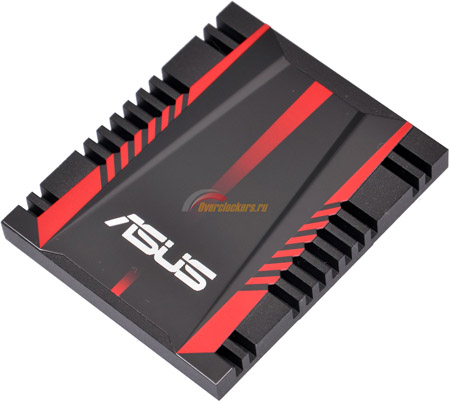

На конструкции теплорассеивателя набора системной логики производитель не экономил:
С учетом низкого тепловыделения чипсета такого радиатора должно хватить с большим запасом.

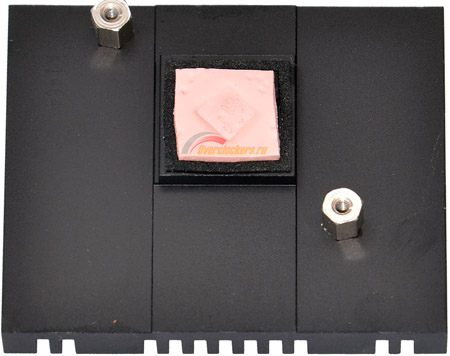

Кроме того, в данном случае применено винтовое крепление. В качестве термоинтерфейса используется прокладка, похожая на ту, что встретилась ранее при рассмотрении охлаждения преобразователей питания.
Система питания

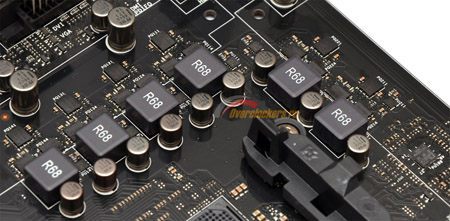

Преобразователь питания процессора выполнен по схеме 4+2:
Четыре фазы (расположены слева от процессорного разъема) питают непосредственно ЦП, еще две фазы (расположены сверху от процессорного разъема) питают встроенный в CPU северный мост/графическое ядро.
Контроллер промаркирован как DIGI+ ASP1106, в качестве транзисторов используются ON Semiconductor NTMFS4C09N, по три на каждую из фаз питания.
Преобразователь питания памяти однофазный:
В качестве контроллера применен uPI Semiconductor uP1540P, в качестве транзисторов – четыре ON Semiconductor NTMFS4C09N.
