Тестовый стенд
Тестирование ASUS A88X-Gamer проводилось в составе следующей конфигурации:
- Процессор: AMD A10-6800K;
- Система охлаждения: Thermalright Silver Arrow SB-E Extreme;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Ватт;
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
реклама
То ли что-то не то происходит с процессором, то ли я что-то упускаю в настройках, но с разгоном базовой частоты мне не везет. И если к отметке 106 МГц при использовании встроенной графики уже привык, то при использовании внешнего графического адаптера такой результат удручает.
Что интересно, система без проблем проходит POST и позволяет зайти в UEFI меню при значениях базовой частоты далеко за 150 МГц, но Windows при частотах свыше 106 МГц не запускается, «сваливаясь» в BSOD и последующую перезагрузку.
Если кто сталкивался с подобным или смог решить проблему, то буду признателен, если расскажете об этом в комментариях.
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64. Судя по его показаниям, материнская плата с установкой напряжения питания памяти точна, отклонения в пределах сотой вольта вполне укладываются в уровень погрешности измерений.
реклама
Для проверки разгона оперативной памяти было выбрано два различных комплекта, G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung и Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.
В отличие от платформ Intel, в качестве нагрузки для проверки стабильности разгона памяти использовался не Prime 95 Blend, а графический тест Unigine Heaven (разумеется, при использовании встроенной графики), поскольку такой вид нагрузки для APU AMD и материнских плат является более тяжелым.

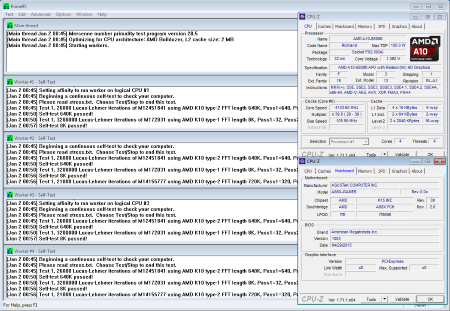

При разгоне комплекта G.Skill материнская плата показала результат 2520 МГц, что является очень даже неплохим результатом, всего в 1 МГц базовой частоты от максимально возможного (ибо выше 106 МГц по базовой частоте разогнать процессор не получается, а x24 – максимальный коэффициент умножения):
Результат разгона комплекта Corsair оказался слегка ниже, составив 2472 МГц:
В целом, показатель неплохой.
Разгон встроенной графики
Работа Load-Line Calibration для CPU_NB Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Regular |
|
|
|
CPU Vcore, Load Line calibration High |
|
|
|
CPU Vcore, Load Line calibration Extreme |
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64. По результатам замеров можно отметить, что материнская плата склонна к завышению напряжения CPU NB, и чем более агрессивный режим Load-Line Calibration установлен, тем завышение более сильное, вплоть до опасных значений. Оптимальным выглядит использование режима Regular, его же материнская плата и устанавливает по умолчанию.

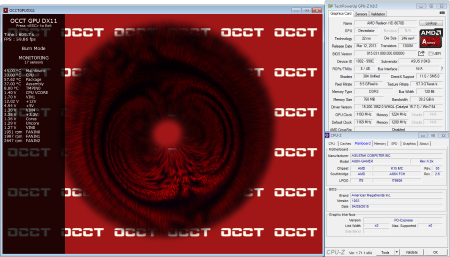

Результат разгона, достигнутый с ASUS A88X-Gamer, составил 1193 МГц:
Для используемого процессора результат в целом неплохой.
Разгон процессора
реклама
Для начала проверим работу Load-Line Calibration для CPU Voltage:
Напряжение |
|
программный мониторинг, В |
программный мониторинг, В |
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
|
|
CPU Vcore, Load Line calibration Regular |
|
|
|
|
|
CPU Vcore, Load Line calibration Medium |
|
|
|
|
|
CPU Vcore, Load Line calibration High |
|
|
|
|
|
CPU Vcore, Load Line calibration Extreme |
|
|
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64. Оптимальным для использования выглядит режим Regular, его же материнская плата устанавливает и автоматически. Отдельно отметим, что программный мониторинг работает неплохо, отклонения показаний мониторинга от реальных замеров не так уж и велики.
В качестве теста для проверки стабильности использовался LinX в режиме с доступной памятью 1024 Мбайт, как наиболее быстро выявляющее нестабильность конкретного экземпляра процессора программное обеспечение.

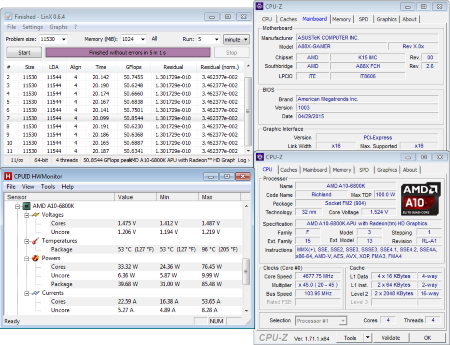

ASUS A88X-Gamer смогла разогнать процессор до 4678 МГц:
Ограничителем разгона стала температура ЦП, причем с ним явно что-то не так. Silver Arrow SB-E Extreme – один из лучших воздушных кулеров, а температуры APU A10-6800K гораздо выше, чем полтора года назад при изучении его разгонного потенциала с кулером Zalman CNPS10X Performa.
Причем наблюдается ситуация, когда большого энергопотребления нет, а большая температура есть. Пятно контакта ЦП с радиатором полноценное, было проверено дважды, однако дивидендов это не принесло. Деградация термоинтерфейса между ядром процессора и теплораспределителем?
Стоит ли уделить процессору время для повторного исследования частотного потенциала с последующим скальпированием и сменой термоинтерфейса между ядром и теплораспределителем?
Температурный режим материнской платы
Поскольку стендовый A10-6800K постоянно перегревался при сравнительно неагрессивных настройках разгона, должной нагрузки на материнскую плату достичь не удалось. Радиаторы не получилось прогреть даже до 50 градусов.
С другой стороны, если при средних уровнях нагрузки температурный режим системной платы не вызвал даже минимальных нареканий, то, скорее всего, проблемы с охлаждением преследовать пользователя не должны.
Встроенный звук
Тестирование встроенного звука проводилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Напомним, что кодек, установленный на материнской плате – Realtek ALC1150.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Среди протестированных мною ранее материнских плат, использующих кодек ALC1150, результат находится в списке лучших, особенно в тесте «Гармонические искажения + шум, дБ(A)».
Заключение
Для модели со средней стоимостью около 120 долларов материнская плата A88X-Gamer выглядит вполне неплохо, хотя противоречивых моментов избежать все же не удалось.
С одной стороны, в ASUS не поленились покрасить системную плату в глубокий черный цвет, не пожалели денег на качественную заглушку интерфейсной панели с мягкой прокладкой, реализовали качественный встроенный звук и использовали сравнительно неплохие радиаторы системы охлаждения.
С другой – в комплекте поставки присутствуют лишь два кабеля SATA, а сама плата оснащена только тремя разъемами для подключения вентиляторов.
Плюсы ASUS A88X-Gamer:
- Предсказуемость поведения при разгоне;
- Грамотная компоновка слотов расширения, наличие трех PCI портов;
- Хорошая совместимость с процессорными кулерами;
- Качественный встроенный звук;
- Удобное UEFI меню;
- Адекватное ценовое позиционирование.
Минусы материнской платы:
- Всего два кабеля SATA в комплекте поставки;
- Недостаточное количество разъемов для подключения вентиляторов.
Страница материнской платы ASUS A88X-Gamer на официальном сайте производителя:
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS A88X-Gamer.
