Дизайн и особенности платы

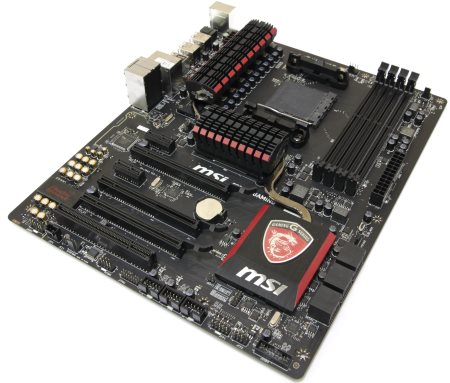

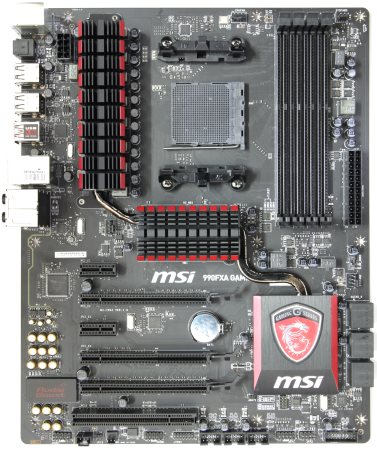

Габариты материнской платы – 305 х 244 мм, что соответствует стандарту ATX. Она состоит всего из четырех слоев металлизации.

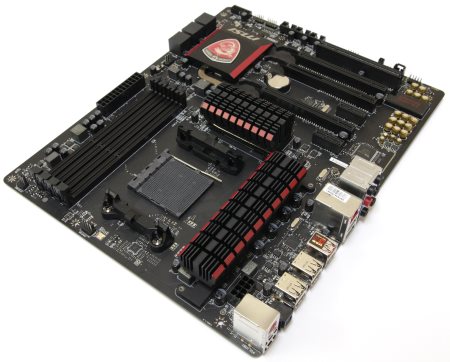

Процессорный разъем Socket AM3+, как давно я его не видел. Сразу вспоминается «Бульдозер» и его ожидание, а теперь после LGA 2011-v3 это выглядит уже не так впечатляюще. Гоним прочь ностальгию и попутно примечаем, что плата практически вся черная.
реклама

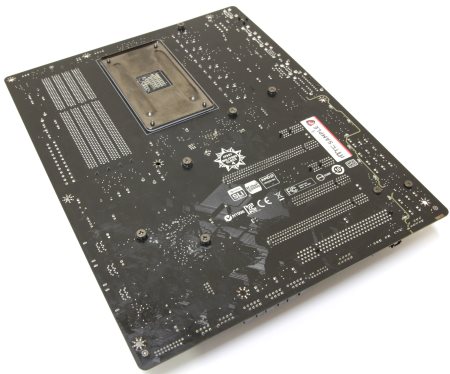

Красных элементов совсем мало, и они по большей части находятся на радиаторах системы охлаждения. Сама поверхность печатной платы матовая. Кстати, с обратной стороны практически нет элементов, лишь светодиоды вдоль полоски разграничения отдельного острова звукового кодека.
Когда берешь плату в руки, видишь, что все распаяно аккуратно и красиво, и внешне придраться абсолютно не к чему.
Очень часто вижу комментарии, что электролитические конденсаторы в обвязке звукового кодека – это попытка сэкономить. На самом деле все совсем не так. Это современный тренд у всех производителей материнских плат и связан он с тем, что такие конденсаторы обеспечивают более мягкое звучание, нежели твердотельные. А вот, что касается питания процессора, то там применены именно они.
По сути, использование специальных японских электролитических конденсаторов и позволило прибавить к названию Audio Boost индекс «2».

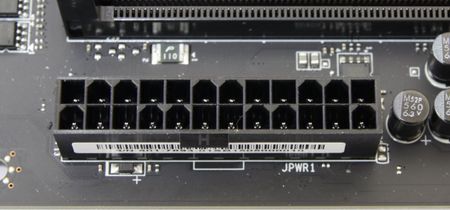

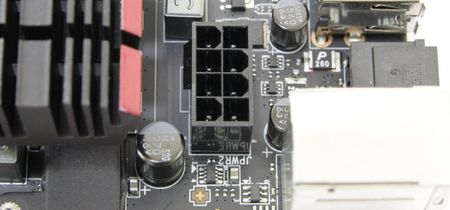

Питание на материнскую плату подается через основной и дополнительные коннекторы питания ATX по схеме 24+8.
реклама
Подобная картина меня не удивляет. Какой там уровень TDP у процессора AMD FX 9590 – 200 Вт? О чем тогда говорить, странно, что нет еще дополнительного коннектора 4-pin.

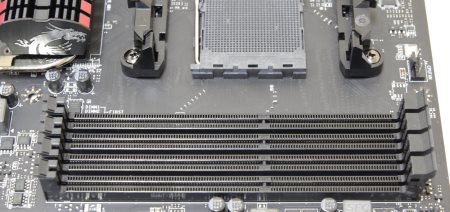

Для поддержки двухканальной оперативной памяти типа DDR3 предусмотрено четыре слота.
Одноцветные разъемы это не всегда удобно, но здесь рядом со слотами есть схема с очередностью установки модулей.
Производителем заявлены следующие режимы работы памяти DDR3: 1066 / 1333 / 1600 / 1866 / 2133 МГц со штатным напряжением 1.5 В. Профили XMP тоже поддерживаются, но практика показала, что не выше 2400 МГц, а дальше ничего не получится. Зато напряжение без проблем можно поднимать хоть до 1.7 В. Согласно спецификации максимальный объем памяти может достигать 32 Гбайт.
Питание процессора выполнено по восьмифазной схеме. Однако получены они путем удвоения.
В качестве основного ШИМ-контроллера применена микросхема uPI Semiconductor uP1601, которая обеспечивает 4+1 фазу. Откровенно говоря, ожидалось увидеть нечто более серьезное, поскольку данный контроллер встречается даже на бюджетных моделях.

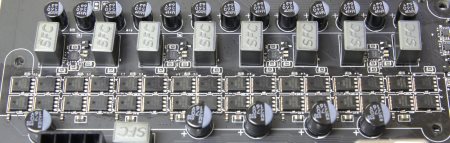

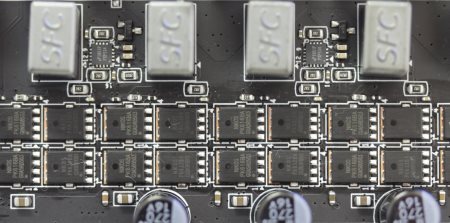

На каждую из восьми фаз приходится по четыре транзистора типа Low Rds(on) и по одной супер ферритовой катушке.

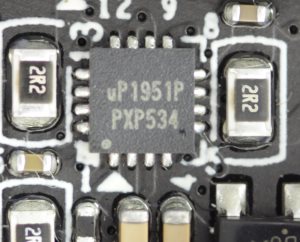

Среди последних можно обнаружить четыре двойных драйвера uPI Semiconductor uP1951P.
реклама

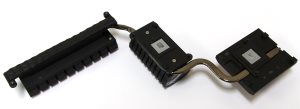

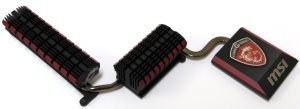

Сверху транзисторы закрыты радиатором системы охлаждения. Все элементы СО объединены медной никелированной тепловой трубкой диаметром 6 мм.
