Обзор и тестирование материнской платы MSI 990FXA Gaming (страница 4)
реклама
На самом деле под ней скрывается давно знакомая нам микросхема Realtek ALC1150.

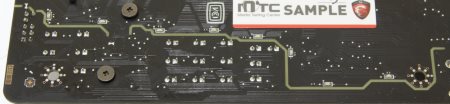

Соответствуя новой моде, вся звуковая часть здесь отделена от основной материнской платы полоской толщиной в 1 мм, где отсутствуют слои металлизации. И, конечно же, с обратной стороны находятся светодиоды с красным свечением.

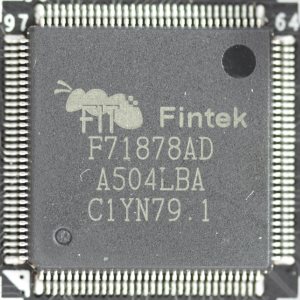

Правее микросхемы звукового кодека, по ту сторону границы, размещен контроллер ввода/вывода и системного мониторинга Fintek F71878AD.
реклама

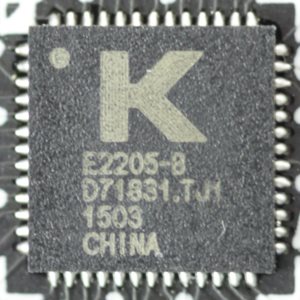

За разъемами задней панели можно обнаружить микросхему гигабитного сетевого контроллера Qualcomm Atheros Killer E2205.

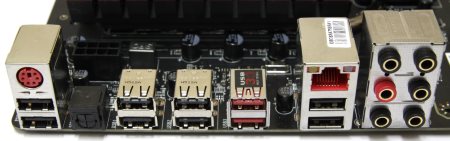

На задней панели расположились следующие интерфейсы.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Восемь разъемов USB 2.0;
- Два разъема USB 3.0;
- Один гигабитный сетевой разъем RJ-45;
- Шесть аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out.
Технические характеристики MSI 990FXA Gaming
Поддерживаемые процессоры | AMD AM3+ FX / Phenom II / Athlon II /Sempron 100 Series |
Системная шина, частота | Hyper Transport 5.2 ГТ/с |
Системная логика | AMD 990FX + SB950 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 / 2133 МГц |
Слоты расширения | 2 - PCI-e x16 Gen2 1 - PCI-e x16 Gen2 (x4) 2 - PCI-e x1 Gen2 1 - PCI 2.2 |
Поддержка Multi-GPU | SLI, CrossFire |
Поддержка SATA/RAID | 6x SATA 6.0 Гбит/с портов – AMD SB950; RAID 0, 1, 5, 0+1, JBOD |
Поддержка mSATA/M.2 | Нет/Нет; |
Сеть | 1х Qualcomm Atheros Killer E2205 |
Аудио | Realtek ALC1150 – 8-канальный HD аудиокодек |
USB 2.0 | 8+6x USB 2.0 (AMD SB950) |
USB 3.0 и USB 3.1 | 2x USB 3.1 (ASMedia ASM1142) 2x USB 3.0 (VLI VL805-Q4) |
IEEE-1394 | Нет |
Системный мониторинг | Fintek F71878AD |
Питание материнской платы | ATX 24-pin, 8 pin ATX 12V |
Разъемы и кнопки задней панели | 1х PS/2 8x USB 2.0/1.1 2х USB 3.1 1x RJ45 6x 3.5 мм Jack 1х Optical S/PDIF Out |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
реклама
На данной материнской плате используется фирменный интерфейс Click BIOS 4. Мы уже не раз могли встретить его на других моделях компании. Основное отличие данной версии заключается в оформлении. Традиционно в линейке OC Series используется черно-желтая палитра, а в серии Gaming – черно-красная.
Про меню настроек можно говорить бесконечно долго, поэтому лучше один раз увидеть все своими глазами в прилагаемом ролике.
Что касается работы в BIOS, то все настройки осуществляются легко и просто, и у меня не возникло никаких сложностей с достижением максимальных возможностей процессора при использовании воздушного охлаждения, но об этом чуть ниже.
Тестовый стенд
Тестирование материнской платы MSI 990FXA Gaming проводилось в составе следующей конфигурации:
- Материнская плата: MSI 990FXA Gaming, версия BIOS 1.0;
- Процессор: AMD FX-8320E (3200 МГц);
- Кулер: Noctua NH-D15;
- Термоинтерфейс: Gelid GC-Extreme;
- Память: 2 x 4 Гбайта DDR3 2800, Kingston HyperX;
- Видеокарта: MSI Radeon R9 390X Gaming 8 Гбайт ( 1100 / 6100 МГц (ядро/память));
- Накопитель SSD: Samsung 840 PRO 512 Гбайт;
- Информационная панель: Zalman ZM-MFC3;
- Блок питания: Seasonic SS-1000XP, 1000 Ватт;
- Корпус: Corsair Graphite 600T.
Испытание платы и разгон

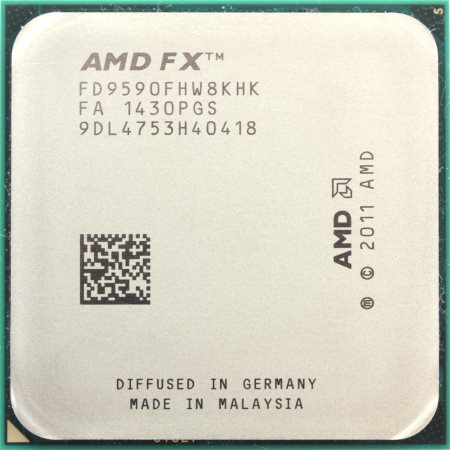

Поскольку необходимого процессора на руках у меня не оказалось, пришлось обратиться в представительство компании AMD за помощью. Там без проблем на тесты выдали топовую модель – AMD FX-9590. Да, это тот самый ЦП, который работает на частоте 5.0 ГГц в турборежиме (и не только).
Конечно же, я обрадовался тому, что смогу протестировать систему на топовом «железе», и после сборки стенда сразу же запустил ее. И здесь меня ждало разочарование. При старте системы на экране появилось сообщение о том, что данная материнская плата не поддерживает CPU мощностью свыше 200 Вт.
Решив, что это какая-то ошибка или просто старая версия BIOS, которую нужно обновить, с другого компьютера полез на сайт производителя. Там-то меня и успокоили. Тестируемая плата действительно не поддерживает топовые процессоры. Поэтому будьте внимательны и не повторяйте моей ошибки.
На мой взгляд, эту информацию можно было указать прямо на коробке, чтобы сразу знать, что покупаешь. Пришлось искать другой ЦП, которым оказался энергоэффективный вариант AMD FX-8320E. Запускаем систему.

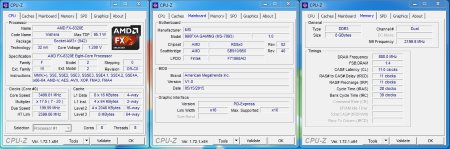

В простое частота снижается до 1400 МГц, а в нагрузке увеличивается автоматически до 3500 МГц. Номинальное напряжение CPU составляет 1.2 В.
реклама

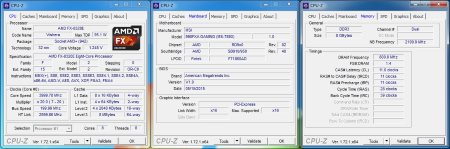

Мне давно не приходилось заниматься разгоном на платформе AMD Socket AM3+, и поэтому начать было решено с проверки функции автоматического разгона – OC Genie4.
Сложно понять, в чем гениальность этой фишки, ведь ни шину, ни память она не затрагивает. И оперирует одним лишь множителем. Но это можно проделать и самостоятельно: задрать напряжение и увеличить коэффициент.
Однако надо разогнать еще и память. И здесь снова произошел курьез. Дело в том, что в стендовых планках зашито два профиля. Один на частоту 2800 МГц, а другой на 2666 МГц. На платформе Socket AM3+ таких частот нет, поэтому XMP просто не заработал. Пришлось подбирать значения вручную.

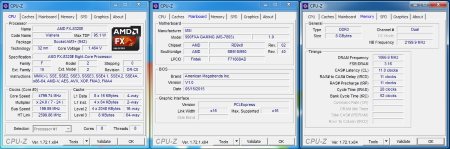

На частоте 4800 МГц процессор проходит все тестовые пакеты за исключением проверки на стабильность приложениями OCCT и Prime95. Последние два теста он проходит только на частоте 4500 МГц. И поскольку цели «прожарить камень» не стояло, то результаты снимались при 4800 МГц.
