Тестовый стенд
Используемый тестовый стенд собирался из следующих комплектующих:

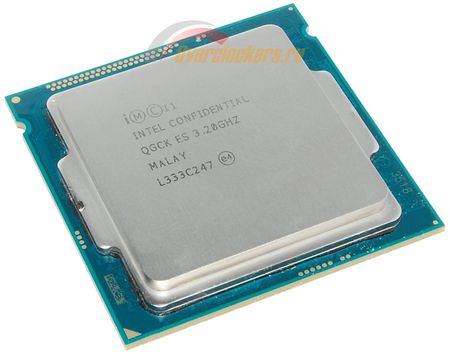

- Процессор Intel Pentium G3258 Engineering Sample 3200 МГц (основной обзор; данный образец другой и его возможности кратко рассмотрены здесь);

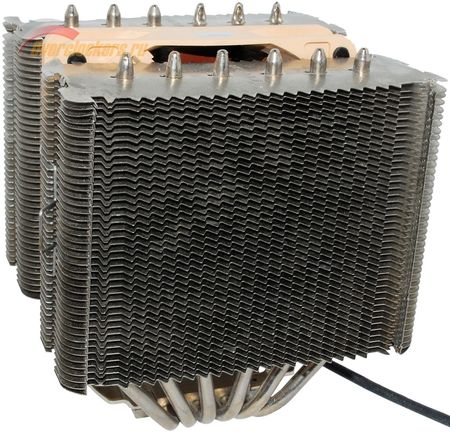

- Система охлаждения: Noctua NH-D14 с одним штатным вентилятором Noctua NF-P12 (обзор; экземпляр не из этого обзора);
- Термоинтерфейс: Arctic Cooling MX-2;

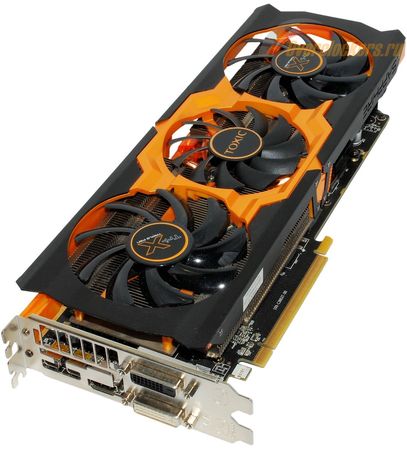

- Видеокарта: Sapphire Toxic R9 280X / AMD Radeon R9 280X «Tahiti XTL» 3 Гбайта GDDR5 (11221-01; экземпляр из этого обзора);
- Оперативная память: 2 х 2 Гбайта Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В) в режиме DDR3-1333, 9-9-9-24-74-1T (отдельно не тестировалась; отборный комплект; отчасти ее возможности по разгону могут проиллюстрировать эти два материала: 1 и 2);
реклама

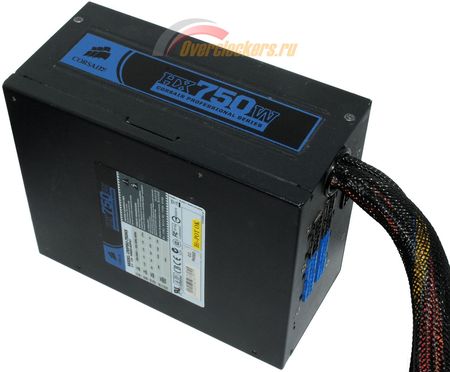

- Блок питания: Corsair HX750W 750 Ватт (отдельно не тестировался; незначительно доработан по элементной базе);
- Системный накопитель: OCZ Saber1000 240 Гбайт (OCZ Indilinx Barefoot 3-M00 + 19 нм MLC ToggleNAND Toshiba, 1.00; из этого обзора);
- Для тестов интерфейса SATA: SanDisk Extreme Pro 480 Гбайт (Marvell 88SS9187-BLD2 + 19 нм ToggleNAND SanDisk; из этого обзора);
- Для тестов интерфейса USB: SanDisk Extreme USB 3.0 16 Гбайт (SDCZ80-016G);
- Звуковая карта ASUS Xonar DX PCI-E x1 (обзор; экземпляр не из этого обзора).
- Корпус: открытый стенд.
Особенности эксплуатации и разгон
В данном случае мне не удалось воспользоваться возможностью переключения FSB_Strap: при любом из делителей, кроме штатного 1:1, «отваливались» слоты PCI-Express. Возможно, это особенность используемого экземпляра Pentium G3258. В итоге было решено обойтись только подъемом множителей.
реклама

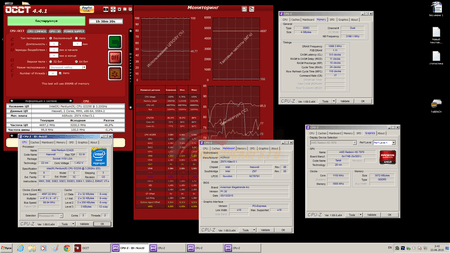

Достигнута частота 4.7 ГГц при напряжении 1.45 В, а оперативная память заработала на частоте 2200 МГц при 1.72 В. При этом плата справилась с задачей вполне успешно: критического нагрева и шумов из преобразователя питания не отмечено.
Тестирование интерфейсов USB и SATA
Итак, две бонусных упаковки.

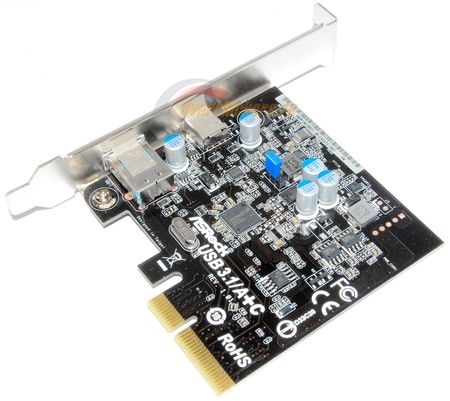

В одной скрывается плата расширения ASRock USB 3.1 Card/A+C, на которой установлен ASMedia ASM1142.
Внешний интерфейс – PCI Express x4. Но физически используется только две линии. Ограничений на совместимость с материнскими платами не накладывается, лишь бы карта физически входила в слот (проверено на Gigabyte GA-Z77-DS3H – работает).

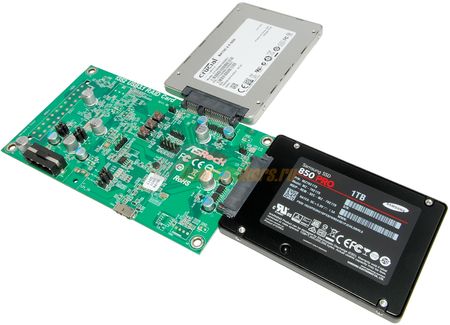

Во второй упаковке спрятана инженерная плата.
Это не оригинальная разработка ASRock: точно такую же, к примеру, использует MSI. Но – с полным набором элементной базы и разъемов.

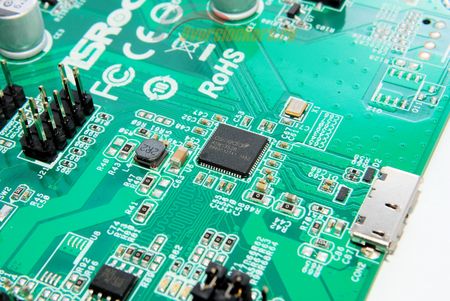

В основе платы лежит контроллер ASMedia ASM1352R – это SATA RAID-контроллер.
Он похож на те модели, что мы традиционно встречаем на материнских платах: он также позволяет создавать RAID-массивы различного уровня (RAID0, RAID1, JBOD) из накопителей с интерфейсом SATA. Но его внешним интерфейсом является не PCI/PCI-e, а USB 3.1 (с обратной совместимостью с 1.1, 2.0 и 3.0) и при этом он оснащен дополнительными возможностями: здесь присутствует не только поддержка индикаторов работы, но и подключение вентилятора.
реклама
Таким образом, этот контроллер нацелен для построения высокоскоростных внешних накопителей, в том числе, и на магнитных пластинах, которым в стесненных условиях внешних «боксов» без дополнительного обдува работать сложно – возникают перегревы.

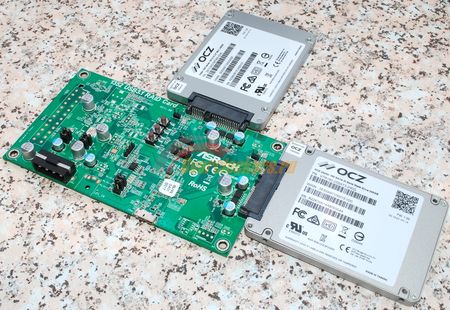

Накопителей в комплекте не прилагается. Пришлось потрошить собственные запасы.
Кроме того, представители компании забыли положить в коробку кабель USB 3.1 Type-A – Type-C, но при этом заверили нас, что подойдет любой кабель USB 3.0.
Однако добиться работы на скоростях выше 300 Мбайт/с не удалось. Таким образом, контроллер работал в режиме USB 3.0. Тесты проводились на нескольких системах с разными ОС, но все безрезультатно. Зато подтвердилось, что для Windows 8.1 не требуется установка драйверов (хотя это и можно сделать) – контроллер опознается системой без каких-либо усилий.
Поэтому самого интересного – тестов USB 3.1 – увидеть не доведется. Нам остаются USB 3.0 и SATA 6 Гбит/с. Ну а здесь никаких сюрпризов не обнаружилось.
