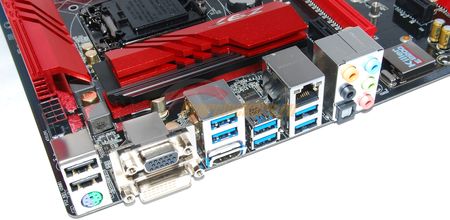

Интерфейсная панель
И тут тоже никаких изменений.
- Один универсальный PS/2 для подключения мыши и клавиатуры, два USB 2.0/1.1;
- Один DVI-D и один D-Sub;
- Один HDMI и два USB 3.0/2.0/1.1;
- Два USB 3.0/2.0/1.1;
- Один сетевой порт RJ-45 и два USB 3.0/2.0/1.1;
- Блок аудиоразъемов.
Обратите внимание: читатель, хорошо помнящий характеристики набора системной логики Intel Z97, сразу заинтересуется, откуда два лишних порта USB 3.0? Ведь Z97 поддерживает только шесть портов, а на плате, считая еще два в виде колодки, их восемь.
За это отвечает контроллер ASMedia ASM1042AE, спрятанный за разъемами интерфейсной панели.
реклама
Расположенный рядом ASMedia ASM1442 обеспечивает работу разъемов DVI и HDMI.
В точности идентичный ASRock Fatal1ty Z97X Killer набор элементов и характеристик.
PCI-Express: слоты расширения и дополнительные контроллеры

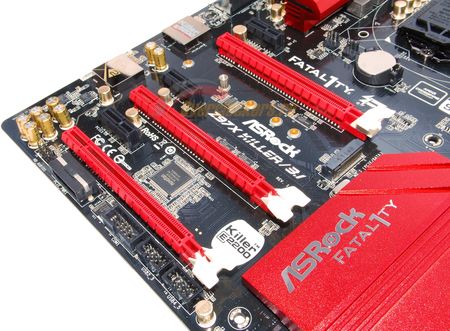

ASRock установила три слота PEG, которые подключены к процессору и делят между собой 16 линий PCI-Express. Допускаются схемы 16+0+0, 8+8+0 и 8+4+4.

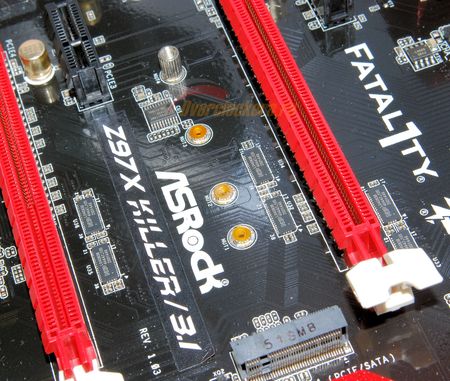

За их переключение отвечают шесть микросхем-переключателей NXP CBTL04083B.
реклама
Три PCI-E 2.0 x1 подключены к набору системной логики так же, как и M.2 NGFF (две линии PCI-E 2.0). Еще две линии PCI-E от Intel Z97 задействованы для подключения сетевого контроллера Killer E2200 и ASMedia ASM1042AE. Оставшаяся восьмая линия не задействована. Да, можно подумать над установкой еще одного PCI-E 2.0 x1. Но инженеры ASRock пожертвовали им в угоду возможности устанавливать M.2 NGFF длиной вплоть до 110 мм.
Кстати, относительно M.2. Он не только отбирает SATA, как отмечалось выше, но и линии PCI-E для SATAe – они тоже общие.
Суммарно мы и здесь не увидели никаких отличий от ASRock Fatal1ty Z97X Killer.
Аппаратная составляющая BIOS

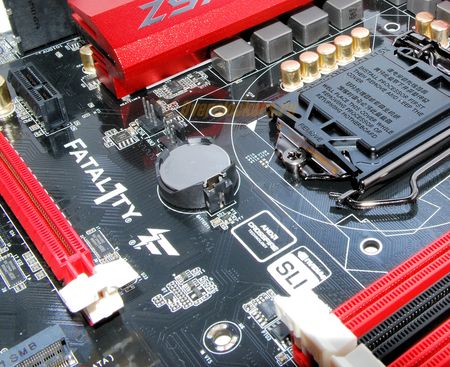

Батарейка в центре платы.

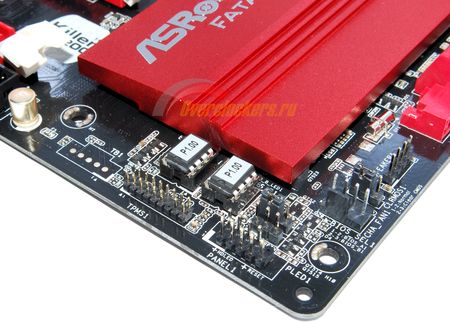

Две съемные микросхемы флеш-памяти BIOS расположены в правом нижнем углу платы. Рядом размещена перемычка, отвечающая за переключение между ними. Также около каждой микросхемы находится по светодиоду (красного цвета), горящий светодиод сигнализирует об активированной микросхеме.
А чуть выше – перемычка для сброса настроек.
Технические характеристики ASRock Fatal1ty Z97X Killer/3.1
Параметр |
|
Средневзвешенная цена*, руб. | 11 000 |
Ссылка на сайт | Страница материнской платы на сайте производителя |
Процессоры | Четвертое и пятое поколение процессоров Intel Core, Intel Pentium и Intel Celeron, предназначенных к установке в процессорный разъем LGA 1150 |
Набор системной логики | Intel Z97 Express Chipset «Lynx Point» |
Оперативная память | 4 x DDR3/DDR3L разъема DIMM Поддерживаемый объем памяти – до 32 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR3 1066, 1333, 1600, 1866 (OC*), 2133 (OC), 2400 (OC), 2800 (OC), 2933 (OC), 3200+ (OC) МГц |
Аудио | Realtek ALC1150 (до 8 каналов) |
Сеть | 1 x Qualcomm Atheros Killer E2200 (10/100/1000 Мбит/c) |
Слоты расширения | 1 слот PCI-Express 3.0 x16, физически как x16 (PCIE2) 1 слот PCI-Express 3.0 x16, физически как x8 (PCIE4) 1 слот PCI Express x16 2.0, физически как x4 (PCIE6) 3 слота PCI-Express 2.0 x1 |
Поддержка графических тандемов | AMD CrossFire Nvidia SLI |
Дисковая подсистема | Intel Z97: – 6 портов SATA3 6 Гбит/с**; – 1 порт SATA-Express**; – 1 порт M.2 NGFF (SATA / PCIe 2.0 x2). Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID5, RAID 0+1. **При задействовании M.2 в режиме SATA отключаются разъемы SATA3_4 и SATA3_5 |
USB | Intel Z97: – 6 портов USB 2.0/1.1 (2 разъема на плате для подключения 4 портов, 2 порта на задней панели платы) – 6 портов USB 3.0/2.0/1.1 (1 разъем на плате для подключения 2 портов, 4 порта на задней панели платы) ASMedia ASM1042AE (плата расширения): – 2 порта USB 3.1 (Type-A + Type-C) |
Разъемы и прочий функционал на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 4 x SATA3 6 Гбит/с 1 x SATA-Express 1 x M.2 NGFF 2 разъема для подключения вентиляторов системы охлаждения процессора (1 x 4-pin + 1 x 3-pin) 3 разъема для подключения дополнительных вентиляторов (1 x 4-pin, 2 x 3-pin) 1 колодка лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка S/PDIF 2 колодки USB 2.0/1.1 для подключения 4 портов 1 колодка USB 3.0/2.0/1.1 для подключения 2 портов 1 колодка COM-порта 1 колодка TPM перемычка сброса настроек CMOS перемычка переключения между микросхемами BIOS |
Разъемы и прочий функционал на задней панели | 1 универсальный разъем PS/2 для подключения клавиатуры, либо мыши 1 разъем HDMI 1 разъем DVI-D 1 разъем D-Sub 2 порта USB 2.0/1.1 6 портов USB 3.0/2.0/1.1 1 сетевой порт RJ-45 аудиоразъемы |
Контроллер I/O | Nuvoton NCT6791D |
BIOS | Две съемных микросхемы флеш-памяти объемом 64 Мбит; AMI EFI BIOS Поддержка многоязычной локализации интерфейса (русский присутствует) |
Размеры, мм | 305 х 224 |
Форм-фактор | ATX |
*OC – режим разгона, стабильность не гарантируется.
Возможности BIOS Setup
Параметр |
|
Ссылка на сайт | Страница материнской платы на сайте производителя |
Версия BIOS, с которой проводилось тестирование | P1.30 за 21 мая 2015 года |
BCLK | Есть, от 90 до 300 МГц |
BCLK Strap | Есть, 1.00/1.25/1.67/2.5 |
Оперативная память, МГц | Поддержка XMP DDR3-800/ 1066/ 1333/ 1400/ 1600/ 1800/ 1866/ 2000/ 2133 2200/ 2400/ 2600/ 2666/ 2800/ 2933/ 3000/ 3200/ 3465 /3730/ 4000 |
Множитель процессора CPU Core |
Есть, от 8 до 120, раздельно по ядрам и вместе |
Множитель процессора CPU Uncore |
Есть, от 8 до 120 |
Частота графического ядра | Отсутствует |
Напряжение CPU Core | Есть: фиксированное (overdrive) от 0.800 до 2.000 В с шагом 0.001 В надбавкой (offset) в большую и в меньшую стороны от 0.000 до 1.000 В с шагом 0.001 В |
Напряжение CPU Uncore | Есть: фиксированное (overdrive) от 0.800 до 2.000 В с шагом 0.001 В надбавкой (offset) в большую 0.000 до 1.000 В с шагом 0.001 В Допускается одновременно выставить overdrive и offset |
Напряжение CPU Uncore | Есть: фиксированное (overdrive) от 0.800 до 2.000 В с шагом 0.001 В надбавкой (offset) в большую 0.000 до 1.000 В с шагом 0.001 В Допускается одновременно выставить overdrive и offset |
Выходное напряжение преобразователя питания процессора (VCCIN) | Есть: фиксированное (overdrive) от 1.200 до 2.300 В с шагом 0.010 В надбавкой (offset) от -0.600 до +0.400 В с шагом 0.010 В |
Напряжение графического ядра | Auto, Adaptive, Overdrive, от 0.800 до 2.000 В с шагом 0.001 В |
Компенсация просадок напряжений (LoadLine Calibration) | Disabled, Enabled |
Напряжение System Agent | Auto, надбавкой (offset) от -1.000 до 1.000 В с шагом 0.001 В |
Напряжение оперативной памяти | Auto, от 1.165 до 1.800 В с шагом 0.05 В |
Напряжение набора системной логики (чипсета) PCH 1.05 V | Auto, от 0.977 до 1.322 В с шагом 0.005 В |
Напряжение набора системной логики (чипсета) PCH 1.5 V | Auto, от 1.366 до 1.696 В с шагом 0.005 В |
Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского |
Функционал BIOS | Профили настроек (три в памяти BIOS; есть возможность сохранения и загрузки с внешнего накопителя) |
Локализация интерфейса на русский язык | Есть |
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
Secure Boot | По умолчанию отключено |
Setup BIOS
«Заводская» версия BIOS – P1.00. Произведено обновление до P1.30 (наиболее новой версии, из официально доступных на момент тестирования).
реклама
Отметим несколько моментов:
- Приоритетным для загрузки считается PCI-E SSD-накопитель, вставленный в слот M.2 (насчет SATA не скажу – под рукой нет необходимого SSD);
- В интерфейсе реализована возможность обновления микрокода напрямую с серверов ASRock, при этом можно настроить подключение к сети с вводом пароля и логина (для неопытных пользователей скажем: к настройкам операционной системы это не имеет никакого отношения);
- Есть возможность использовать сетевое подключение для отправки обращения в техподдержку ASRock напрямую из BIOS, однако для получения ответа все равно нужен доступ к почтовому ящику;
- Есть возможность загрузки драйверов с сервера ASRock (пункт Easy Driver Installer), при этом необходимо к разъему USB подключить накопитель с файловой системой FAT**, на которую и будет записан комплект необходимого ПО, в дальнейшем его необходимо установить самостоятельно в среде операционной системы;
- Звукового оформления, как на некоторых других платах ASRock, нет.
После проведения всех тестов был произведен откат до заводской версии микрокода без каких-либо препятствий со стороны материнской платы.
