Обзор и тестирование материнской платы ASRock Fatal1ty Z97X Killer/3.1 (страница 2)

Подсистемы питания процессора и оперативной памяти

Процессорный разъем LGA 1150 мало отличается от предыдущих поколений Intel LGA, но требования к сопутствующей обвязке совсем иные. Если к предыдущему разъему LGA 1155 требовалось подвести четыре питающих напряжения (CPU_Core, iGPU, VCCIO и VCCSA), то теперь осталось только одно, из которого уже сам процессор, посредством своего собственного встроенного преобразователя, получает необходимые ему напряжения. Заметное упрощение работы производителям материнских плат.

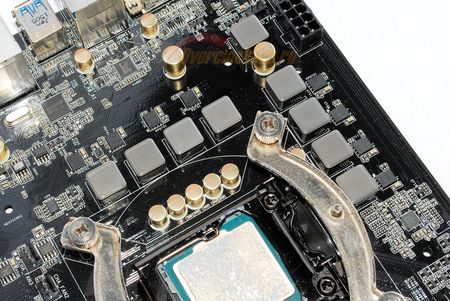

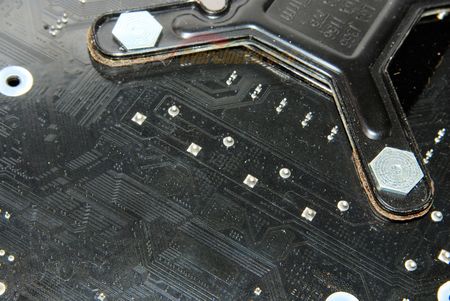

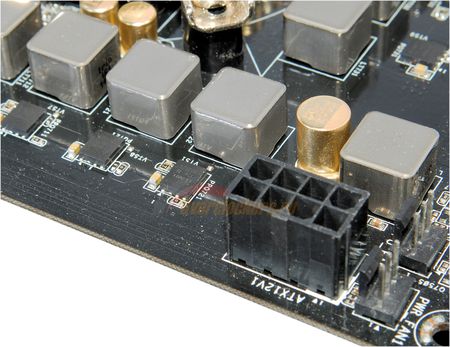

Подсистема питания ЦП построена по четырехфазной схеме с удвоенным набором элементов: выводы дросселей с обратной стороны платы спаяны попарно.

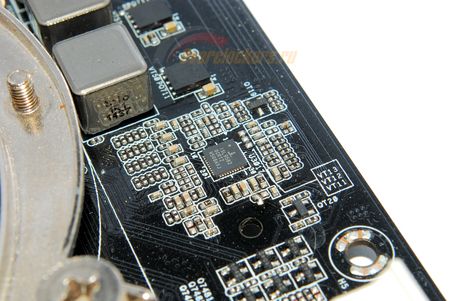

В роли ШИМ-контроллера использован Intersil ISL95820.

Сами фазы набраны микросхемами Dr.MOS (в одном корпусе упакованы два транзистора и драйвер) Texas Instruments с маркировкой 87350D.

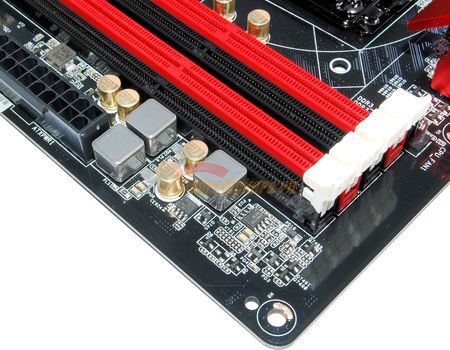

Подсистема питания памяти однофазная:

ШИМ-контроллер – Richtek RT8120B, в качестве транзисторов применяются компактные транзисторы Texas Instruments CSD87588N, которые даже на дорогих решениях встречаются не так часто.

В общем перед нами повтор ASRock Fatal1ty Z97X Killer. Отличий ровно ноль.

Дизайн, прочая элементная база и особенности

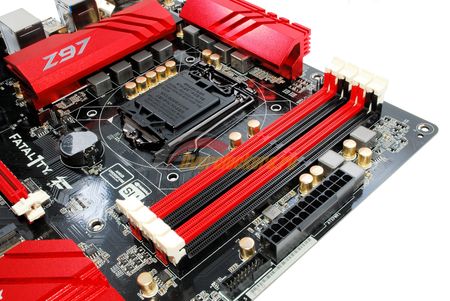

Четыре слота памяти.

Заявлена поддержка модулей памяти DDR3 и DDR3L с эффективной частотой до 3200 МГц включительно, при этом все значения выше 1600 МГц помечены отметкой «ОС», что означает отсутствие гарантий полной работоспособности. Ровно то же, что заявлено и для обычной ASRock Fatal1ty Z97X Killer.

Колодка USB 3.0 на месте и она по-прежнему подключена к набору системной логики Intel Z97:

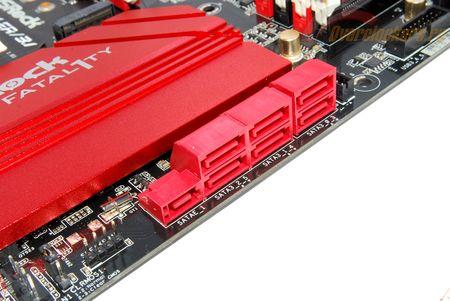

Дисковая подсистема представлена четырьмя SATA 6 Гбит/с, одним SATA-Express (к которому можно подключить два накопителя SATA Гбит/с).

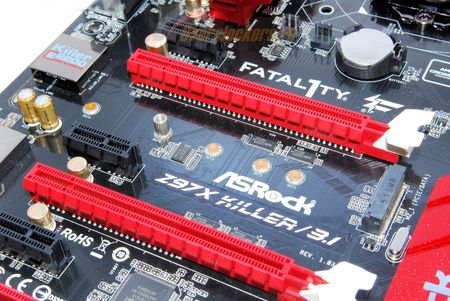

В центре платы размещен M.2 NGFF:

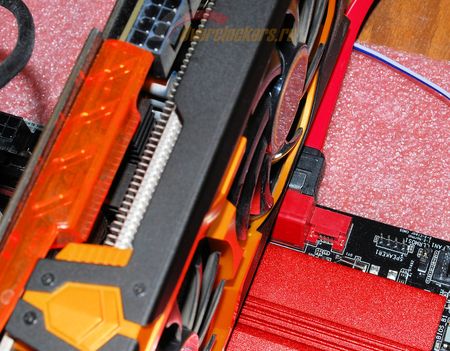

Интересный момент: при задействовании слота M.2 отключаются SATA3_5 и SATA3_6. Даже если установленный накопитель является PCIe-устройством. В BIOS есть параметр, позволяющий включить порты SATA обратно, но при этом SSD-накопитель в слоте M.2 отключается, независимо от его типа – SATA или PCI-E. А все порты SATA будут накрыты длинномерной видеокартой с массивной системой охлаждения:

Честно говоря, неудачная схема: мало того, что сами по себе порты SATA все закрываются длинномерной видеокартой, так еще приходится выбирать. С учетом того, что M.2 является всего лишь PCI-E 2.0 x2, куда разумнее взять для SSD плату-адаптер M.2<>PCI-E и вставить в самый нижний слот на материнской плате: и скорости будут выше, и SATA можно использовать все шесть. Придется пожертвовать частью возможностей верхнего слота PEG – вместо 18 линий PCI-E 3.0 будет 8, но это редко бывает критичным.

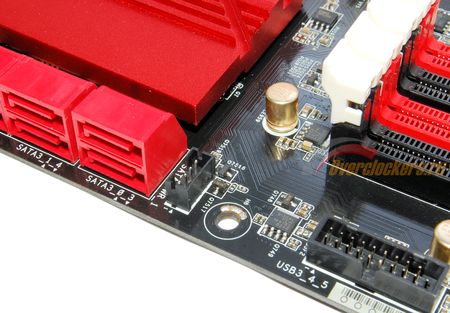

Сохранена и поддержка HDD Saver – соответствующий разъем размещен над портами SATA.

Данная технология предполагает возможность отключения HDD в те моменты, когда они не нужны. Сомнительная возможность: операционная система сама прекрасно справляется этой задачей. Хотя в некоторых ситуациях это может оказаться удобнее, нежели обычное энергосбережение, работающее по простому таймеру.

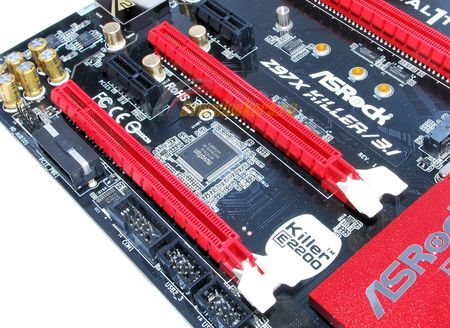

Нижний край платы также без изменений:

Колодка элементов передней панели корпуса системного блока, колодка модуля шифрования TPM, две колодки для подключения косичек четырех портов USB 2.0, колодка COM-порта, разъем Molex для обеспечения дополнительного питания видеокарт. Даже работу COM-порта обеспечивает тот же контроллер GD75232 производства Texas Instruments.

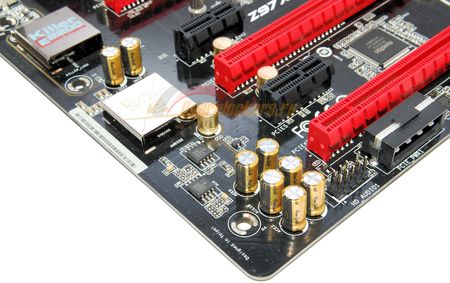

Что касается аудиотракта, то его элементная база идентична вплоть до мелочей. Под декоративной крышкой с надписью «Purity Sound 2» расположен все тот же Realtek ALC1150.

И присутствует все та же полоса пустого текстолита без токопроводящих слоев, которая теоретически должна обеспечивать защиту от наводок. С ним соседствует гигабитный сетевой контроллер Qualcomm Atheros Killer E2200, накрытый своей декоративной металлической крышкой.

Декоративную подсветку так и не реализовали ни в защитной полосе текстолита, ни под крышками контроллеров. Контроллер I/O тоже сохранил свое место.

Это Nuvoton NCT6791D.
